Модем MD3

Модемы SINAUT ST7 выпускаются в пластиковых корпусах формата модулей S7-300 шириной 80 мм и включает в свой состав три типа модулей:

• MD2;
  модем выделенной линии для многоточечных соединений,
  может выполнять функции ответвителя,
  может выполнять функции повторителя,
  максимальная скорость передачи данных 19200 бит/с.
• MD3;
  модем аналоговой телефонной сети,
  максимальная скорость передачи данных 33600 бит/с;
  может использоваться в качестве модема выделенной линии с поддержкой соединений “точка к точке”,
  скорость передачи данных до 33600 бит/с в звуковом диапазоне частот.
• MD4;
  модем цифровой ISDN сети,
  максимальная скорость передачи данных 64000 бит/с;
  может использоваться в качестве модема выделенной ISDN линии.

Все модемы могут подключаться к последовательному интерфейсу коммуникационных модулей TIM 3V и TIM 4.

В комплект поставки всех модемов входят соответствующие соединительные кабели для подключения к WAN. Кабель для подключения к последовательному интерфейсу модули TIM должен заказываться отдельно.

Особенности

• Пластиковый корпус формата модулей S7-300 шириной 80 мм.
• Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера NH7 760-0AA (заказывается отдельно).
• Напряжение питания =24 В.
• Встроенные последовательные интерфейсы RS 232 и RS 485.
• Гальваническое разделение цепей питания с цепями последовательных интерфейсов RS 232/RS 485.

Область применения

Модемы MD2/ MD3/ MD4 являются компонентами системы SINAUT ST7. Однако, они могут использоваться вне системы SINAUT ST7 в качестве модемов выделенной линии или сети с автоматическим вызовом абонента.

Конструкция и технические характеристики модемов SINAUTST7 позволяют эксплуатировать данные модули в промышленных условиях.

Дизайн

Все три модема имеют идентичную конструкцию и обладают всеми преимуществами модулей S7-300:

• Компактная конструкция;
  пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
• Гнездо RJ12 для подключения к WAN.
• 9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
• 9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
• 4-полюсный терминальный блок для подключения цепи питания =24 В.
• Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.
• Простота монтажа
  установка на стандартную профильную шину S7-300 или на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
• Работа с естественным охлаждением без использования буферной батареи.

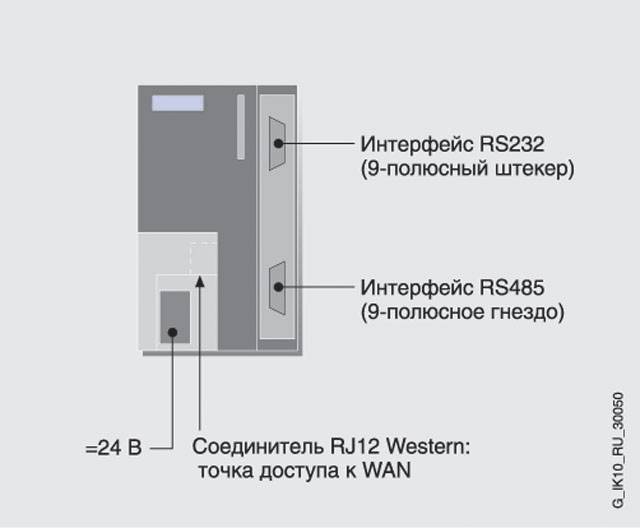

Интерфейсы модемовSINAUT ST7

Примеры конфигураций

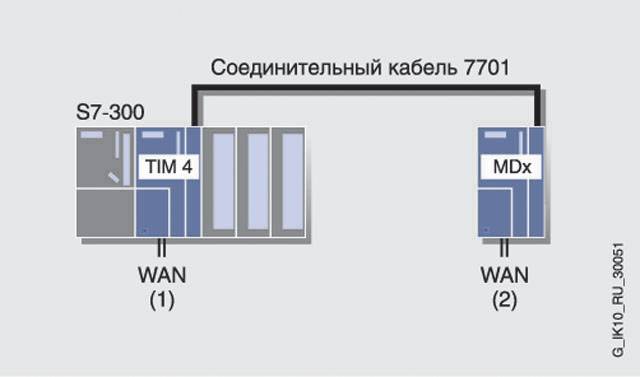

Внешний модем MD подключается к коммуникационному модулю TIM стандартным соединительным кабелем 7701. Модем монтируется на отдельную профильную шину S7-300 или на 35 мм профильную шину DIN(с помощью адаптера).

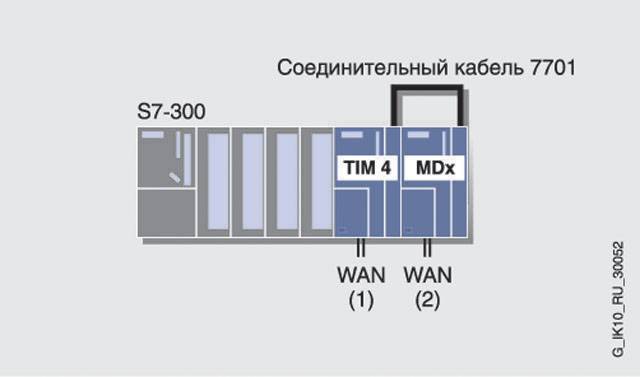

Модем может устанавливаться на одну профильную шину с программируемым контроллером S7-300. При этом модуль TIM подключается к внутренней шине контроллера с помощью шинного соединителя (входит в комплект поставки). Модем связи с внутренней шиной контроллера не имеет.

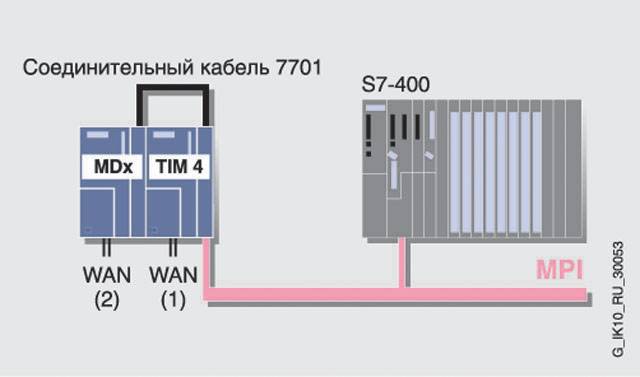

Для получения двух портов WAN программируемый контроллер комплектуется модулем TIM 4 и внешним модемом. Модуль TIM и модем устанавливаются на отдельную профильную шину. Связь между модулем TIM и контроллером поддерживается через MPI интерфейс. Модем подключается к модулю TIM стандартным соединительным кабелем 7701.

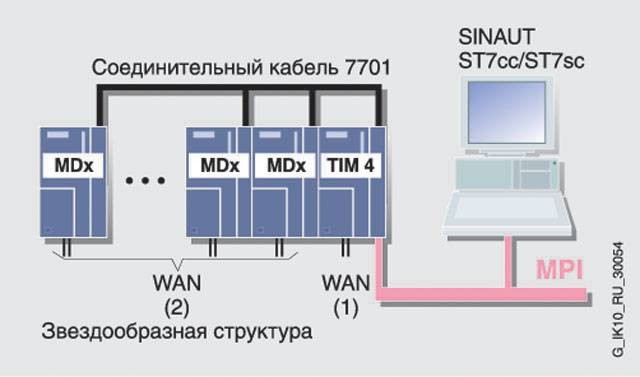

На следующем рисунке показан модуль TIM, работающий с компьютерным центром управления SINAUT ST7cc/ST7sc и выполняющий функции опрашивающего контроллера. Через RS 232 или RS 485 к модулю TIM подключено несколько модемов выделенной линии, образующих звездообразную конфигурацию сети.
