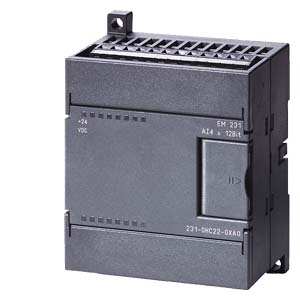

4 аналоговых входа

Заказной номер

6AG1 231-0HC22-2XB0

Заказной номер базового модуля

6ES7 231-0HC22-0XA0

Диапазон рабочих температур

-25 ... +70 °C; -25 ... +55 °C (для систем, отвечающих требованиям cUL) допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере

Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1)

Есть

Одобрения

CE, cUL

Технические данные

Соответствуют техническим данным базового модуля

6ES7231-0HC22-0XA0

Потребляемый ток

• От напряжения нагрузки L+ , макс.

60 мA

• от внутренней шины контроллера (=5 В)

20 мA

• Потребляемая мощность, типовое значение

2 Вт

Система соединений

• Подключаемые входы/выходы

Нет

Аналоговые входы

• Количество

4; Дифференциальные

• Длина кабеля до датчика, не более

100 м

• Максимальное значение входного напряжения

30 В

• Максимальное значение входного тока

32 мA

Пределы измерения входного напряжения

• от 0 дo +5 В

Есть

• от 0 дo +10 В

Есть

• от -2.5 В дo +2.5 В

Есть

• от -5 В дo +5 В

Есть

Пределы измерения сигналов силы тока

• от 0 дo 20 мA

Есть

Линеаризация характеристик

• Напряжения

Нет

• Тока

Нет

Температурная компенсация

• Параметрируемая

Нет

Аналоговые значения

Разрешающая способность

• для униполярных сигналов

12 бит

• Подавление синфазного сигнала

40 ДБ, постоянный ток, 50/60Гц

• Время аналого-цифрового преобразования, не более

250 мкс

Цифровое представление результата аналого-цифрового преобразования

• Биполярные сигналы

от -32,000 дo +32,000

• Униполярные сигналы

от 0 дo 32000

Ошибка/точность

Синфазное напряжение

• Суммарное напряжение входного сигнала и синфазного напряжения не должно превышать

12 В

Потенциалы/электрическая изоляция

Функции аналогового выхода

• Электрическая изоляция, аналоговый вход

Нет

Размеры и масса

• Масса, примерно

183 г

• Ширина

71.2 мм

• Высота

80 мм

• Глубина

62 мм
