Модуль аналогового ввода-вывода К60 с IP67

Разделы

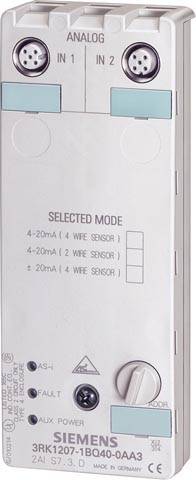

Модуль аналогового ввода-вывода К60 с IP67 - Модули ввода-вывода IP65

Модуль аналогового ввода-вывода К60 с IP67 - Модули ввода-вывода IP65



Модули ввода-вывода аналоговых сигналов серии K60 подключаются к программируемым контроллерам через ведущие устройства AS-Interface спецификации V2.1. Питание датчиков и исполнительных устройств осуще­ствляется непосредственно от модулей ввода-вывода аналоговых сигналов.

Серия К60 включает в свой состав несколько типов аналоговых модулей:

  • 2-канальный модуль измерения унифицированных сигналов силы тока
  • 2-канальный модуль измерения унифицированных сигналов напряжения
  • 2-канальный модуль измерения температуры
  • 2-канальный модуль вывода унифицированных сигналов силы тока
  • 2-канальный модуль вывода унифицированных сигналов напряжения

Входные и выходные аналоговые каналы гальванически разделены с AS-Interface. Для питания датчиков с большим потреблением мощности может использоваться вспомогательное напряжение питания UAUX.

Детальное описание модулей и их технических характеристик приведено в соответствующем руководстве. Ру­ководство дополнено примерами функциональных блоков для организации связи между программируемым контроллером и аналоговыми модулями AS-Interface.

Особенности

  • Аналоговые модули м.б. также легко интегрированы на AS-Interface как и цифровые модули.
  • Аналоговые значения м.б. легко приняты на месте и выданы.
  • Предобработка передаваемых аналогвых значений в мастере позволяет быструю обработку аналоговых значений.
  • До четырех занчений можно принять на аналоговый модуль.
  • Аналоговые значения м.б. очень быстро переданы путем переключения в одноканальный режим (новинка).

Функции

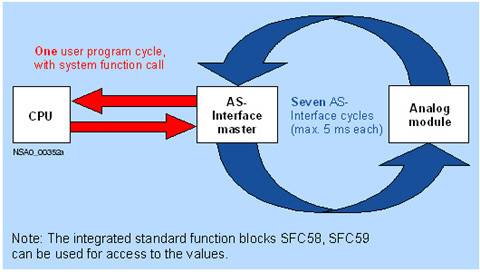

Для обмена данными между ведущим устройством AS-Inter­face и аналоговым модулем профиля 7.1/7.2 требуется 7 пол­ных циклов шины AS-Interface. Подобный обмен данными возможен только с ведущими устрой-ствами AS-Interface спецификации V2.1.

В случае опроса модуля ввода аналого­вых сигналов результат аналого-цифро­вого преобразования накапливается в ве­дущем устройстве. Формирование окон­чательного значения измеренной анало­говой величины выполняет ведущее уст­ройство AS-Interface.

Программа пользователя получает ре­зультат аналого-цифрового преобразова­ния в виде готовой величины после фор­мирования очередного запроса к веду­щему устройству AS-Interface. Передача этого значения выполняется очень бы­стро.

Обслуживание аналоговых выходов про­изводится в обратном порядке. Требуе­мое значение аналоговой величины за­гружается из контроллера в ведущее уст­ройство AS-Interface после чего передается в аналоговый мо­дуль за 7 циклов шины AS-Interface.

Технические данные



Технические данные

Тип ведомого устройства AS-Interface

Аналоговое ведомое устройство

Профиль аналогового ведомого устройства

7.3

Формат представления результата аналого-цифрового преобразователя

S7

Напряжение питания в соответствии со спецфикацией AS-Interface

26.5 ... 31.6 В

Суммарный потребляемый ток модулем с подключенными датчиками/исполнительными устройствами

150 мА

Максимальный ток питания двух датчиков без использования UAux

46 мА

Вспомогательное напряжение питания датчиков UAux

24 ... 30 В

Максимальный ток питания двух датчиков из цепи UAux (без защиты от короткого замыкания)

500 мА

Ток питания двух датчиков силы тока/напряжения

30 мА/24 мА

Конфигурация ввода-вывода

7

Идентификационный код ID

3

Сертификат AS-Interface

В подготовке

Одобрения

UL,CSA,морские сертификаты

Степень защиты

IP67

Диапазон рабочих температур

-20 ... +60 °C

Диапазон температур хранения и транспортировки

-40 ... +85 °C

Индикация наличия (UAux)

Зеленый светодиод AUX PWR

Индикация работы AS-Interface

Зеленый светодиод AS-i

Индикация ошибок

Красный светодиод FAULT

Установка

На монтажную плату К60



Схема подключения

Схемы подключения внешних цепей



3RK1 207–1BQ40–0AA3

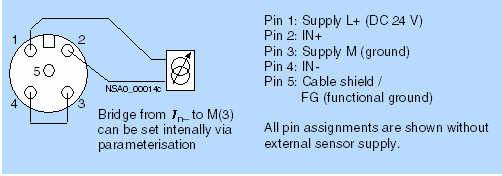

4-проводное подключение датчика силы тока



3RK1 207–1BQ40–0AA3

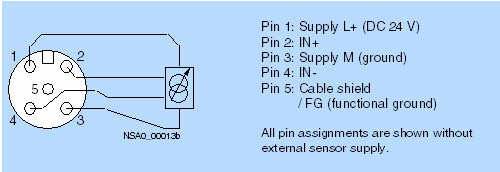

2-проводное подключение датчика силы тока



3RK1 207–2BQ40–0AA3

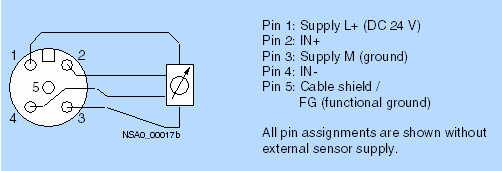

4-проводное подключение датчика напряжения



3RK1 207–3BQ40–0AA3

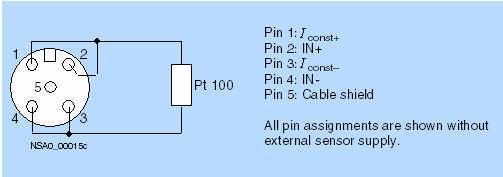

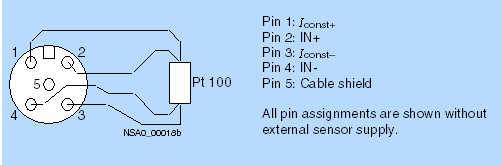

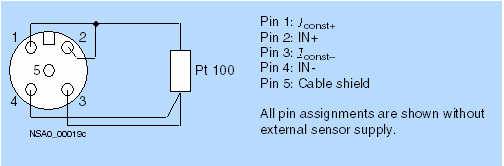

4-проводное подключение датчика Pt100



3RK1 207–3BQ40–0AA3

4-проводное подключение датчика Pt100



3RK1 207–3BQ40–0AA3

3-проводное подключение датчика Pt100





3RK1 107–1BQ40–0AA3

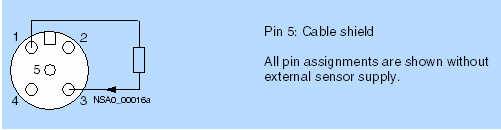

Выход силы тока



3RK1 107–2BQ40–0AA3

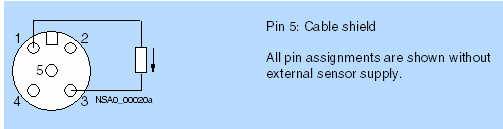

Выход напряжения





Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RK1107-1BQ40-0AA3AS-I КОМПАКТНЫЙ МОДУЛЬ, IP67 АНАЛОГ., 2AO, ЦИФР. ФОРМАТ S7 2 X ВЫХ. (M12), 4 ... 20MA ДЛЯ 2-ПРОВОДНЫХ ДАТЧИКОВ АКТИВНЫЕ КАНАЛЫ 1 И 2 МОНТАЖНАЯ ПЛАТА 3RK19010CA00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО0.23 - 5 недель (A)1
3RK1107-2BQ40-0AA3AS-I КОМПАКТНЫЙ МОДУЛЬ, IP67 АНАЛОГ., 2AO, ЦИФР. ФОРМАТ S7 2 X ВЫХ. (M12), +/- 10V ДЛЯ 2-ПРОВОДНЫХ ДАТЧИКОВ АКТИВНЫЕ КАНАЛЫ 1 И 2 МОНТАЖНАЯ ПЛАТА 3RK19010CA00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО0.23 - 5 недель (A)1
3RK1207-1BQ40-0AA3AS-I КОМПАКТНЫЙ МОДУЛЬ, IP67 АНАЛОГ., 2AI, ЦИФР. ФОРМАТ S7 2 X ВХОДА (M12), 4 ... 20MA ДЛЯ 4-ПРОВОДНЫХ ДАТЧИКОВ АКТИВНЫЕ КАНАЛЫ 1 И 2 БЕЗ ФИЛЬТРАЦИИ 50HZ МОНТАЖНАЯ ПЛАТА 3RK19010CA00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО0.1873 - 5 недель (A)1
3RK1207-1BQ44-0AA3AS-INTERF. COMPACT MODULE, IP67 ANALOG, 4AI 4 X INPUTS (M12), 4...20MA FOR 4-WIRE SENSORS ACTIVE CHANNELS 1,2, 3 A. 4 MOUNTING PLATE 3RK19010CA00 TO BE ORDERED SEPARATELY, PROFILE 7.3 0.193 - 5 недель (A)1
3RK1207-2BQ40-0AA3AS-I АНАЛОГОВЙ МОДУЛЬ 2 ВХОДА, IP67, ЦИФР. ФОРМАТ S7 2 X INP. (M12), +/- 10V ДЛЯ 2-ПРОВОДНЫХ ДАТЧИКОВ АКТИВНЫЕ КАНАЛЫ 1 И 2 БЕЗ ФИЛЬТРАЦИИ 50HZ МОНТАЖНАЯ ПЛАТА 3RK19010CA00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО0.1883 - 5 недель (A)1
3RK1207-2BQ44-0AA3AS-INTERF. COMPACT MODULE, IP67 ANALOG, 4AI 4 X INPUTS (M12), +/-10V FOR 2-WIRE SENSORS ACTIVE CHANNELS 1,2, 3 A. 4 MOUNTING PLATE 3RK19010CA00 TO BE ORDERED SEPARATELY, PROFILE 7.3 0.196 - 8 недель (C)1
3RK1207-3BQ40-0AA3AS-I КОМПАКТНЫЙ МОДУЛЬ, IP67 АНАЛОГ., 2AI, ЦИФР. ФОРМАТ S7 2 X ВХОДА (M12), PT100 LIN. ST. ДЛЯ 4-ПРОВОДНЫХ ДАТЧИКОВ АКТИВНЫЕ КАНАЛЫ 1 И 2 БЕЗ ФИЛЬТРАЦИИ 50HZ МОНТАЖНАЯ ПЛАТА 3RK19010CA00 ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО0.1833 - 5 недель (A)1
3RK1207-3BQ44-0AA3AS-INTERF. COMPACT MODULE, IP67 ANALOG, 4AI 4 X INP. (M12), PT100 LIN. ST. FOR 4-WIRE SENSORS ACTIVE CHANNELS 1,2, 3 A. 4 MOUNTING PLATE 3RK19010CA00 TO BE ORDERED SEPARATELY, PROFILE 7.3 0.193 - 5 недель (A)1
3RK1901-0CA00AS-ИНТЕРФЕЙС. МОНТАЖНАЯ ПЛАТА ДЛЯ НАСТЕННОГО МОНТАЖА КОМПАКТНОГО МОДУЛЯ К60. ДЛЯ AS-I КАБЕЛЯ (ЖЕЛТЫЙ) И AS-I КАБЕЛЯ 24V (ЧЕРН.)0.0653 - 5 недель (P)1
3RK1901-0CB01AS-INTERFACE MOUNTING PLATE K60 FOR COMPACT MODULE K60, MOUNT. ON RAIL WITHOUT ADAPTER FOR 2 RIBBON CABLE, AS-INTERFACE CABLE (YELLOW) AND AS-INTERFACE CABLE 24 V (BLACK) 0.0953 - 5 недель (P)1
3RK1901-1AA00ВХОДНОЙ МОСТИК ДЛЯ SAFE МОДУЛЕЙ0.0123 - 5 недель (A)1
3RK1901-1KA00AS-ИНТЕРФЕЙС, КРЫШКА-ЗАГЛУШКА M12, ДЛЯ МОДУЛЕЙ IP 67, УПАКОВКА=10 ШТ.0.13 - 5 недель (P)10
3RK1902-0AR00КОМПЛЕКТ САЛЬНИКА ДЛЯ МОНТАЖНОЙ ПЛАТЫ ДЛЯ ЗАДЕЛКИ КОРПУСА, В СЛУЧАЕ ОДНОСТОРОННЕГО ВХОДА ТРАПЕЦЕИДАЛЬНОГО КАБЕЛЯ0.14 - 6 недель (B)5
3RK2207-1BQ50-0AA3AS-INTERFACE COMPACT MODULE K60, IP67, A/B-SLAVE (SPEC. 3.0), ANALOG, 2AI(1AI), 2(1)X INPUT CURRENT 4..20MA; +/-20MA; M12-SOCKETS. RESOLUTION 12 /14BIT, 1- OR 2-CHANNEL OPERATION, CHANGEOVER THROUGH ID1-CODE. MOUNTING PLATE 3RK19010CA00 TO BE ORDERED S 0.1873 - 5 недель (A)1
3RK2207-2BQ50-0AA3AS-INTERFACE COMPACT MODULE K60, IP67, A/B-SLAVE (SPEC. 3.0), ANALOG, 2AI(1AI), 2(1)X INPUT VOLTAGE +/-10V; 1..5V; M12-SOCKETS. RESOLUTION 12 /14BIT, 1- OR 2-CHANNEL OPERATION, CHANGEOVER THROUGH ID1-CODE. MOUNTING PLATE 3RK19010CA00 TO BE ORDERED SEPARA 0.1873 - 5 недель (A)1
