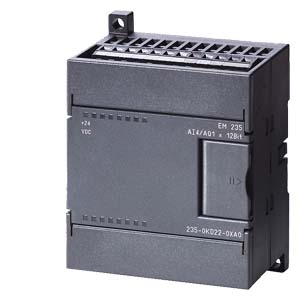

4 аналоговых входа/ 1 аналоговый выход

Заказной номер

6AG1 235-0KD22-2XB0

Заказной номер базового модуля

6ES7 235-0KD22-0XA0

Диапазон рабочих температур

-25 ... +70 °C; -25 ... +55 °C (для систем, отвечающих требованиям cUL),допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере

Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1)

Нет

Одобрения

CE, cUL

Технические данные

Соответствуют техническим данным базового модуля

6ES7235-0KD22-0XA0

Потребляемый ток

• от внутренней шины контроллера (=5 В)

30 мA

• от внешнего источника =24 В

60 мA

• Потребляемая мощность, типовое значение

2 Вт

Система соединений

• Подключаемые входы/выходы

Нет

Аналоговые входы

• Количество

4; Дифференциальные

• Максимальное значение входного напряжения

30 В

• Максимальное значение входного тока

32 мA

Пределы измерения входного напряжения

• Напряжение

Есть

• от 0 дo +50 мВ

Есть

• от 0 дo +100 мВ

Есть

• от 0 дo +500 мВ

Есть

• от 0 дo +1 В

Есть

• от 0 дo +5 В

Есть

• от 0 дo +10 В

Есть

• от -1 В дo +1 В

Есть

• от -10 В дo +10 В

Есть

• от -100 мВ дo +100 мВ

Есть

• от -2.5 В дo +2.5 В

Есть

• от -25 мВ дo +25 мВ

Есть

• от -250 мВ дo +250 мВ

Есть

• от -5 В дo +5 В

Есть

• от -50 мВ дo +50 мВ

Есть

• от -500 мВ дo +500 мВ

Есть

Пределы измерения сигналов силы тока

• Ток

Есть

• от 0 дo 20 мA

Есть

Линеаризация характеристик

• Напряжения

Нет

• Тока

Нет

Температурная компенсация

• Параметрируемая

Нет

Аналоговые выходы

• Количество

1

Пределы измерения выходного напряжения

• от -10 дo +10 В

Есть

Пределы измерения входного тока

• от 0 дo 20 мA

Есть

Максимальное сопротивление нагрузки:

• для каналов напряжения

5 кОм

• для каналов силы тока

0.5 кОм

Аналоговые значения

Разрешающая способность

• для униполярных сигналов

12 бит

• Время аналого-цифрового преобразования

< 0.25 мс

• Подавление синфазного сигнала

40 ДБ, DC до 60 Гц

Время установки выходного сигнала:

• для сигналов напряжения

100 мкс

• для сигналов силы тока

2 мс

Цифровое представление результата аналого-цифрового преобразования

• Биполярные сигналы

от -32,000 дo +32,000

• Униполярные сигналы

от 0 дo 32,000

Ошибка/точность

Погрешность преобразования

• Погрешность преобразования максимального значения выходного напряжения

+/- 2 %

• Погрешность преобразования максимального значения выходного тока

+/- 2 %

Погрешность преобразования

• Погрешность преобразования типового значения выходного напряжения

+/- 0.5 %

• Погрешность преобразования типового значения выходного напряжения

+/- 0.5 %

Синфазное напряжение

• Суммарное напряжение входного сигнала и синфазного напряжения не должно превышать

12 В

Потенциалы/электрическая изоляция

Функции аналогового входа

• Электрическая изоляция, функции аналогового выхода

Нет

Функции аналогового выхода

• Электрическая изоляция, аналоговый вход

Нет

Размеры и масса

• Масса, примерно

186 г

• Ширина

71.2 мм

• Высота

80 мм

• Глубина

62 мм
