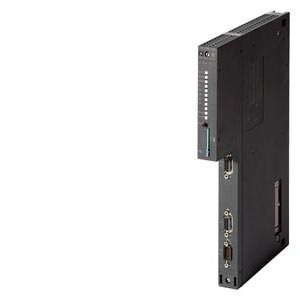

Модуль центрального процессора FM 458-1 DP - Базовый модуль для решения ресурсоемких вычислительных задач, задач позиционирования и автоматического регулирования.
- Встроенный интерфейс PROFIBUS DP для связи с системами распределенного ввода-вывода и приводов.
- Расширение модулями ввода-вывода и коммуникационными модулями.
Область применения
Модуль центрального процессора FM 458-1 DP Модуль FM 458-1DP обеспечивает возможность решения комплексных задач автоматического регулирования и вычислительных задач. Шаг квантования менее 100 мкс позволяет использовать FM 458-1DP для автоматизации высокодинамичных машин и приводов.
Дизайн
Модуль центрального процессора FM 458-1 DP - 64-разрядный RISC-процессор для обеспечения максимальной вычислительной производительности.
- 8 скоростных дискретных входов для приема потенциальных или импульсных сигналов (сигналов аппаратных прерываний) с вызовом до 8 задач обработки прерываний.
- Встроенный интерфейс PROFIBUS DP для обслуживания систем распределенного ввода-вывода и приводов.
- SRAM емкостью 256 Кбайт, защищенное буферной батареей, для хранения до 1000 переменных процесса или данных трассировки.
Модули расширения EXM 438-1, EXM 448 и EXM 448-2
Совместно с базовым модулем FM 458-1 DP могут использоваться модули расширения, поддерживающие функции скоростной передачи сигналов.
Модуль расширения системы ввода-вывода EXM 438-1:
- Дискретные и аналоговые каналы ввода-вывода.
- Интерфейс для подключения инкрементальных или абсолютных датчиков позиционирования.
Коммуникационный модуль расширения EXM 448:
- Встроенный интерфейс PROFIBUS DP (ведущее или ведомое устройство) 1)
- Слот для установки опционального коммуникационного модуля MASTERDRIVES. Например, модуля SLB для подключения к сети SIMOLINK.
Коммуникационный модуль расширения EXM 448-2:
- С двумя встроенными интерфейсами SIMOLINK.
К одному базовому модулю FM 458-1 DP допускается подключать не более двух модулей расширения, устанавливаемых в любом сочетании.
В составе одного программируемого контроллера SIMATIC S7-400 может использоваться несколько модулей FM 458-1 DP со своими модулями расширения. Ограничения на такие конфигурации накладывает только суммарный ток, потребляемый от блока питания.
Связь
Связь с центральным процессором и модулями ввода-вывода S7-400 поддерживается через внутреннюю шину контроллера (проектируется в HW Config).
Ввод в этсплуатацию и обслуживание модуля FM 458-1 DP интерактивными средствами STEP 7/ CFC выполняется через внутреннюю С-шину контроллера. Кроме того, диагностика FM 458-1DP может выполняться через MPI интерфейс центрального процессора S7-400.
Связь с устройствами и системами, расположенными вне S7-400, осуществляется через встроенный интерфейс PROFIBUS DP базового модуля FM 458-1 DP, что позволяет получить целый ряд преимуществ:
- Равноудаление (Equidistance): сеть PROFIBUS DP может иметь значительную протяженность и достаточно большое время цикла. Использование режима тактовой синхронизации позволяет производить запуск одного из 8 механизмов фиксации аварийных сообщений. Дополнительно этот режим обеспечивает возможность синхронизации цикла шины PROFIBUS-DP с циклом выполнения программы.
- Межузловой обмен данными: ведомые устройства могут обмениваться данными непосредственно друг с другом без дополнительного конфигурирования FM 458-1 DP.
- Поддержка процедур роутинга: подключенные к FM 458-1 DP ведомые устройства могут конфигурироваться и диагностироваться через любой из встроенных интерфейсов центрального процессора S7-400 и его внутреннюю С-шину.
- Конфигурирование с использованием HW Config пакета STEP 7.
- Конфигурирование из среды HW Config: конфигурирование систем на основе модуля FM 458-1 DP выполняется из среды HW Config пакета STEP 7. Дополнительные инструментальные средства для этой цели не нужны.
При необходимости коммуникационные возможности модуля FM 458-1 DP могут быть расширены с помощью одного или двух модулей расширения EXM 448.
Аксессуары
- Интерфейсные модули SB10, SB61 и SU12 с соединительным кабелем SC 64 для подключения цепей дискретных входов.
- Микро карта памяти емкостью до 8 Мбайт.
1) Не поддерживает функции равноудаления и межузлового обмена данными. Должен конфигурироваться с помощью программного обеспечения COM PROFIBUS.
Функции
Модуль центрального процессора FM 458-1 DP Использование математики с плавающей запятой для решения задач автоматического управления и вычислительных задач существенно упрощает конфигурирование системы:
- Отсутствие требований по стандартизации.
- Практически неограниченный диапазон представления величин.
- Очень высокое разрешение.
Конфигурирование
Конфигурирование в CFC вместо программирования
Конфигурирование FM 458-1 DP выполняется с использованием хорошо известных программных пакетов STEP 7 и CFC (Continuous Function Chart), которые используются также для программирования контроллеров SIMATIC S7-400.
CFC - объектно-ориентированное и интуитивно понятное приложение Windows, которое очень легко изучить. Дополнительный программный пакет D7-SYS расширяет CFC функциональными блоками и оптимизированной операционной системой.
Применение языка CFC существенно снижает затраты на проектирование и сокращает сроки выполнения проектных работ:
- Функциональные технологические блоки выбираются из библиотеки щелчком мыши и позиционируются в нужном месте экрана. Для каждого функционального блока определяются необходимые соединения и выполняется настройка параметров
- В процессе проектирования автоматически создается подробная техническая документация
- Применение готовых функциональных блоков снижает время проектирования и снижает вероятность возникновения ошибок
- Часто используемые разделы программы могут быть оформлены в виде CFC-модуля
- За счет использования иерархии CFC-планов повышается „прозрачность“ и наглядность проекта (план в плане, перемещение вверх или вниз и т.д.).
- Применение тестового режима CFC для быстрой отладки программы и ввода системы в эксплуатацию:
- Просмотр и изменение значений
- Создание, изменение и удаление связей между функциональными блоками
- Вставка или удаление функциональных блоков
- При необходимости в CFC могут интегрироваться функциональные блоки, написанные на языке "C"
Более полная информация о D7-SYS приведена в разделе "Промышленное программное обеспечение SIMATIC/ Инструментальные средства проектирования".
Технические данные
Модуль центрального процессора FM 458-1 DP |
| 6DD1607-0AA1 |
| Напряжение питания |
|
| Номинальное значение |
|
| Есть |
| Потребляемый ток |
|
| 2.3 A |
| От буферной батареи |
|
| 10 мкA |
| Память/ сохранение |
|
| Память программ |
|
| Микро карта памяти SIMATICS7 емкостью от 2 Мбайт и больше (3 В NVFlash) |
| Время |
|
| Часы |
|
| Есть |
| 0.1 мс |
| PROFIBUS DP |
|
| Есть |
| Есть |
| Дискретные входы |
|
| 8, могут использоваться для приема сигналов аппаратных прерываний |
| Входное напряжение |
|
| 24 В |
| от -1 дo +6 В |
| от +13 дo +33 В |
| Входной ток |
|
| 0 мA |
| 3 мA; при 24 В |
| Задержка распространения входного сигнала |
|
|
|
| 20 мкс |
| Статус, прерывания, диагностика |
|
| Прерывания |
|
| Есть |
| Потенциалы/ электрическая изоляция |
|
| Функции дискретного входа |
|
| Нет; только через опциональный интерфейсный модуль |
| Размеры и масса |
|
| 0.8 кг |
| 1 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1607-0AA2 | 246 | SIMATIC S7-400, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ ПРИЛОЖЕНИЙ FM458-1 DP ДЛЯ SIMATIC S7-400 | 4415.96 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1607-0GA0 | 246 | SIMATIC S7-400, ЗАЩИТА НОУ-ХАУ ДЛЯ FM458-1DP | 343.86 |
| 6DD1681-0AE2 | 246 | SIMADYN D ДИСКР.ВВОД ИЛИ ВЫВОД SB10 8 ДИСКР.ВХ. ИЛИ 8 ДИСКР. ВЫХ, DC 24V СВЕТОДИОДНАЯ ИНДИКАЦИЯ | 156.77 |
| 6DD1681-0AJ1 | 246 | SIMADYN D ПРЕОБРАЗОВАТЕЛЬ SU12 10-ПОЛЮСНЫЙ 10 РЕЗЬБОВЫЕ-ВТЫЧНЫЕ-ЗАЖИМЫ 10-ПОЛЮСНЫЙ ШТЕКЕР | 172.99 |
| 6DD1681-0EB3 | 246 | SIMADYN D ДИСКРЕТНЫЙ ВВОД SB61 ИЗОЛЯЦИЯ 24/48В, 8 ДИСКР.ВХ. DC 24 ИЛИ 48В, СВЕТОДИОДНАЯ ИНДИКАЦИЯ, ПОТЕНЦ.РАЗВЯЗКА | 414.46 |
| 6DD1684-0GE0 | 246 | SIMADYN D КРУГЛЫЙ КАБЕЛЬ SC64 9/10POLIG ДЛЯ ПОДКЛЮЧЕНИЯ ОДНОГО ИНТЕРФЕЙСНОГО МОДУЛЯ SBXX ИЛИ SU12 К ДИСКРЕТНЫМ ВХОДАМ FM458; ДЛИНА:2 M | 75.68 |
| 6ES7953-8LL31-0AA0 | 230 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 2 МБАЙТА | 262.88 |
| 6ES7953-8LM20-0AA0 | 230 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 4 МБАЙТ | 321.18 |
| 6ES7953-8LP20-0AA0 | 230 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 8 МБАЙТ | 400.68 |
| 6ES7972-0BA12-0XA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 38.90 |
| 6ES7972-0BA42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ PG | 38.90 |
| 6ES7972-0BA52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 38.90 |
| 6ES7972-0BA52-0XB0 | 250 | SIMATIC DP, ШИННЫЙ CОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, УПАКОВКА ИЗ 100 ШТ. | 3796.92 |
| 6ES7972-0BB12-0XA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15.8 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 50.77 |
| 6ES7972-0BB42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ PG | 50.77 |
| 6ES7972-0BB52-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 50.77 |
| 6ES7972-0BB52-0XB0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТЯМ PROFIBUS ДО 12 МБИТ/С, ОТВОД КАБЕЛЯ ПОД УГЛОМ 90 ГРАДУСОВ, 15,8 X 59 X 35,6 MM (ШXВXГ), IPCD, ТЕХНОЛОГИЯ FAST CONNECT, С РАЗЪЁМОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, УПАКОВКА ИЗ 100 ШТ. | 5062.56 |
| 6XV1830-0EH10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.46 |
| 6XV1830-0EN20 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 20 M | 29.26 |
| 6XV1830-0EN50 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 50 M | 73.14 |
| 6XV1830-0ET10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ОТРЕЗОК ДЛИНОЙ 100 M | 146.28 |
