Модули со степенью защиты IP 67 не могут постоянно эксплуатироваться в средах, от­личающихся повышенной влажностью, на­личием эмульсий и включений масел, вы­сокого давления. В таких условиях могут эксплуатироваться модули серии K60R, имеющие степень защиты IP 68/IP 69K.

Подключение к AS-Interface выполняется круглым кабелем с штекером M12. Этот кабель содержит цепи AS-Interface, а также цепи вспомогательного питания UAUX.

Степень защиты IP 68 открывает новые возможности по расширению возможных сфер применения приборов полевого уровня. Модули серии K60R могут исполь­зоваться на линиях розлива, устанавливаться на машины, ра­ботающие в условиях повышенной влажности. Стойкость к воздействию высоких давлений позволяет применять модули K60R для автоматизации процессов очистки различных про­дуктов, что достаточно часто находит применение в производ­стве продуктов питания, напитков, табачных изделий.

Во многих отраслях промышленного производства для под­ключения компонентов автоматики, расположенного на под­вижных частях оборудования должен использоваться гибкий кабель круглого сечения. Такой кабель подключается непо­средственно к модулям K60R без использования дополнитель­ных переходных устройств.

Дизайн

Конструкция

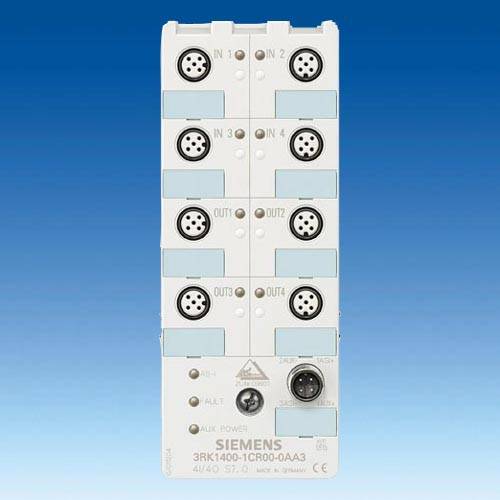

Модули K60R устанавливаются на стандартные монтажные платы K60. Подключение к сети выполняется круглым 4-жильным кабелем через разъем M12 на фронтальной панели модуля. В связи с этим монтажная плата используется только как крепежное изделие для установки и заземления модуля K60R

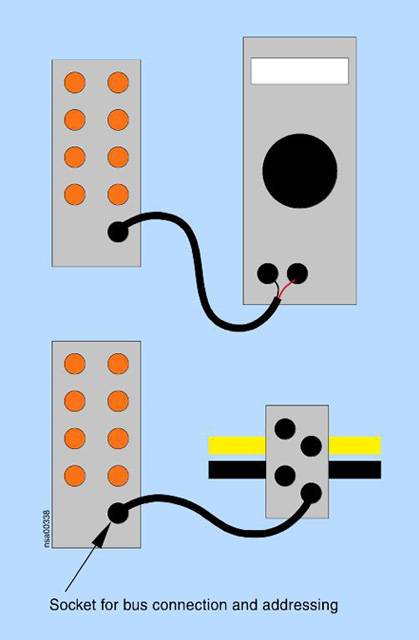

Установка сетевого адреса модуля K60R выполняется через гнездо подключения к сети AS-Interface. Для выполнения этой операции рекомендуется использовать прибор 3RK1 904-2AB01 и стандартный кабель M12 (например, 3RX1 642). Для приборов адресации более ранней модификации (3RK1 904-2AB00) необходимо иметь соединительный кабель 3RK1 901-3RA00).

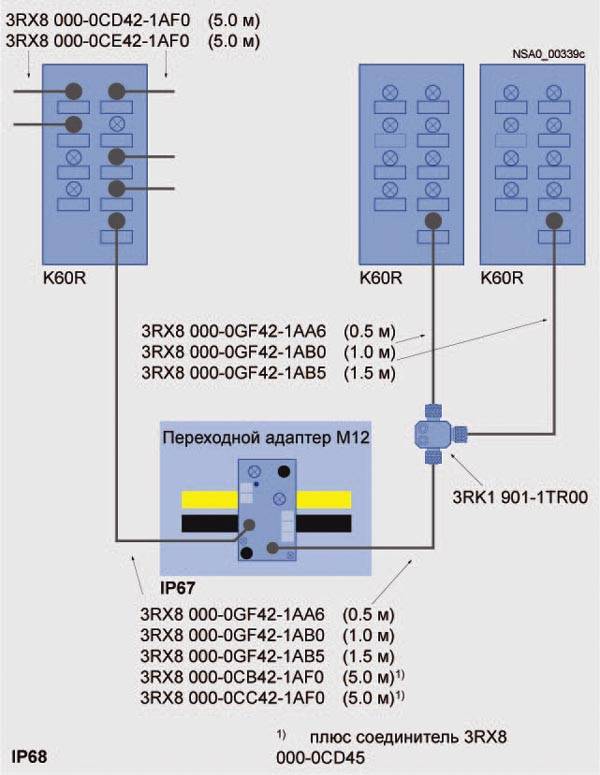

Для компонентов со степенью защиты IP 67 используется стандартная технология соединений профилированными кабе­лями желтого и черного цвета. Ответвления к компонентам со степенью защиты IP 68 выполняются круглым 4-жильным ка­белем (2 жилы – AS-Interface, 2 жилы – цепь питания UAUX). Согласование линий AS-Interface, выполненных плоскими и круглым кабелем выполняется через распределитель 3RK1 901-1NR00, оснащенный гнездами M12. Заземление всех ком­понентов выполняется через монтажные платы модулей.

Для подключения компонентов со степенью защиты IP 68 мо­гут использоваться только кабели с литыми штекерами M12. Такие кабели поставляются в разделанном виде с установлен­ными соединителями M12 (штекер/ гнездо):

• Кабель 3RX1641 длиной 0.5 м
• Кабель 3RX1640: длиной 1.0 м
• Кабель 3RX1642: диной 1.5 м

Подключение модулей K60R к распределителю может выпол­няться также кабелями длиной 5 м с установленным соедини­телем M12 (гнездо) с одной стороны и свободным концом с другой стороны. Установленный на кабеле соединитель ис­пользуется для подключения к модулю K60R. На свободный конец кабеля допускается установка соединителя M12 типа 3RX1 586 (осевой отвод кабеля) или 3RX1 542 (отвод кабеля под углом 90º), который используется для подключения к рас­пределителю 3RK1 901-1NR00. Такие кабели имеют два ис­полнения:

• Кабели 3RX1536 длиной 5 м с соединителем М12 (гнездо), имеющим осевой отвод кабеля
• Кабели 3RX1542 длиной 55 м с соединителем М12 (гнездо), имеющим угловой отвод кабеля

При необходимости подключения к одной отходящей от рас­пределителя 3RK1 901-1NR00 линии более одного модуля K60R применяется T-образный распределитель 3RK1 901-1TR00, имеющий степень защиты IP 68.

Подключение контактов соединителей M12 внутри распреде­лителя 3RK1 901-1NR00 выполнено проводниками сечением 0.34 мм2, поэтому суммарный ток всех подключенных к рас­пределителю круглых кабелей не должен превышать 4 А. При использовании круглых соединительных кабелей M12 (макси­мальная длина 5 м) необходимо принимать во внимание паде­ние напряжения в линии. Удельное сопротивление жилы ка­беля равно 0.11 Ом/м.

Круглый 4-жильный кабель (4х1.5 мм2) допускается использо­вать для прокладки линий связи AS-Interface и цепей вспомо­гательного питания длиной до 20 м. Если общая протяжен­ность сети превышает 20 м, то для линий AS-Interface и цепей вспомогательного питания необходимо использовать два от­дельных кабеля 2х1.5 мм2. В последнем случае для подключе­ния модулей K60R вместо распределителя 3RK1 901-1NR00 используются соединительные коробки и соединительные ка­бели M12.

Испытание модулей со степенью защиты IP68 / IP69K

Модули серии K60R способны работать:

• В воде на глубине 1,8 м в течение 90 минут (для модулей со степенью защиты IP 67 - на глубине 1 м в течение 30 минут)
• В соленой воде на глубине 20 см в течение 5 месяцев
• В течение 5 месяцев при комнатной температыре в воздухе:
  • содержащем анионные и не ионные имульсии,
  • содержащим эмульсии парафинированных ароматизирующих минеральных масел,
  • содержащим эмульсии спиртовых смесей на основе борной кислоты,
  • содержащим эмульсии замедлителей коррозии,
  • с 40% содержанием масел;
• В нефтяной ванне (Oil Exellence 416) со 130 циклами изменения температуры в диапазоне от 15 до 55 °C в течение 2 месяцев;
• Очистка высоким давлением (IP 69K): 80 ... 100 бар, расстояние 10 ... 15 см, время обработки одной стороны более 30 с, температура воды 80 °C

Перед проведением испытаний модули были искусственно со­старены проведением 15 циклов изменения температуры в диапазоне от -25 до +85ºC. Во время выполнения испытаний модули были связаны соединительными кабелями 3RX1. Сво­бодные гнезда модулей были закрыты заглушками M12 (3RK1 901-1KA00).

Замечание: заглушки и соединители M12 должны вворачи­ваться в гнезда модулей с допустимым значением вращаю­щего момента.

Технические данные

Чертеж

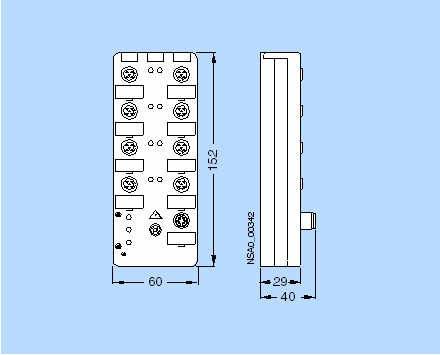

Модуль ввода-вывода с монтажной платой 3RK1 901-0CA00

Монтажная плата 3RK1 901-0CA00 для настенного монтажа

Монтажная плата 3RK1 901-0CB00 для монтажа на стандартную профильную шину DIN

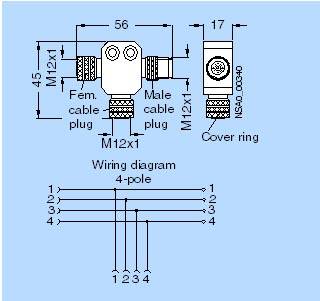

М12-T распределитель

Заказные данные
