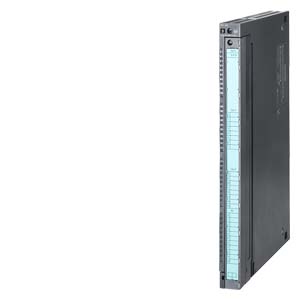

Модуль электронного CAM-контроллера FM 452 - Скоростной электронный командоконтроллер.
- Альтернативное решение для механических командоконтроллеров.
- 32 кулачка, 13 встроенных дискретных выходов.
- Работа с инкрементальными или синхронно-последовательными (SSI) датчиками позиционирования.
Замечание:
Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.
http://www.siemens.com/simatic-technology
Область применения
Модуль электронного CAM-контроллера FM 452 Скоростной электронный командоконтроллер FM 452 предназначен для управления позиционированием путем считывания показаний датчика и формирования сигналов управления через встроенные дискретные выходы. Модуль способен заменить механический командоконтроллер и может быть использован для:
- Управления конвейерами: FM 452 фиксирует сигналы световых барьеров и управляет состоянием своих выходов (например, запускает операции сверления, фрезеровки, вставки и т.д.).
- Управления прессами (металл, порошок, стекло).
Дизайн
Модуль электронного CAM-контроллера FM 452 Основными компонентами системы на базе модуля FM 452 являются:
- Модуль FM 452:
- для управления выходами в зависимости от достигнутой позиции.
- Центральный процессор S7-400:
- для управления последовательностью выполнения операций;
- для запуска и остановки операций мониторинга.
- Программатор:
- для разработка программ STEP 7;
- для настройка параметров FM 452 с помощью встроенного в STEP 7 программного обеспечения конфигурирования FM 452;
- для выполнения операций тестирования и отладки.
- Панель оператора:
- для оперативного управления и мониторинга;
- для диагностики ошибок.
Обмен данными между FM 452 связывается с центральным процессором контроллера с помощью стандартных функциональных блоков, включенных в комплект поставки FM 452.
Функции
Модуль электронного CAM-контроллера FM 452 - Настраиваемое количество кулачков: 32, 64 или 128.
- Определение дорожки, управляющей положением данного кулачка.
- 32 дорожки, 16 из которых оказывают непосредственное воздействие на состояние встроенных дискретных выходов.
- Конфигурируемый набор характеристик командоконтроллера: управление состоянием кулачка в функции пройденного пути, пройденного пути и времени, времени. Определение направления переключения (вверх/ вниз). треки выходов 0 и 1 могут использоваться для отсчета дорожек управления движением, трек 2 - для управления торможением.
Специальные функции
- Измерение пройденного пути.
- Установка контрольных точек.
- Установка текущих значений.
- Смещение нуля.
- Изменение фронтов сигналов кулачка.
- Режим имитации.
Режимы работы
Модуль FM 452 отличается исколючительно высоким быстродействием. В процессе работы с помощью датчиков положения он фиксирует достижение определенных точек на пути следования и инициирует выполнение определенных действий с помощью команд управления.
После ввода данных о параметрах исполнительных механизмов и технологическом процессе модуль работает автономно. В процессе работы FM 452 обменивается с центральным процессором только сигналами управления и обратной связи.
Контроллер отличается высокой скоростью выполнения операций:
- 16 дискретных выходов, управляемых кулачками: для быстрой передачи сигналов управления
- Динамическая компенсация положения каждого кулачка в функции времени: для автоматической компенсации мертвых зон в каналах подключения датчиков
Все элементы управления подключаются непосредственно к модулю. В необходимых случаях для управления исполнительными механизмами используются промежуточные реле.
Технические данные
Модуль электронного CAM-контроллера FM 452 |
| 6ES7452-1AH00-0AE0 |
| Напряжение питания |
|
| Номинальное значение |
|
| Есть |
| Потребляемый ток |
|
| 500 мA |
| Система соединений |
|
| 1 x 48-полюсный |
| Дискретные входы |
|
| 11 |
| Reference point switches, set actual value on-the-fly/inprocess length measurement, brake enabling, enable track output Nos. 3-10 |
| Входное напряжение |
|
| 24 В |
| от -28.8 дo 5 В |
| от 11 дo 28.8 В |
| Входной ток |
|
| 2 мA |
|
|
| 9 мA |
| Дискретные выходы |
|
| 16 |
| Cam tracks |
| Yes |
| Выходное напряжение |
|
| 24 В |
| UP - 0.8 В |
| Выходной ток |
|
| 600 мA; при Upмакс. |
| 0.5 мA |
| Питание датчика |
|
| 5 В - питание |
|
| Есть |
| 300 мA |
| 32 м |
| 24 В - питание |
|
| Есть |
| 300 мA |
| 100 м |
| Датчик |
|
| Подключаемые датчики |
|
| Есть |
| Есть |
| Есть |
| Есть |
| Симметричные 24В инкрементальные датчики |
|
| A, notA, B, notB |
| N, notN |
| 5 В дифференциальный сигнал (физ. уровень RS 422) |
| 1 MГц |
| Incremental encoder (asymmetrical) |
|
| A, B |
| N |
| 24 В |
| 50 КГц; при 25 м кабеле, 25 КГц при 100 м кабеле |
| Датчики абсолютного перемещения |
|
| 5 В дифференциальный сигнал (физ. уровень RS 422) |
| DATA, notDATA |
| CL, notCL |
| 13 или 25 бит |
| 1 MГц |
| Есть |
| 300 м; при макс. 125 kHz |
| Потенциалы/ электрическая изоляция |
|
| Функции дискретного выхода |
|
| Нет |
| Функции дискретного входа |
|
| Нет |
| Условия эксплуатации |
|
| Рабочие температуры |
|
| 0 °C |
| 55 °C |
| Температура хранения/ транспортировки |
|
| -40 °C |
| 70 °C |
| Относительная влажность |
|
| Есть |
| Степень и класс защиты |
|
| Есть |
| Размеры и масса |
|
| 650 г |
| 25 мм |
| 290 мм |
| 210 мм |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7452-1AH00-0AE0 | 240 | SIMATIC S7-400, FM 452: МОДУЛЬ ЭЛЕКТРОННОГО КОМАНДОКОНТРОЛЛЕРА, КОМПАКТ ДИСК С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ПРОЕКТИРОВАНИЯ | 955.06 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7492-1AL00-0AA0 | 240 | SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ВИНТОВЫМИ ЗАЖИМАМИ | 36.78 |
| 6ES7492-1AL00-1AB0 | 240 | SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 84 ШТУК | 3045.38 |
| 6ES7492-1BL00-0AA0 | 240 | SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ПРУЖИННЫМИ КОНТАКТАМИ-ЗАЩЕЛКАМИ | 36.78 |
| 6ES7492-1CL00-0AA0 | 240 | SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ОБЖИМНЫМИ КОНТАКТАМИ | 22.68 |
| 6ES7492-1CL00-1AB0 | 240 | SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ОБЖИМНЫМИ КОНТАКТАМИ, УПАКОВКА ИЗ 84 ШТУК | 1870.90 |
| 6ES7492-1XL00-0AA0 | 240 | SIMATIC S7-400, КОМПЛЕКТ ЗАЩИТНЫХ КРЫШЕК ДЛЯ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ И ФУНКЦИОНАЛЬНЫХ МОДУЛЕЙ S7-400: 1 КОРОТКАЯ + 1 СРЕДНЯЯ + 1 ДЛИННАЯ КРЫШКА | 24.86 |
| 6FX5002-2CA12-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (HTL И TTL ДАТЧИК ) 4X2X0,34 + 4X0,5 C БЕЗ ШТЕКЕРА D-SUB UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ ДЛИНА (M) = | 42.15 |
