• Построение магистральных и звездообразных конфигураций сети Industrial Ethernet 10/100 Мбит/с с электрическими каналами связи.
• Быстрое подключение коммутируемых каналов стандартным FC IE кабелем (категория 5) с использованием метода прокалывания изоляции.
• Подключение до 2 станций через гнезда RJ45.
• ELS TP40M: интегрированные функции Web-сервера, SMNP доступа, электронной почты для дистанционной диагностики и сигнализации через каналы Industrial Ethernet.
• ELS TP80: коммутатор каналов Industrial Ethernet с 8 гнездами RJ45 для построения звездообразных конфигураций сети и увеличения количества портов модулей ESM/OSM.

Особенности

• Идеальное решение для построения магистральных и звездообразных конфигураций сети Industrial Ethernet.
• Простое подключение соединительных кабелей за счет наличия встроенных элементов для быстрого монтажа (Fast Connect – FC).
• Простое конфигурирование сети без расчета времени распространения сигналов, работа в протяженных каналах связи.
• Простота диагностики модуля ELS TP40M за счет поддержки функций Web-сервера и SNMP протокола.
• ELS TP40M может быть интегрирован в систему управления сетью на основе протокола SNMP
• Поддержка функций автокроссировки.

Область применения

Модули ELS TP40/ TP40M/ TP80 позволяют получать рентабельные решения для построения сетей Industrial Ethernet с линейной или звездообразной топологией, использующих технологию коммутируемых каналов связи. Все модули ELS TPxx должны устанавливаться в шкафы управления.

Коммутаторы выпускаются в следующих модификациях:

ELS TP40:

• для построения простых звездообразных конфигураций с подключением к магистрали Industrial Ethernet не более двух станций;
• диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
• два гнезда для подключения Ethernet-станций к магистрали Industrial Ethernet;

ELS TP40M:

• для построения простых звездообразных конфигураций с подключением к магистрали Industrial Ethernet не более двух станций;
• диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
• два гнезда для подключения Ethernet-станций к магистрали Industrial Ethernet;

ELS TP80:

• для построения звездообразных конфигураций сети, а также увеличения количества портов, обслуживаемых модулями ESM/OSM;
• диагностические светодиоды контроля наличия напряжения питания, состояния связи, передачи данных;
• 8 гнезд для подключения Ethernet-станций.

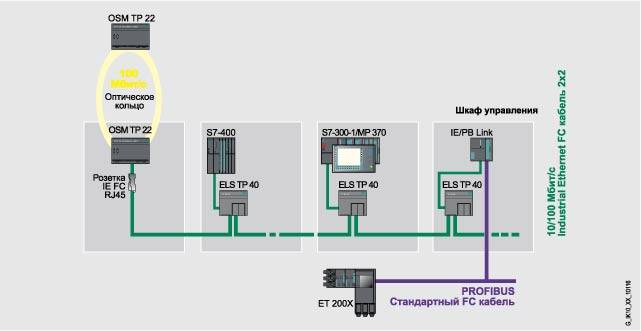

Network topology with ELS TP40

Дизайн

Модули ELS выпускаются в прочных металлических корпусах и монтируются на стандартные профильные шины DIN. Модули снабжены 3-полюсным терминальным блоком с контактами под винт для подключения блока питания напряжением =24 В. Информация о состояниях каждого модуля (наличие напряжения питания, состояние связи, передача данных) выводится на светодиоды, вмонтированные во фронтальную панель. Каждый модуль оснащен коммуникационными портами следующих типов:

• 10/100BaseTX RJ45: гнездо RJ45 с автоматическим определением скорости передачи данных в сети (10 или 100 Мбит/с), автоматической настройкой на эту скорость, а также поддержкой функций автокроссировки для подключаемого TP кабеля (например, TP корда).
• 10/100BaseTX с контактами, поддерживающими технологию прокалывания изоляции жил подключаемого кабеля. Длина подключаемого IE FC TP кабеля до 100 м, автоматическое определение и автоматическая настройка на скорость передачи данных в сети (10 или 100 Мбит/с), автокроссировка.

Функции

• Конфигурирование линейных и звездообразных топологий сети Industrial Ethernet.
• Поддержка функций автокроссировки для каждого порта.
• Поддержка технологии коммутируемых сетей.
• Простое конфигурирование и расширение сети: ограничение на расширение сети и каскадирование модулей ELS оказывает механизм выявления конфликтных ситуаций CSMA/CD.

Топология и конфигурирование сети

Как правило, модули ELS монтируются в одном шкафу управления с подключаемыми к Industrial Ethernet станциями. Шкафы управления подключаются к Industrial Ethernet по линейной структуре.

При конфигурировании сети необходимо соблюдать следующие правила:

• Длина соединительной линии между двумя соседними модулями ELS с учетом длин TP кордов и IE FC TP кабелей не должна превышать 100 м.
• IP адрес: для назначения IP адресов модулей ELS используется механизм DHCP (Dynamic Host Configuration Protocol). Если в сети отсутствует сервер, то IP адрес может быть задан с помощью прилагаемого программного обеспечения или с помощью STEP 7.

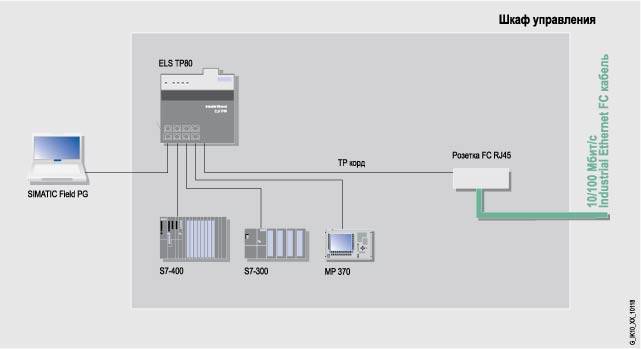

Звездообразная топология на основе ELS TP80

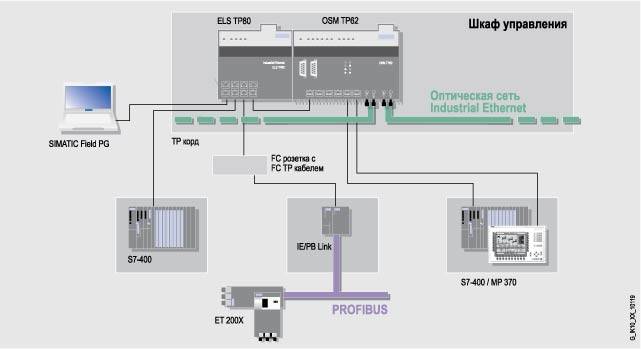

Увеличение количества портов, обслуживаемых модулем OSM TP62

Проверка и диагностика

Модули ELS поддерживают различные механизмы диагностики. С помощью встроенных светодиодов
можно получить информацию о:

• наличии напряжения питания;
• состоянии портов;
• выполнении операций передачи данных.

ELS TP40M может быть интегрирован в систему управления сетью на основе протокола SNMP (Simple
Network Management Protocol). В случае возникновения отказа модуль способен пересылать через сеть
аварийное сообщение (SNMP traps) или отправлять сообщение по каналам электронной почты по опре-
деленному администратором сети адресу.

Диагностика модуля может выполняться также с использованием стандартного Web браузера.

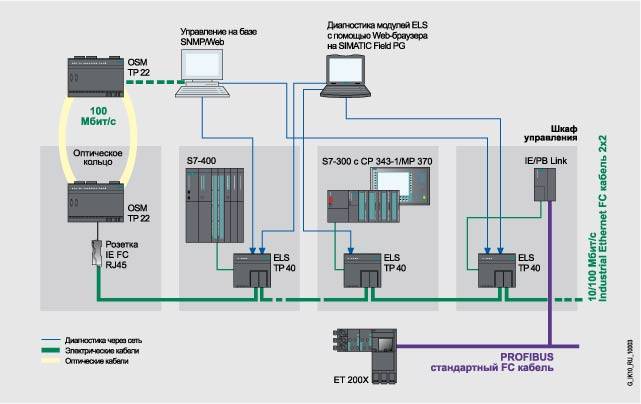

Топология “точка к точке” на основе модулей ELS TP40M с изображением путей диагностического доступа

Технические данные

Аксессуары
