Модуль фидера с AS-интерфейсом - Пускатели двигателя и потребительские отпайки IP20 для AS-интерфейса

Модуль фидера нагрузки с AS-InterfaceМодуль фидера нагрузки с AS-Interface служит как дополнительный модуль ввода / вывода для фидеров с адаптерами обычной шинной системы и адаптеров для стандартной монтажной рейки. Это позволяет цепям управления быть полностью предварительно соединенными. Серия была оптимизирована для использования в соединении с фидерами нагрузки SIRIUS (типоразмеры S00 и S0). Подключение к высокоуровневой системе автоматизации производится через интерфейс между AS-Interface и модулем фидера нагрузки. Неогражденное стандартное соединение может быть использовано как линия данных и для питания нагрузки DC 24 В. Соединение модулей фидеров нагрузки AS-Interface производится через два проникающих в изоляцию (прокалывающих) соединителя. Возможны четыре различных модуля фидеров нагрузки с AS-Interface: варианты отличаются по числу входов и выходов. так же как и по типу выходов. Устройства с электронными выходами выполнены для DC 24 В, тогда как устройства с релейными выходами предназначены для напряжений до AC 230 В. Они позволяют реверсивным и нереверсивным пускателям и комбинациям пускателей быть соединенными для управления двигателями с изменяемым числом полюсов. Сигналы состояния от автоматических выключателей и контакторов могут быть опрошены отдельно на входах. Выходы используются для непосредственного управления катушками контакторов. Так как выходы уже имеют встроенную защиту от перенапряжений, дополнительные меры для контакторов не требуются. Выходы питаются отдельным вспомогательным источником питания, который облегчает реализацию концепции селективной аварийной остановки. Входы питаются через информационную линию AS-Interface. Входы и выходы должны быть соединены через встроенные пружинные клеммы Cage Clamp, которые соединяются с общим потенциалом.

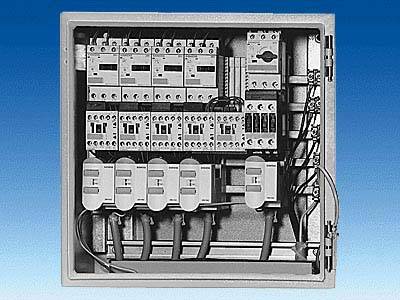

Безпредохранительный фидер 3RA5 с подключением к AS-InterfaceБезпредохранительный фидер 3RA5 состоящий из фидерного модуля AS-Interface, автоматического выключателя и контактора вместе с необходимыми соединениями (AS-Interface, вспомогательным питанием и 5-полюсным силовым разъемом), поставляются полностью собранным и проверенным. Это экономит пользователю время, необходимое для установки, подключения и обслуживания. Также доступны реверсивные и нереверсивные пускатели с коммутационным оборудованием SIRIUS типоразмеров S00 до 10 A и S0 - определенного для подключения потребителей до 16 A. Комплектные фидеры поставляются с фидерными модулями AS-Interface, имеющими электронные выходы для вспомогательного напряжения DC 24 В. Фидеры этого вида используются для управления стандартными асинхронными двигателями. Фидеры могут устанавливаться в центральных шкафах с коммутационным оборудованием или распределенных локальных коммутационных коробках. Они особенно пригодны для машин и установок с высокой степенью автоматизации и специальными требованиями к готовности.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ДизайнФидерные модули с AS-Interface устанавливаются на соответствующие держатели для коммутирующих устройств. 5-полюсный силовой разъем может быть опционально установлен между модулем фидера и держателем. Если применяется этот соединитель, все фидерные соединители штекерного типа. Устройство, таким образом, может быть при необходимости легко заменено. При использовании этих соединителей ток нагрузки ограничивается 16A. Возможны несколько вариантов поддержки оборудования управления; выбор зависит от ширины комбинаций управляющего оборудования (45 мм или 54 мм) и от шинной системы, которая используется (межосевое расстояние 40 мм или 60 мм). Выпускаются N и/или PE проводники, а также нейтральный проводник. Кабель для подключения нагрузки можно, таким образом, смонтировать заранее и проложить непосредственно к модулю фидера с AS-Interface через дополнительный силовой разъем, который затем подключается к этому модулю без каких-либо дополнительных соединений. Нагрузка, например трехфазный стандартный двигатель, может быть очень просто заменена. Каждой станции с AS-Interface должен быть присвоен свой адрес при вводе в эксплуатацию. В случае с модулем фидера с AS-Interface это достигается с помощью любого мастера путем подключения его к информационной шине (только одна станция в сети позволяет ответить на адрес по умолчанию 0) или назначением индивидуального адреса посредством устройства адресации и линии. Этот метод адресации может использоваться даже в том случае, когда компактный пускатель полностью собран, но не подключен к сети AS-Interface, и как только адресный разъем вставлен. Гнездо адресации расположено под пластиной кодов на фронтальной поверхности модуля фидера. Светодиодные индикаторы LEDs для диагностики модуля фидера с AS-Interface расположены там же. Они отображают следующие состояния:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические данные
Технические данные для фидера нагрузки такие же, как и для отдельного устройства, высокая стойкость к короткому замыканию - до Iq = 50 kA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

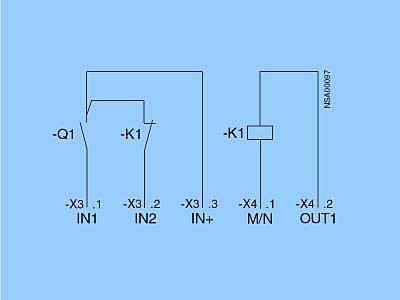

Схема подключенияТиповые схемы управления  Модуль фидера с AS-Interface, 2 входами и 1 выходом - как нереверсивный пускатель

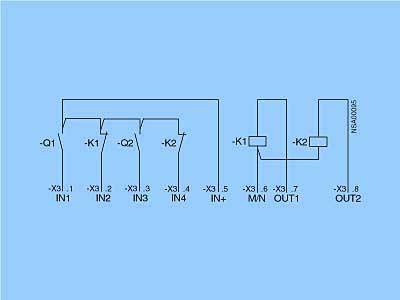

 Модуль фидера с AS-Interface с 4 входами и 2 выходами как двойной нереверсивный пускатель

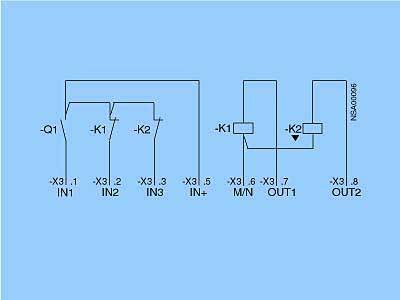

 Модуль фидера с AS-Interface с 4 входами и 2 выходами или 3 входами и 2 выходами как реверсивный пускатель
При использовании контакторов SIRIUS, мы рекомендуем использование позитивно работающих вспомогательных NC контактов для обратной связи о коммутационном состоянии. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
