Модуль гальванической развязки данных DCM 1271 При использовании модуля гальванической развязки данных DCM 1271 шина AS-интерфейса может питаться напряжением 24 В DC или 30 В DC от стандартного источника питания при этом передача данных и питания можеть производиться через один провод.
У корпуса модуля гальванической развязки данных DCM 1271 дизайн такой же как и у контроллера S7-1200 и модуля коммуникации CM 1243-2 AS-i ведущий.
Свойства модуля гальваниеской развязки данных DCM 1271
- Дизайн: S7-1200, ширина 30 мм, степень защиты IP 20
- Съемный блок зажимов (включён в поставку)
- Гальваническая развязка данных
- Питание различных AS-i сетей одним источником питания
- Питание DC 24 В или DC 30 В, с заземлением и без
- Ограничение тока потребления 4 A
- Встроенный контроль за КЗ на землю
- Диагностические светодиоды для отображения КЗ на землю и перегрузок
- Сигнальный сухой контакт для информирования о КЗ на землю
Определение КЗ на землю
Встроенная функция определения КЗ на землю может быть задействована как с заземлйнным источником питания, так и не с заземлённым. Соединение минусового или плюсового провода источника питания AS-интерфейса с "Землёй" обнаруживается и сигнализируется припомощи светодиода и сухого контакта.
Область применения
Модуль гальванической развязки данных DCM 1271 Модуль гальванической развязки данных AS-интерфейса разработан для сетей AS-интерфейса с напряжением питания 30 В или 24 В.
Случай работы модуля гальванической развязки данных со стандартным источником питания 30 В DC эквивалентен использованию источника питания AS-интерфейса.
AS-интерфейс Power24V, т.е. с напряжением питания 24 В, использует источник питания 24 В DC модуль гальванической развязки данных. Такой подход применяется для
- Компактных устройств использующих модули входов/выходов AS-интерфейса
- Шкафов управления где используются устройства SIRIUS Innovation (контакторы 3RT2 с функциональными модулями 3RA27 или компактные пускатели 3RA6)

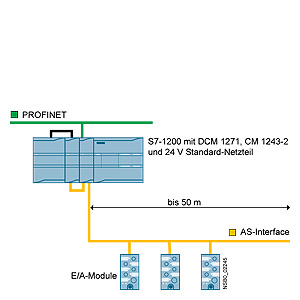

Структура сети AS-интерфейса Power24V с модулем гальванической развязки данных DCM 1271
Дальнейшая информация
Модуль гальванической развязки данных DCM 1271 Инструкции, см.
http://support.automation.siemens.com/WW/view/de/50414115/133300
Доп. информация, см. AS-Interface System Manual,
http://support.automation.siemens.com/WW/view/de/47052644
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK7271-1AA30-0AA0 | 42C | SIMATIC S7-1200, DCM 1271, DATA DECOUPLING MODULE, ДЛЯ AS-I MASTER CM 1243-2 IN: DC 24 V / 30 V OUT: 1 X AS-I, 4 A INTEGR. OVERLOAD PROTECTION, INTEGR. EARTH FAULT DETECTION, SIGNALING CONTACT | 97.06 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.40 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.98 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 20.70 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 23.00 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 25.88 |
| 3ZX1012-0RK71-1AB1 | 4N1 | MANUAL (GERMAN) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 34.50 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.40 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 18.98 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 20.70 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 23.00 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 25.88 |
| 3ZX1012-0RK71-1AC1 | 4N1 | MANUAL (ENGLISH) AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 FOR SIMATIC S7-1200 | 34.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1901-3MA00 | 42C | 5-POLE SCREW TERMINAL ДЛЯ AS-I MASTER CM 1243-2 AND AS-I DATA DECOUPLING UNIT DCM 1271 | 8.49 |
| 3RK1901-3MB00 | 42C | 3-POLE SCREW TERMINAL ДЛЯ AS-I DATA DECOUPLING DCM 1271 FOR CONNECTION OF POWER SUPPLY UNIT | 4.83 |
