Модуль IE/WSN-PA LINK - Шлюзовой модуль IE/WSN-PA LINK для беспроводного подключения HART датчиков (HART V7.1) к сети Industrial Ethernet.
- Подключение к Industrial Ethernet до 100 беспроводных HART приборов.
- Одобрение для установки в Ex зонах 2.
- Поддержка отрытого TCP/IP обмена данными и протокола Modbus TCP через интерфейс Ethernet.
- Возможность использования с HCF HART-OPC сервером.
Особенности
Модуль IE/WSN-PA LINK
- Расширение количества способов подключения HART датчиков к системе управления применением беспроводных HART соединений.
- Надежный обмен данными на основе технологии соединения каждой станции с каждой: самоорганизующаяся сеть с альтернативными путями передачи данных, позволяющими обходить препятствия.
- Снижение затрат на кабельную продукцию для различных условий установки аппаратуры. Например, при размещении передатчиков на недоступных компонентах предприятия или при эпизодическом обмене данными с датчиками.
- Решение задач мониторинга процесса и задач обслуживания аппаратуры.
- Существующие датчики могут быть подключены к беспроводной сети с помощью беспроводных HART адаптеров.
Область применения
Модуль IE/WSN-PA LINK Модуль IE/WSN-PA LINK выполняет обмен данными между беспроводными HART и сетью Ethernet. Со стороны радио интерфейса он поддерживает протокол HART, со стороны интерфейса Ethernet -открытый TCP/IP обмен данными и протокол Modbus TCP.
Модуль IE/WSN-PA LINK позволяет выполнять беспроводную диагностику и обслуживание датчиков, а также осуществлять мониторинг процесса.
Мониторинг
Беспроводный протокол HART позволяет интегрировать в систему мониторинга отдельные секции предприятия, отличающиеся большими затратами на прокладку кабелей. Через OPC интерфейс данные с этих секций передаются в станцию мониторинга с системой визуализации. Для этой цели может быть использован HART OPC сервер организации HART Communication Foundation. Альтернативно доступ к данным может быть получен через Modbus TCP.
Без использования дополнительного программного обеспечения ограниченный мониторинг может выполняться с использованием Web сервиса и встроенного Web сервера модуля IE/WSN-PA LINK.

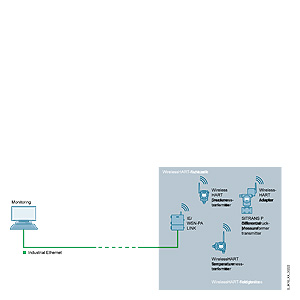

Мониторинг процесса с использованием беспроводного протокола HART
При значительных расстояниях между станцией мониторинга и модулем IE/WSN-PA LINK длина беспроводного канала связи может быть увеличена применением дополнительных точек доступа и модулей Ethernet клиентов семейства SCALANCE W.

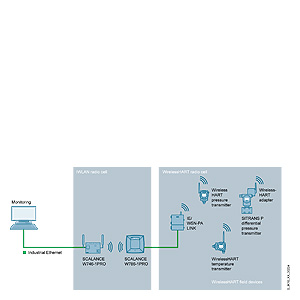

Мониторинг процесса через IWLAN и беспроводный протокол HART
Обычные HART приборы интегрируются в беспроводную сеть с помощью беспроводных HART адаптеров, устанавливаемых непосредственно на датчик или подключаемые к датчику через интерфейс 4-20 мА. Между адаптером и модулем IE/WSN-PA LINK выполняется асинхронный обмен данными. При этом адаптер способен считывать данные из интерфейса 4-20 мА и передавать их в сеть или принимать их из сети и направлять в интерфейс 4-20 мА.
Модуль IE/WSN-PA LINK накапливает данные от всех беспроводных адаптеров и передает их через Industrial Ethernet в диагностическую станцию или станцию обслуживания.
Дизайн
Модуль IE/WSN-PA LINK - 2 электрических порта RJ45, 10/100/1000 Мбит/с без встроенного коммутатора для подключения, например, к сети заводского уровня и временного подключения программатора.
- 1 соединитель с контактами под винт для подключения к сети Modbus RTU через интерфейс RS485.
- 1 соединитель с контактами под винт для подключения цепи питания =24 В.
- Прочный металлический корпус со степенью защиты IP65 для использования прибора вне помещений, а также установки в Ex зоне 2.
- Настенный монтаж или мачтовая установка (вертикальная); U-образные болты для мачтовой установки включены в комплект поставки.
Версии приборов
- С встроенной не отсоединяемой антенной.
- С соединителем N типа для подключения внешних антенн.
Функции
Модуль IE/WSN-PA LINK Беспроводный проткол HART
Со стороны радио интерфейса модуль IE/WSN-PA LINK создает радиосеть для связи с приборами полевого уровня. В такой сети все приборы способны транслировать данные, адресованные другим приборам. Данные от приборов полевого уровня принимаются модулем IE/WSN-PA LINK и передаются через Industrial Ethernet в подключенные системы. Поддерживаемая радиосеть является открытой радио сетью разработанной организацией HART Communication Foundation (HCF) в соответствии с требованиями стандарта WirelessHART (HART).
Со стороны приборов полевого уровня модуль IE/WSN-PA LINK требует наличия приемопередатчиков, обеспечивающих поддержку беспроводного протокола HART. Существующие приборы полевого уровня могут быть интегрированы в беспроводную сеть с помощью беспроводных HART адаптеров. Адаптер устанавливается непосредственно на приборе или подключается к нему через интерфейс 4-20 мА. HART сообщения передаются из/ в HART прибор без побочного влияния на интерфейс 4-20 мА.
Industrial Ethernet
Через Ethernet interface модуль IE/WSN-PA LINK обеспечивает поддержку обмена данными с HART OPC серверами и протокола Modbus TCP. HART OPC сервер выполняет функции стандартного интерфейса связи с системами человеко-машинного интерфейса.
Конфигурирование
Операции конфигурирования базируются на использовании Web сервиса и не требуют применения дополнительного программного обеспечения. Дополнительно с помощью Web интерфейса пользователя появляется возможность отображать состояния прибора, а также результаты измерений беспроводных HART приборов.
Интеграция
Модуль IE/WSN-PA LINK Интеграция в системы автоматизации
Модуль IE/WSN-PA LINK может интегрироваться в системы автоматизации через Ethernet или Modbus RTU. Для подключения модуля к программируемым контроллерам SIMATIC S7-300/400 Вы можете получить функциональные блоки и техническую поддержку по адресам:
Siemens AG Industrial Technologies IT4Industry Customer-Support Werner-von-Siemens-Straße 60 91052 Erlangen, Germany
Тел.: +49 91 31 7-461 11 Факс: +49 91 31 7-447 57 E-mail: it4.industry@siemens.com
Интеграция PCS 7
Для интеграции модулей IE/WSN-PA LINK в системы SIMATIC PCS 7 Вы можете получить функциональные блоки и техническую поддержку по адресам:
Технические данные
Дальнейшая информация
Модуль IE/WSN-PA LINK Текущий список имеющихся одобрений можно найти в Интернете по адресу:
http://support.automation.siemens.com/WW/view/de/46374734
