Блок контроля CU310 PN разработан для связи и функций контроля по обратной/прямой связи модуля
питания. CU310 PN вместе с модулем питания и картой CompactFlash составляют мощный одноосный привод перем. тока.
Канал связи к управлению более высокого уровня обеспечивается PROFINET IO. |
ДизайнБлоки контроля CU310 PN в качестве стандартных поддерживают следующие интерфейсы:
1 сокет DRIVE-CLiQ для связи с другими устройствами DRIVE-CLiQ, например модулями датчиков или терминалов
1 PM IF-интерфейс для связи с модулями питания блокового формата
1 интерфейс к основной панели оператора BOP20
2 x PROFINET интерфейса (RJ45 сокеты) с профилем PROFIdrive V4
1 вычислительный контур HTL/TTL
4 параметризированных цифровых входа (дифференциальных)
4 параметризированный двунаправленных цифровых входов/выходов (недифференциальных)
1 последовательный RS232-интерфейс
1 слот для карты CompactFlash, на котором хранятся микропрограмма и параметры
3 сокета для тестирования и одно базовое заземление для поддержки при вводе в эксплуатацию
1 подключение к источнику питания с использованием соединителя источника питания 24 В пост. тока
1 PE (защитное заземление) соединение Состояние блока контроля CU310 PN указывается с помощью разноцветных СИДов.
Основная панель оператора BOP20 может быть переведена напрямую на блок контроля CU310 PN для выполнения диагностики. Поскольку микропрограмма и параметры хранятся на подключаемой карте CompactFlash, блок управления можно заменить без необходимости в дополнительных средствах.
|
ИнтеграцияБлок контроля CU310 PN использует модули питания в блоковом формате с использованием PM IF-интерфейса. В этом случае другие компоненты DRIVE-CLiQ, такие как модули датчиков или терминалов могут быть подключены к сокету DRIVE-CLiQ на блоке управления CU310 PN.
Модули питания в формате для подключения к шасси управляются блоком управления CU310 DP с использованием DRIVE-CLiQ интерфейса. С этим параметром модули датчиков и терминалов должны быть подключены к свободным сокетам DRIVE на блоке питания.
Настройки параметров можно изменить, используя базовую панель оператора BOP20, Панель BOP20 также может быть подключена к блоку управления CU310 PN в рабочем процессе для выполнения процедур диагностики.
Блок управления CU310 PN и другие подключенные компоненты вводятся в эксплуатацию и диагностируются с помощью средства STARTER.
Блок управления CU310 PN взаимодействует с системами правления более высокого уровня с помощью PROFINET и профиля IO PROFIdrive.
Интегрированные функции безопасности, такие как "Защитный механизм отключения привода“ (= "Безопасное отключение“) должны быть разделены на два канала. Два цифровых входа на блоке управления CU310 PN необходимы для выполнения этой задачи.
Внешний источник 24 В может быть подключен к CU310 для обеспечения питания если входящие источник модуля питания не подключен

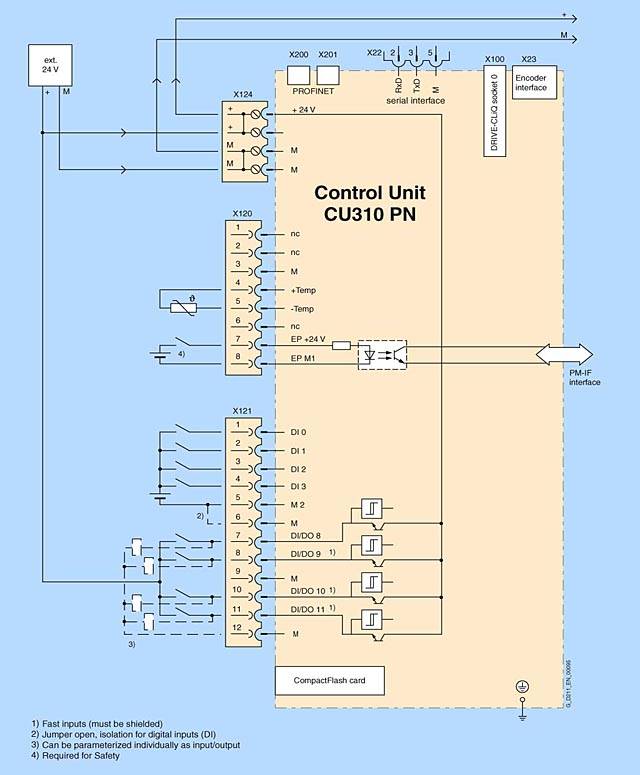

 Стандартное подключение блока управления CU310 PN |
Технические данные | | Блок управления CU310 PN | | макс. текущие требования (при 24 В пост. ток)
без учета цифровых выводов и источника DRIVE-CLiQ
| 0.9 A | | макс. подключаемые выводы | 2.5 мм2 | | макс. защита с предохранителями | 20 A | | Цифровые входы | 4 цифровых дифференциальных входа
4 двунаправленных недифференциальных цифровых входа/выхода
| | | – 3 В до 30 В | - Низкий уровень (открытый цифровой вход воспринимается как "низкий")
| – 3 В до 5 В | | | 15 В до 30 В | - Расход тока¨ (станд. при 24 В пост. ток)
| 10 mA | - Задержка распространения сигнала для цифровых входов 1)
| L → H: приблиз. 50 μs H → L: приблиз. 100 μs | - задержка распространения сигнала для высокоскоростных цифровых входов1)
(высокоскоростные цифровые входы можно использовать для определения местоположения)
| L → H: приблиз. 5 μs H → L: приблиз. 50 μs | - макс. подключаемые выводы
| 0.5 мм2 | | Цифровые выходы (постоянная защита от КЗ) | 4 двунаправленных недифференциальных цифровых входа/выхода | | | 24 В DC | - макс. загрузка на каждый цифровой выход 2)
| 500 мA | - макс. подключаемые выводы
| 0.5 мм2 | | Датчики | TTL или HTL (с изменяемыми параметрами) | - Предельная частота, на которой происходит отключение
| 500 кГц | - макс. длина кабеля для шифратора приращений TTL
| 100 м (328 фт) (допускаются только биполярные сигналы) | - макс. длина кабеля для шифратора приращений HTL
| 100 м (328 фт) для униполярных сигналов
300 м (984 фт) для биполярных сигналов
| | Потеря мощности | < 20 Вт | | PE-соединение | На корпусе с болтами M5 | | Ширина | 73 мм (2,9 дюймов) | | Высота | 183,2 мм (2,9 дюймов) | | Глубина | 89,6 мм (3,5 дюймов) | | Вес, приблиз | 0,95 кг (2 фунт) | | Утверждение | cULus (Документ No.: E164110) |
1) Указанные задержки прохождения сигнала относятся к оборудованию . Фактическое время отклика зависит от временного периода, в который выполняется обработка цифрового входа или выхода.
2) Для использования цифровых выходов внешний источник питания 24 В должен быть подключен к терминалу X124 |
Дополнительно | Описание | Заказ No. | | ПО для ввода в эксплуатацию - STARTER | 6SL3072-0AA00-0AG0 | | Промышл. Ethernet FC RJ45 подключ. 180 (1x) | 6GK1901-1BB10-2AA0 | | Промышл. Ethernet FC RJ45 подключ. 180 (10x) | 6GK1901-1BB10-2AB0 | | Промышл. Ethernet FC инструмент для снятия изоляции | 6GK1901-1GA00 | | Промышл. Ethernet FC стандартный кабель GP 2x2 | 6XV1840-2AH10 | | Промышл. Ethernet FC гибкий кабель GP 2x2 | 6XV1870-2B | | Промышл. Ethernet FC свободно тянущийся кабель GP 2x2 | 6XV1870-2D | | Промышл. Ethernet FC свободно тянущийся кабель 2x2 | 6XV1840-3AH10 | | Промышл. Ethernet FC свободно тянущийся кабель 2x2 | 6XV1840-4AH10 |
Для получения дополнительных сведений о соединителях и кабелях см. Каталог IK PI. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3040-0LA01-0AA0 | SINAMICS CONTROL UNIT CU310 PN С PROFINET ИНТЕРФЕЙС БЕЗ COMPACT FLASH CARD | 0.94 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1901-1BB10-2AA0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB10-2AB0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1901-1GA00 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 0.1 | 3 - 5 недель (A) | 1 | | 6SL3072-0AA00-0AG0 | STARTER ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПУСКО-НАЛАДКИ ДЛЯ SINAMICS И MICROMASTER CD-ROM ДЛЯ WINDOWS NT SP6 WINDOWS 2000 SP3 И WINDOWS XP PROFESSIONAL SP1 НЕМЕЦКИЙ И АНГЛИЙСКИЙ | 0.03 | 4 - 6 недель (B) | 1 | | 6XV1840-2AH10 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.055 | 3 - 5 недель (A) | 1 | | 6XV1840-3AH10 | SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.055 | 3 - 5 недель (A) | 1 | | 6XV1840-4AH10 | SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 0.055 | 3 - 5 недель (A) | 1 | | 6XV1870-2B | SIMATIC NET, ETHERNET FC ИНСТАЛЯЦИОННЫЙ ГИБКИЙ КАБЕЛЬ (PROFINET ТИП B) 4-x ЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ; КАТЕГОРИИ 5 ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 0.068 | 3 - 5 недель (A) | 1 | | 6XV1870-2D | SIMATIC NET, ETHERNET FC ИНСТАЛЯЦИОННЫЙ КАБЕЛЬ ДЛЯ ПЕРЕДВИЖНЫХ МЕХАНИЗМОВ С ГУСЕНИЧНОЙ ЛЕНТОЙ (PROFINET ТИП С) С 4-x ЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ; КАТЕГОРИИ 5 ПРОДАЁТСЯ В МЕТРАХ (1 МИЛЛИОН ЦИКЛОВ), МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 0.068 | 3 - 5 недель (A) | 1 |
|
|
