Модуль контроля SIMOTION D

Разделы

Модуль контроля SIMOTION D - Модули контроля

Модуль контроля SIMOTION D - Модули контроля

Доступны блоки управления SIMOTION D с различными уровнями производительности. Благодаря этому гарантируется наивысшая степень масштабируемости и гибкости. Отдельные варианты SIMOTION D425, SIMOTION D435 и SIMOTION D445 различаются по характеристикам производительности (контроль движений + PLC) и следующим функциям:



SIMOTION D425

SIMOTION D435

SIMOTION D445

Максимальное количество осей

16

32

64

интерфейсы DRIVE-CLiQ

4

4

6

модуль вентилятора/батареи

Параметр

Параметр

обязательно

Дополнительные приводы можно использовать с помощью PROFIBUS или PROFINET с блоками управления CU320, Дополнительные приводы также можно напрямую подключить к блоку управления SIMOTION D445 с помощью DRIVE-CLiQ с модулем SIMOTION CX32,
Привод можно эксплуатировать в следующих режимах управления: Servo, Vector или V/f.

Дизайн

Интерфейсы

Отображение. диагностика

СИДы для отображения рабочих состояний и ошибок
7-sсегментное отображение состояния/ошибок при подключении системы
3 сокета для тестирования

Интерфейсы

4 × DRIVE CLiQ (6 × DRIVE CLiQ для SIMOTION D445)
2 x Промышл. Ethernet
2 × PROFIBUS DP

Интегрированные системы ввода/вывода

8 цифровых входов
8 цифровых входов/выходов

Различия

Терминалы для источника питания для электроники 24 В
Слот (дополнительный слот) для получения расширения терминала или дополнительных портов связи

Хранение/резервное копирование данных

Блоки управления SIMOTION D425, D435 и D445 обеспечивают 320 кб не разрушаемой при отключении питания SRAM (аккумуляторы обеспечивают питание минимум в течение 5 дней) для обработки различных хранящихся данных. Существуют два варианта для хранения данных в течение более длительного периода:

Системные команды для хранения данных на карте SIMOTION CompactFlash (CF)

Использование модуля батареи

На карте CompactFlash хранится рабочее ПО и пользовательские программы данных.

ввод/вывод

PROFIBUS DP

Сертифицированные стандартные дополнительные модули PROFIBUS (DP/V0, DP/V1, DP/V2)
Распределенные системы ввода-вывода SIMATIC ET 200S/M/X/eco/pro

DRIVE-CLiQ

Модули из диапазона SINAMICS
Кабели DRIVE-CLiQ, необходимые для подключения линейных модулей/модулей двигателя к SIMOTION D, поставляются вместе с линейными модулями/модулями двигателей (стандартная длина)

Интеграция

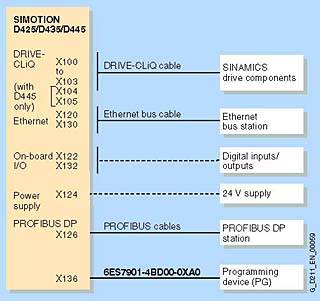

Обзор подключений SIMOTION D425, D435, D445

При планировке проводки кабеля необходимо учитывать максимальную допустимую длину кабеля.
Сбои в работе могут произойти при необходимости использования более длинных кабелей.
Допустимая длина кабелей PROFIBUS DP зависит от конфигурации.

Технические данные



Блок контроля SIMOTION D425
Основная производительность

Блок контроля SIMOTION D435
Стандартная производительность



Блок контроля SIMOTION D445
Высокая производительность



Источник питания








  • Номинальное значение

V DC

24

24

24
  • Допустимый диапазон

V

20.4 to 28.8

20.4 to 28.8

20.4 to 28.8

Расход тока (при 24 В пост. ток), без учета цифровых выходов, станд.

A

0.6

0.6

2

Пусковой ток, станд.

A

6

6

6

Потеря мощности

W

15

15

50

Допустимая окружающая температура








  • Хранение и транспортировка

°C

– 40 to + 70

– 40 to + 70

– 40 to + 70
  • Эксплуатация

°C

0 to +55

0 to +55

0 to +55

Допустимая относительная влажность
(без конденсации)

%

5 to 95

5 to 95

5 to 95

Атмосферное давление

hPa

700 to 1060

700 to 1060

700 to 1060

Уровень защиты до IEC 529



IP20

IP20

IP20

Ширина

mm

50 (1.97 in)

50 (1.97 in)

50 (1.97 in)

Высота

mm

380 (14.96 in)

380 (14.96 in)

380 (14.96 in)

Глубина

mm

230 (9.1 in)

230 (9.1 in)

270 (10.6 in)

Вес








  • SIMOTION D

kg

2,5 (5 lb)

2,5 (5 lb)

3,6 (8 lb)
  • Карта CompactFlash

g

7 (0.02 lb)

7 (0.02 lb)

7 (0.02 lb)

Цифровые входы



8

8

8

Номинальное значение

V DC

24

24

24
  • Для сигнала "1"

V

15 to 30

15 to 30

15 to 30
  • Для сигнала "0"

V

– 3 to + 5

– 3 to + 5

– 3 to + 5

Изоляция



Yes, in groups of 4

Yes, in groups of 4

Yes, in groups of 4

Расход тока при 24 В,
станд. для сигнала уровня 1

mA

10

10

10

Задержки распространения сигнала

µs

100

100

100

Цифровые входы/выходы (параметризированные)



8

8

8

Если используется как входное








  • Входное напряжение








  • Номинальное значение

V DC

24

24

24
  • Для сигнала "1"

V

15 to 30

15 to 30

15 to 30
  • Для сигнала "0"

V

– 3 to + 5

– 3 to + 5

– 3 to + 5
  • Изоляция



No

No

No
  • Расход тока при 24 В, станд. для сигнала уровня 1

mA

10

10

10
  • Задержки распространения сигнала

µs

100 (1 µs as measuring probe)

100 (1 µs as measuring probe)

100 (1 µs as measuring probe)

Если используется как входное








  • Номинальное напряжение нагрузки

V DC

24

24

24
  • Допустимый диапазон

V

20.4 to 28.8

20.4 to 28.8

20.4 to 28.8
  • Выходное напряжение








  • Для сигнала "1", макс.

V

15 to 30

15 to 30

15 to 30
  • Изоляция



No

No

No
  • Активная нагрузка, макс.

mA

500 per output

500 per output

500 per output
  • Остаточный ток, макс.

mA

2

2

2
  • Частота переключений выходов








  • С омической нагрузкой

Hz

100

100

100
  • С индуктивной нагрузкой

Hz

2

2

2
  • Защита от КЗ



yes

yes

yes

Часы, работающие в режиме реального времени/резервное копирование SRAM








  • Время резервного копирования, мин.



5

5

5

  • Время зарядки, станд.



Несколько минут

Несколько минут

Несколько минут

Утверждение



cULus (Документ No.: E164110)

cULus (Документ No.: E164110)

cULus (Документ No.: E164110)



Дальнейшая информация

Дополнительную информацию

* о PROFIBUS DP и Промышл. Ethernet можно получить в Каталоге IK PI или в интерактивном каталоге в разделе "Системы автоматизации/системы связи SIMATIC NET“ и в разделе "Связь".

* в каталоге системы контроля движения SIMOTION PM10

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6AU1425-0AA00-0AA0SIMOTION НА БАЗЕ ПРИВОДА CONTROL UNIT D425 НИЖНИЙ ДИАПАЗОН МОЩНОСТЕЙ ДО 16 MC-ОСЕЙ НА ПЛАТЕ 8DI / 8DIO2.9166 - 8 недель (C)1
6AU1435-0AA00-0AA1SIMOTION НА БАЗЕ ПРИВОДА CONTROL UNIT D435 СРЕД. ДИАПАЗОН МОЩНОСТЕЙ2.9166 - 8 недель (C)1
6AU1445-0AA00-0AA0SIMOTION НА БАЗЕ ПРИВОДА CONTROL UNIT D445 ВЕРХНИЙ ДИАПАЗОН МОЩНОСТЕЙ ДО 64 MC-ОСЕЙ НА ПЛАТЕ 8DI / 8DIO2.9166 - 8 недель (C)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6AU1400-2NA00-0AA0SIMOTION КАРТА ПАМЯТИ ДЛЯ SIMOTION D КОМПАКТНЫЕ FLASH CARD 512 MB С SINAMICS-П.О. ПРИВОДА И SIMOTION ЯДРО АКТУАЛЬНАЯ ВЕРСИЯ ПО0.0074 - 6 недель (B)1
6FC5247-0AA18-0AA0SINUMERIK БАТАРЕЯ ДЛЯ MMC, NCU, CCU И MCI-BOARD0.0194 - 6 недель (B)1
6FC5348-0AA01-0AA0SIMOTION / SINUMERIK МОДУЛЬ ВЕНТИЛЯТОРА/БАТАРЕИ МАЛЕНЬКИЙ ДОПОЛНИТЕЛЬНАЯ БУФЕРНАЯ БАТАРЕЯ D435 / NCU710 ВЕНТИЛЯТОР ВНЕШНЕЕ ОХЛАЖДЕНИЕ D445 / NCU 720 / NCU 7300.11по запросу (D)1
6SL3064-1BB00-0AA0SINAMICS РАСПОРКА ДЛЯ 50MM БЛОКА УПРАВЛЕНИЯ0.14по запросу (D)1
