Модульная Безопасная Система ES Модульная безопасная система ES: единое программное обеспечение для модульных безопасных систем
Модульная Безопасная Система ES является техническим программным обеспечением для конфигурации, запуска и диагностики модульной безопасной системы 3RK3. Программное обеспечение объединяет конфигурирование аппаратных средств ЭВМ, программирование безопасных функций и испытания и диагностику безопасной системы.
Конфигурация аппаратных средств ЭВМ
Конфигурация определяет расположение аппаратных средств ЭВМ системы. Она устанавливает, какие модули используются в системе: центральный модуль безопасной системы управления, включая бортовую периферию, модули расширения с входами и выходами, интерфейсный модуль для подключения к PROFIBUS. Для лучшей ясности расположение отображается в графическом виде. Для каждого модуля дополнительно возможно получение ID оборудования, который отображается в логической диаграмме для идентификации входов и выходов.

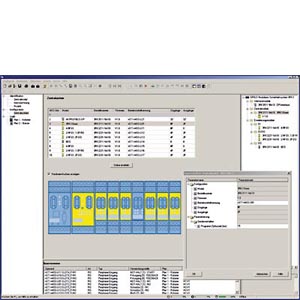

Определение расположения аппаратных средств ЭВМ
Графическая параметризация логики безопасности методом Drag&Drop
Функциональные возможности логики безопасности входят в состав графического редактора, разработанного для интуитивной работы. Функции контроля безопасности (Аварийная остановка (Аварийная остановка, бесконтактные устройства защиты, защитные двери и т.д.), функции выходов и логические функции (И/ИЛИ, счетчики, таймеры и т.д.), не безопасные функции входа/выхода, функции состояния устройства и функции управления можно перетаскивать из обширного каталога функций на рабочий интерфейс методом Drag*Drop. В зависимости от версии, каждая функция имеет несколько входов и выходов, через которые функции могут быть связаны простыми щелчками мыши. Два щелчка на символе функции позволяют открыть диалоговое окно, в котором отражены все параметры, и выполнить конфигурацию: Возможности входов и выходов, конфигурация типа каналов (одноканальный, двухканальный, NC контакт / NO контакт), активация через управление, определение вариантов пуска, назначение входов и выходов аппаратных средств ЭВМ и т.д. Каждой функции может быть присвоено индивидуальное имя, чтобы, например, положение безопасного выключателя на установке могло быть зарегистрировано.Логика безопасности может быть разделена на несколько диаграмм, чтобы позволить структурную обработку установки в целом. Пользователь может свободно позиционировать функции на квази бесконечно большом чертеже, посредством чего линии соединения выполняются автоматически. Если пространство не достаточно, то страницы автоматически добавляются к диаграмме в горизонтальном или вертикальном направлении. Соединение линий на нескольких страницах автоматически отображается с перекрестными ссылками в процессе распечатки. Если требуется, пользователь может делить линию соединения вручную на две части, посредством чего взаимная ссылка отмечена стрелками ссылки. Для дальнейшей документации тексты комментария могут быть помещены в любом пункте диаграммы. Каждый пункт в логической диаграмме может быть обработан с легкостью перетягиванием и увеличением.
Каждый проект может быть сохранен как файл и защищен паролем от неавторизированного доступа.

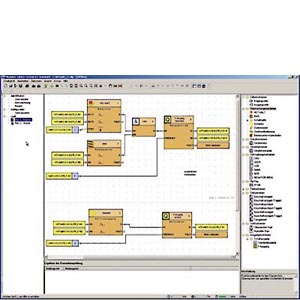

Обработка функций безопасности с графическим редактором
Вызов пользователя в процессе пуска и обслуживания
Чтобы запустить модульную безопасную систему 3RK3, созданный проектный файл загружается в устройство. Для этого необходим последовательный интерфейс (COM) PC, который будет соединен специальным кабелем с устройством. Доступ на устройстве может быть защищен паролем.После того, как проект загружен, пользователь включает устройство посредством программного обеспечения конфигурации для тестирования, в котором проверяются функции безопасности.
Активация диагностики показывает состояние отдельных функций в графической логической диаграмме с помощью различных цветовых символов. Кроме того, сигнал состояния каждого входа и выхода может быть вручную переписано ("forcing").
Если проверка закончена успешно, пользователь выпускает конфигурацию и включает режим защиты устройства, в котором "forcing" автоматически деактивирован.
Обслуживающий персонал может активировать графическую диагностику в режиме защиты. Данные I&M (Идентификации и Обслуживания), сохраненные в устройстве, облегчают обслуживание.
| Модульная безопасная система ES | Стандарт |
|---|---|
| Локальный интерфейс на устройстве (системный интерфейс) | x |
| Назначение параметра | x |
| Работа | x |
| Диагностика | x |
| Тестирование | x |
| Встроенный графический редактор | x |
| Экспорт параметров | x |
| Сравнение функций | x |
| Стандартно адаптированная распечатка согласно EN ISO 7200 | x |
Больше функций
- Язык интерфейса программы может быть переключен в процессе использования между между немецким, английским и французским языками
- Контекстно-зависимая функция помощи обеспечивает полезную информацию по вопросам относительно использования программы
- Проверка последовательности сообщает ясно об ошибках назначения функции; проверки выполняются автоматически при сохранении проекта и в течение испытания конфигурации, но они могут также инициироваться вручную
- Списки символов и перекрестных ссылок могут быть выведены для эффективной обработки проектного файла
- Соответствующая стандартам распечатка:Программы семейства программного обеспечения SIRIUS ES делают документирование машины более легкой. Они позволяют распечатывать настройки согласно EN ISO 7200. Распечатываемые элементы просто выбрать и сгруппировать как необходимо.
Типы поставки и лицензии
Модульная система безопасности ES 2008 доступна в следующих вариантах:
- Плавающая лицензия – лицензия для любого пользователя в любое время
- Авторизация любому пользователю
- Не зависит от количества инсталяций
- Лицензировано должно быть только фактическое использование программы
- Лицензия для опробывания (свободное использование всех функций программы в течение 14 дней для целей проверки и оценки, включенная в каждый CD диск продукта, доступна в файле загрузки программы SIRIUS ES в портале Service&Support).
Доступны следующие версии поставки дополнительно для Модульной Безопасной Системы ES 2008:
- Обслуживание обновления ПО (Software Update Service)Для постоянного поддержания последних версий установленных программ предлагается специальное обслуживание, которое поставляется автоматически с сервисными пакетами и обновлениями
- Загрузка лицензииЛегкая в использовании загрузка ключа лицензии от A&D Mall (в настоящее время только для клиентов Германии Germany) как легкий и быстрый путь для получения дополнительной лицензии для вашего ПО
Требования системы
| Модульная Безопасная Система ES параметризация 2008, запуск и диагностика программного обеспечения для модульной безопасной системы3RK3 | |
|---|---|
| Операционная система | Windows 2000 (Service Pack 3 или 4), Windows XP Professional (Service Pack 2), Windows VISTA Business/Ultimate |
| Процессор | = Pentium 800 MГц / 1 GГц (Windows VISTA) |
| Разрешение монитора | = 1024 x 768 |
| Свободное пространство на жестком диске | = 280 MB |
| CD-ROM/DVD дисководы | ДА (только для установки с CD) |
| Последовательный интерфейс (COM) | ДА |
| PROFIBUS карта / PROFIBUS процессор | ДА |
Особенности
Модульная Безопасная Система ES - Удобная параметризация через дружественный и четкий интерфейс
- Надежный инструмент для диагностики
- Все функции, в том числе безопасности и логики, доступны в виде модулей и легко соединяются между собой
- Всеобъемлющая документация по функциям безопасности
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3ZS1314-4CC10-0YA5 | 42B | SIRIUS; MODULAR SAFETY SYSTEM ES 2008 BASIC ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB, SOFTWARE НА CD, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ ONE USER, ENGINEERING SOFTWARE, КЛАСС A, 3 ЯЗЫКА (GER, EN, FR), . ПОД УПРАВЛЕНИЕМ ОС: WIN 2000 / WIN XP PROF / WIN VISTA BUSINESS32 / ULTIMATE32, REFE | 62.33 |
| 3ZS1314-5CC10-0YA5 | 42B | SIRIUS; MODULAR SAFETY SYSTEM ES 2008 STANDARD ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB, SOFTWARE НА CD, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ ONE USER, ENGINEERING SOFTWARE, КЛАСС A, 3 ЯЗЫКА (GER, EN, FR), . ПОД УПРАВЛЕНИЕМ ОС: WIN 2000 / WIN XP PROF / WIN VISTA BUSINESS32 / ULTIMATE32, REFEREНCE-HW: SIRIUS MODULAR SAFETY SYSTEM 3RK3, COMMUNICATION VIA SYSTEM INTERFACE ДО PC (SERIAL INTERFACE) | 435.85 |
| 3ZS1314-5CC10-0YD5 | 42B | SIRIUS; MODULAR SAFETY SYSTEM ES 2008 POWERPACK ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ ONE USER, ENGINEERING SOFTWARE, КЛАСС A, 3 ЯЗЫКА (GER, EN, FR),. ПОД УПРАВЛЕНИЕМ ОС: WIN 2000 / WIN XP PROF / WIN VISTA BUSINESS32 / ULTIMATE32, REFERENCE-HW: SI | 373.75 |
| 3ZS1314-5CC10-0YL5 | 42B | SIRIUS MODULAR SAFETY SYSTEM ES 2008 STANDARD SOFTWARE UPDATE SERVICE ДЛЯ 1 YEAR WITH AUTOMATIC RENEWAL, REQUIRES LATEST SOFTWARE VERSION, LICENSE KEY HAS ДО BE ORDEКРАСН. SEPARATELY, SOFTWARE НА CD, ENGINEERING SOFTWARE, КЛАСС A, 3 ЯЗЫКА (GER, EN, FR),. ПОД УПРАВЛЕНИЕМ ОС: WIN 2000 / WIN XP PROF / WIN VISTA BUSINESS32 / ULTIMATE32, REFEREНCE-HW: SIRIUS MODULAR SAFETY SYSTEM 3RK3 | 87.40 |
| 3ZS1314-6CC10-0YA5 | 42B | SIRIUS; MODULAR SAFETY SYSTEM ES 2008 PREMIUM LICENSE KEY ON USB STICK, SOFTWARE ON CD, FLOATING LICENSE FOR ONE USER, ENGINEERING SOFTWARE, CLASS A, 3 LANGUAGES (GER, EN, FR), EXECUTES UNDER: WIN XP PROF SP2 + SP3 / WIN 7 32/64 BIT SP1 PROF/ULTIMATE/ENTERPRISE REFERENCE HW: SIRIUS MODULAR SAFETY SYSTEM 3RK3, COMMUNICATION VIA PROFIBUS OR SYSTEM INTERFACE TO PC (SERIAL/USB) MACRO FUNCTIONALITY | 569.25 |
| 3ZS1314-6CC10-0YD5 | 42B | SIRIUS; MODULAR SAFETY SYSTEM ES 2008 POWERPACK FOR MSS ES STANDARD ON PREMIUM LICENSE KEY ON USB STICK, WITHOUT SOFTWARE FLOATING LICENSE FOR ONE USER, ENGINEERING SOFTWARE, CLASS A, 3 LANGUAGES (GER, EN, FR), EXECUTES UNDER: WIN XP PROF SP2 + SP3 / WIN 7 32/64 BIT SP1 PROF/ULTIMATE/ENTERPRISE REFERENCE HW: SIRIUS MODULAR SAFETY SYSTEM 3RK3, COMMUNICATION VIA PROFIBUS OR SYSTEM INTERFACE TO PC (SERIAL INTERFACE) MACRO FUNCTIONALITY | 132.25 |
| 3ZS1314-6CC10-0YL5 | 42B | SIRIUS MODULAR SAFETY SYSTEM ES 2008 PREMIUM SOFTWARE UPDATE SERVICE FOR 1 YEAR WITH AUTOMATIC RENEWAL, REQUIRES LATEST SOFTWARE VERSION, LICENSE KEY HAS TO BE ORDERED SEPARATELY, SOFTWARE ON CD, ENGINEERING SOFTWARE, CLASS A, 3 LANGUAGES (GER, EN, FR), EXECUTES UNDER: WIN XP PROF SP2 + SP3 / WIN 7 32/64 BIT SP1 PROF/ULTIMATE/ENTERPRISE REFERENCE-HW: SIRIUS MODULAR SAFETY SYSTEM 3RK3 | 113.97 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3UF7940-0AA00-0 | 42J | PC-КАБЕЛЬ ДЛЯ СВЯЗИ PC С SIMOCODE PRO ЧЕРЕЗ СИСТЕМНЫЙ ИНТЕРФЕЙС | 55.09 |
| 3UF7941-0AA00-0 | 42J | USB-КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ ПК/ ПРОГРАММАТОРА К БАЗОВОМУ МОДУЛЮ SIMOCODE PRO, УСТРОЙСТВУ ПЛАВНОГО ПУСКА SIRIUS 3RW44 ИЛИ МОДУЛЬНОЙ СИСТЕМЕ БЕЗОПАСНОСТИ 3RK3 ЧЕРЕЗ СИСТЕМНЫЙ ИНТЕРФЕЙС | 93.15 |
| 3UF7946-0AA00-0 | 42J | USB-TO-SERIAL АДАПТЕР, ДЛЯ CONNECTING A RS232 PC-CABLE ДО THE USB INTERFACE OF A PC RECOMMENDED FOR USAGE IN CONNECTION WITH 3UF5 / 3UF7 ИЛИ MSS 3RK3 OR 3RW44 OR MOTOR STARTER ET 200S / ECOFAST / ET 200PRO OR AS-I SAFETY MONITOR, AS-I ANALYSER | 48.07 |
