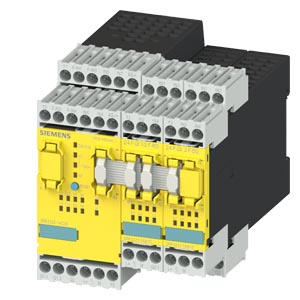

Модульная система безопасности SIRIUS 3RK3 Модульная система безопасности (MSS) это основа локального решения на базе AS-интерфейса. При помощи неё сигналы от сигналы от устройств безопасности обрабатываются и передаются через сеть AS-интерфейса и соединяются с более высоким уровнем АСУ, например это сигналя от аварийных кнопок останова или концевых выключателей.
Решения на основе данной системы безопасности соответствуют Категории 4 согласно ISO 13849-1 или SIL3 согласно IEC 62061.
Сигналы безопасного отключения это выходы устройств системы безопасности или их модулей расширения.
Функции безопасности конфигурируются внутри системы при помощи программного обеспечения MSS ES. Конфигурирование системы производится через последовательный порт ПК или модуль памяти. Также может использоваться шина Profibus DP если используется соответствующий модуль расширения.
Система MSS поддерживает большое количество разнообразных функций обработки событий безопасности.
Данные функции могут обрабатывать сигналы от следующих источников:
- Кнопки аварийного останова
- Световые барьеры
- Контроллеры дверей
- Тумблерные механизмы защиты дверей
- Концевые выключатели
- Панели управления с двумя рукоятками
- Переключатели
Область применения
Модульная система безопасности SIRIUS 3RK3 Система безопасности MSS может использоваться в сети AS-интерфейса и обладает множеством различных функций безопасности.
Различные MSS могут использовать одну и ту же шину AS-интерфейса.
AS-Interface доступен в следующих версиях:
Базовая система безопасности MSS
- Максимально имеет до 10 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 8 интегрированы в протокол ASIsafe, т.е. это AS-i выходы
Расширенная система безопасности MSS
- Максимально имеет до 20 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 8 из них это выходы 2-х модулей расширения
- 10 интегрированы в протокол ASIsafe, т.е. это AS-i выходы
Продвинутая система безопасности
- Максимально имеет до 50 независимых (2-х канальных) цепей обработки
- 2 из них это дискретные выходы в основном модуле
- 36 из них это выходы 9-ти модулей расширения
- 12 интегрированы в протокол ASIsafe, т.е. это AS-i выходы
Расширяемость
Все описанные выше версии системы могут расширяться добавлением модуля коммуникации Profibus DP и диагностическим модулем.
Сравнение систем безопасности MSS
| MSS 3RK3 | Базовая | Расширенная | Продвинутая |
|---|---|---|---|
| Количество независимых (2-х канальных) цепей обработки | от 2 до 10 | от 2 до 20 | от 2 до 50 |
| Входы | 1/2 F-DI и 6 DI | 2/4 F-DI и 4 DI(расширяемые) | 4/8 F-DI(расширяемые) |
| Выходы | 1 F-DO и1 F-RO | 1 F-DO и 1 F-RO(расширяемые) | |
| Количество модулей расширения | -- | до 2 | до 9 |
| Передача данных через ASIsafe | |||
| Количество выходов безопасности AS-i | до 8 | до 10 | до 12 |
| Количество входов безопасности AS-i | до 31 | ||
-- Не доступно
Программное обеспечение для конфигурирования, тестирования и диагностики модульной системы безопасности 3RK3 - Modular Safety System ES (MSS ES)
Все функциональные элементы могут перетаскиваться по экрану при помоли технологииdrag & drop. Все функции, безопасности и логически, доступны в блоках и могут легко комбинироваться друг с другом.
Выходы могут независимо настраиваться на результат соответствующей ыункции безопасности. Кроме того, параметризация может производиться в MSS через шину PROFIBUS. Встроеные библиотечные макросы могут использоваться в ваших функциональных элементах.

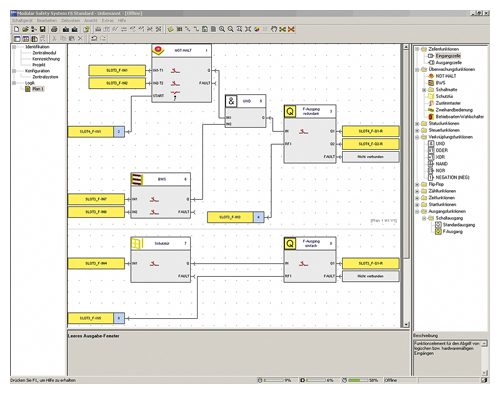

Пользовательский интерфейс программного обеспечения MSS ES
Дальнейшая информация
Модульная система безопасности SIRIUS 3RK3 Более подробную информацию о системе безопасности MSS можно получить из руководства по эксплуатации, которое вы можете найти по следующей ссылке - http://support.automation.siemens.com/WW/view/en/26493228
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK3121-1AC00 | 42B | SIRIUS, CENTRAL UNIT 3RK3 ASISAFE BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 1/2F-DI,6DI, 1F-RO,1F-DO, 24V DC MONITORS OF ASI SLAVES, CONTROL OF 8 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) NO EXPANSION MODULE CAN BE CONNECTED | 448.50 |
| 3RK3121-2AC00 | 42B | SIRIUS, CENTRAL UNIT 3RK3 ASISAFE BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 1/2F-DI,6DI, 1F-RO,1F-DO,24V DC MONITORING OF ASI SLAVES, CONTROL OF 8 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) NO EXPANSION MODULE CAN BE CONNECTED | 448.50 |
| 3RK3122-1AC00 | 42B | SIRIUS, CENTRAL UNIT 3RK3 ASISAFE EXTENDED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4F-DI,4DI, 1F-RO,1F-DO,24V DC MONITORS OF ASI SLAVES, CONTROL OF 10 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) 2 EXPANSION MODULES CAN BE CONNECTED | 540.50 |
| 3RK3122-2AC00 | 42B | SIRIUS, CENTRAL UNIT 3RK3 ASISAFE EXTENDED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4F-DI,4DI, 1F-RO,1F-DO,24V DC MONITORING OF ASI SLAVES, CONTROL OF 10 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) 2 EXPANSION MODULES CAN BE CONNECTED | 540.50 |
| 3RK3131-1AC10 | 42B | SIRIUS, CENTRAL MODULE 3RK3 ADVANCED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24VDC MONITORS OF ASI SLAVES, CONTROL OF SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 665.85 |
| 3RK3131-2AC10 | 42B | SIRIUS, CENTRAL MODULE 3RK3 ADVANCED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24 V DC MONITORING OF ASI SLAVES, CONTROL OF SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 665.85 |
| 3RK3211-1AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 140.30 |
| 3RK3211-2AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 140.30 |
| 3RK3221-1AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 1/2 F-DO, 24VDC/1A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 241.50 |
| 3RK3221-2AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 1/2 F-DO, 24VDC/1A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 241.50 |
| 3RK3231-1AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 2 F-DO, 24V DC/1.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 225.40 |
| 3RK3231-2AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 2 F-DO, 24V DC/1.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 225.40 |
| 3RK3242-1AA10 | 42B | SIRIUS, EXPANSION MODULE 3RK32 FOR 3RK3 MODULAR SAFETY SYSTEM 4 F-DO, DC 24V/1.5A PARAMETERIZABLE VIA SW MSS ES 22.5MM WIDTH SCREW TERMINAL UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 280.60 |
| 3RK3242-2AA10 | 42B | SIRIUS, EXPANSION MODULE 3RK32 FOR 3RK3 MODULAR SAFETY SYSTEM 4 F-DO, DC 24V/1.5A PARAMETERIZABLE VIA SW MSS ES 22.5MM WIDTH SPRING-LOADED TERMINAL UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 280.60 |
| 3RK3251-1AA10 | 42B | SIRIUS, EXPANSION MODULE 3RK32 FOR 3RK3 MODULAR SAFETY SYSTEM 4/8 F-DO, DC 24V/2A PARAMETERIZABLE VIA SW MSS ES 45MM WIDTH SCREW TERMINAL UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 370.30 |
| 3RK3251-2AA10 | 42B | SIRIUS, 3RK32 EXPANSION MODULE FOR MODULAR 3RK3 SAFETY SYSTEM 4/8 F-RO, 24 V DC/2A PARAMETERIZABLE VIA SW MSS ES 45MM MODULE WIDTH CAGE-CLAMP TERMINAL UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) | 370.30 |
| 3RK3311-1AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK33 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 8DO, 24V DC/0.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 140.30 |
| 3RK3311-2AA10 | 42B | SIRIUS, EXPANSION МОДУЛЬ 3RK33 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 8DO, 24V DC/0.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1) | 140.30 |
| 3RK3321-1AA10 | 42B | SIRIUS, EXPANSION MODULE 3RK33 FOR 3RK3 MODULAR SAFETY SYSTEM 8 DI, 24V DC PARAMETERIZABLE VIA SW MSS ES 22.5MM WIDTH SCREW-TYPE TERMINAL WITHOUT CONNECTING CABLE | 112.47 |
| 3RK3321-2AA10 | 42B | SIRIUS, EXPANSION MODULE 3RK33 FOR 3RK3 MODULAR SAFETY SYSTEM 8 DI, 24V DC PARAMETERIZABLE VIA SW MSS ES 22.5MM WIDTH SPRING-LOADED TERMINAL WITHOUT CONNECTING CABLE | 112.47 |
| 3RK3511-1BA10 | 42B | SIRIUS, INTERFACE MODUL DP-INTERFACE, ДЛЯ MODULAR SAFETY SYSTEM 3RK3 PROFIBUS-DP INTERFACE 12 KBIT/S, RS 485 45MM WIDTH ВИНТОВЫЕ КЛЕММЫ | 335.80 |
| 3RK3511-2BA10 | 42B | SIRIUS, INTERFACE MODUL DP-INTERFACE, ДЛЯ MODULAR SAFETY SYSTEM 3RK3 PROFIBUS-DP INTERFACE 12 KBIT/S, RS 485 45MM WIDTH ПРУЖИННЫЕ КЛЕММЫ | 335.80 |
| 3RK3611-3AA00 | 42B | SIRIUS, DIAGНОSTIC DISPLAY ДЛЯ MODULAR SAFETY SYSTEM 3RK3 ДЛЯ DISPLAYING DIAGНОSTIC DATA OF THE MSS | 264.50 |
