| Номер заказа | 6EP1 334-3BA00 |
| Вход | Одно и двухфазный AC |
| Номинальное напряжения Uвх ном | 120/230-500 AC В |
| Диапазон напряжений | AC 85-132/170-550 В устанавливают переключателем |
| Крутизна всплеска | 2,3 x Uвх ном, 1,3 мс |
| Буферизация перебоев в питающей цепи I вых ном | > 10 мс при Uвх ном = 120 / 230 В |
| Номинальное значение частоты сети; | 50/60 Гц; от 47 до 63 Гц |
| Номинальный входной ток | 4,4 A / 2,4 A -1,1А |
| Максимальный ток в импульсе (+25°C) | <35 A |
| I2t | <4,0 A2с |
| Встроенный входной предохранитель | T 6,3 A |
| Рекомендованный автомат защиты (IEC898) на питающем кабеле | 6 A характеристика C или с 10A характеристика B |
| Выход | Стабилизированный, гальванически развязанный |
| Номинальное напряжение Ua | DC 24 В |
| Допустимые отклонения | ± 3% |
| в статике при холостом ходе | около 0,1 |
| в статике под нагрузкой | около 0,1 |
| Остаточная пульсация (тактовая частота: около 50 кГц) | <50 mVss |
| Всплески (ширина полосы частот: 20 МГц) | <200 mVss |
| Диапазон регулировки выхода | От 24 до 28,8 В (максимум 120 Вт) |
| Индикация рабочего состояния | Зеленый светодиод для 24 В о.к. |
| Реакция на вкл/выкл | Перерегулирование Ua не более 3% |
| Задержка пуска / подъем напряжения | <1 с / <50 мс |
| Номинальный выходной ток | 10 A |
| Диапазон тока +60 °C | От 0 до 10 A |
| Динамика V/I для | |
| ﾷ Короткого замыкания старта | примерно 12 A |
| ﾷ Короткогог замыкания работы | тип. 30 A для 25 мс |
| Параллельное подключение для повышения мощности | да, 2 штуки (изделия) (выбираемая текущая характеристика) |
| Эффективность (КПД) | |
| Эффективность при Uвых ном и I вых ном | примерно 86% |
| Рассеиваемая мощность при Uвых ном , Iвых ном | Около 36 Вт |
| Регулирование | |
| Динамическая компенсации линии. (Uвх ном ± 15%) | Около 0,1 |
| Динамическая компенсация нагрузки. (Ia: 50/100/50 %) | +3% |
| Время коррекции | |
| ﾷ 50 на 100% | <5 мс (тип. 2 мс) |
| ﾷ 100 на 50% | <5 мс (тип. 2 мс) |
| Защита и контроль | |
| Защита от перенапряжения выхода | <35 В |
| Ограничение тока | тип. 12 A |
| Защита короткого замыкания | ограничение тока до 12 A или отключение |
| Длительный ток короткого замыкания | примерно 12 A |
| Индикатор перегрузка / короткое замыкание | Желтый светодиод "перегрузка" Красный светодиод «аварийное отключение» |
| Безопасность | |
| Изоляция первичная /вторичная | да, SELV выходное напряжение Uвых по EN 60 950 |
| Класс защиты | Класс I |
| Ток утечки | <3,5 мA |
| TUV тест | да |
| Характеристика CE | да |
| UL/cUL (CSA) одобрение | да, UL/cUL-Listed (UL 508, CSA 2 2.2) список E197259 |
| Допущение FM | - |
| Морской сертификат | - |
| Класс защиты (EN 60 529; VDE 0 470 T1) | IP 20 |
| EMC | |
| Случайные помехи | EN 50081-1, EN 55 022 класса B |
| Ограничение гармоник | EN 61000-3-2 |
| Помехоустойчивость | EN 61 000-6-2, EN 61 000-4-2,-3,-4,-5,-6,-11 |
| Рабочие спецификации | |
| Диапазон температуры окружающей среды | от 0 до +60°C при естественном конвективном охлаждении |
| Диапазон температуры транспортировки ихранения | от -25 до +85°C |
| Влажность | Климатический класс 3K3 по EN 60 721 |
| Механические характеристики | |
| Клеммы | |
| Вход L, N, PE | по одной винтовой клемме для 0,2 - 2,5 мм ² одномногожильного кабеля |
| Выход ﾷ + | 2 винтовые клеммы 0,2 - 2,5 мм ² |
| Выход ﾷ- | 2 винтовые клеммы 0,2 - 2,5 мм ² |

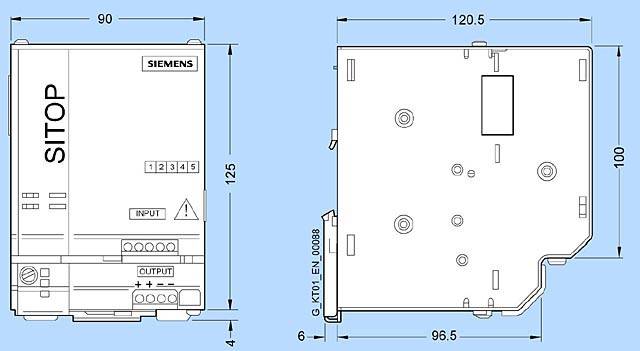

| Размеры (B x H x T) в миллиметрах | 90 x 125 x 125 |
| Вес | 1,4 кг |
| Монтаж | Установка на профильную шину DIN EN 50022-35 x 15/7,5 |
| Аксессуары | Буферный модуль (6EP1961-3BA00) Сигнальный модуль (6EP1961-3BA10) |
