| Номер для заказа | 6EP1 336-3BA00 | 6EP1 337-3BA00 |
| Вход | Одно или двухфазный переменный ток Настройка через проволочную перемычку на приборе | Одно или двухфазный переменный ток Настройка через проволочную перемычку на приборе |
| Номинальное значение напряжения Ue Nenn | 120/230 В | 120/230 В |
| Диапазон напряжений | от 85 до 132/от 176 до 264 В | от 85 до 132/ от 176 до 264 В |
| Стойкость к перенапряжениям | 2,3 x Ue Nenn, 1,3 мс | 2,3 x Ue Nenn, 1,3 мс |
| Перекрытие исчезновения питающего напряжения при Ia Nenn | > 20 мс при Ue = 230 В | > 20 мс при Ue = 230 В |
| Номинальное значение и диапазон частоты сети | 50/60 Гц; от 47 до 63 Гц | 50/60 Гц; от 47 до 63 Гц |
| Номинальное значение тока Ie Nenn | 7,7/3,5 A | 15/8 A |
| Ограничение тока включения (+25°C) | < 60 A | < 125 A |
| I2t | < 9,9 А2с | < 26 А2с |
| Встроенный входной предохранитель | да | да |
| Рекомендуемая защита в сетевой подводке | Выключатель с предохранителями для защиты распределительной сети 10 A характеристика C (6A, характеристика D) или магнитный пускатель 3RV1421-... | Выключатель с предохранителями для защиты распределительной сети 20 A характеристика C (10A, характеристика D) или магнитный пускатель 3RV1421-... |
| Выход | Регулируемое постоянное напряжение со свободным потенциалом | Регулируемое постоянное напряжение со свободным потенциалом |
| Номинальное значение напряжения Ua Nenn | = 24 В | = 24 В |
| Общий допуск | ± 3 % | ± 3 % |
| Статическая компенсация сетевых возмущений | ок. 0,1 % | ок. 0,1 % |
| Статическая компенсация нагрузки | ок. 0,1 % | ок. 0,1 % |
| Остаточные пульсации (тактовая частота: ок. 100 кГц) | < 100 мВss ( тип. 30 мВss) | < 100 мВss ( тип. 60 мВss) |
| Пики (ширина полосы частот: 20 МГц) | < 200 мВss ( тип. 60 мВss) | < 200 мВss (тип. 120 мВss) |
| Диапазон заданных значений | от 24 до 28,8 В (макс. 480 Вт) | от 24 до 28,8 В (макс. 960 Вт) |
| Индикатор работы | Зеленый светодиод, если 24 В в порядке | Зеленый светодиод, если 24 В в порядке |
| Поведение при включении/выключении | Перерегулирование Ua ок 3% | Перерегулирование Ua ок. 3 % |
| Задержка запуска / Нарастание напряжения | < 0,1 с/< 50 мс | < 0,1 с/< 50 мс |
| Номинальное значение тока Ia Nenn | 20 A | 40 A |
| Диапазон тока до +60 °C | от 0 до 20 A | от 0 до 40 A |
| дин. U / I при | | |
| разгон после короткого замыкания | ок. 23 A | ок. 46 A |
| короткое замыкание во время работы | тип. 60 A в течение 25 мс | тип. 100 A в течение 25 мс |
| Возможность параллельного включения для повышения мощности | да, 2 шт. (переключаемая характеристика) | да, 2 шт. (переключаемая характеристика) |
| Коэффициент полезного действия | | |
| Коэффициент полезного действия при Ua Nenn, Ia Nenn | ок. 89 % | ок. 89 % |
| Мощность потерь при Ua Nenn, Ia Nenn | ок. 59 Вт | ок. 119 Вт |
| Регулирование | | |
| Динамическая компенсация сетевой ошибки (Ue Nenn ± 15%) | < 1 % U a | < < 1 % U a |
| Динамическая компенсация нагрузки (Ia: 50/100/50 %) | ок. ± 2 % U a | ок. ± 2 % U a |
| Время компенсации при скачке нагрузки | | |
| с 50 на 100 % | < 5 мс (тип. 2 мс) | < 5 мс (тип. 2 мс) |
| со 100 на 50 % | < 5 мс (тип. 2 мс) | < 5 мс (тип. 2 мс) |
| Защита и контроль | | |
| Защита от перенапряжений на выходе | < 35 В | < 35 В |
| Ограничение тока | тип. 23 A | тип. 46 A |
| Защита от короткого замыкания | На выбор: характеристика тока постоянной величины ок. 23 A или аккумулирующее отключение | На выбор: характеристика тока постоянной величины ок. 46 A или аккумулирующее отключение |
| Длительный ток короткого замыкания, эффективное значение | ок. 23 A | ок. 46 A |
| Индикатор перегрузки/короткого замыкания | Желтый светодиод для перегрузки, Красный светодиод для аккумулирующего отключения | Желтый светодиод для перегрузки, Красный светодиод для аккумулирующего отключения |
| безопасность | | |
| Потенциальная развязка первичных цепей с вторичными | да, выходное напряжение SELV, Ua по EN 60 950 | да, выходное напряжение SELV, Ua по EN 60 950 |
| Класс защиты | Класс I | Класс I |
| Ток утечки | < 3,5 мА (тип. 0,4 мА) | < 3,5 мА (тип. 0,44 мА) |
| Проверка Союза технадзора (TUV) | да | да |
| Маркировка CE | да | да |
| UL/cUL (CSA), допуск к эксплуатации | да, в списке UL/cUL (UL 508, CSA 22.2), дело E197259 | да, в списке UL/cUL (UL 508, CSA 22.2), дело E197259 |
| Допуск к эксплуатации FM | - | - |
| Разрешение для судостроения | - | - |
| Род защиты (EN 60 529; VDE 0470 T1) | IP20 | IP20 |
| Электромагнитная совместимость | | |
| Излучение помех (эмиссия) | EN 50 081-1, EN 55 022 Класс B | EN 61 000-6-4, EN 55 022 Класс B |
| Ограничение сетевых гармоник | EN 61000-3-2 | |
| Помехоустойчивость (иммунитет) | EN 61 000-6-2, EN 61 000-4-2, -3, -4, -5, -6, -11 | EN 61 000-6-2, EN 61 000-4-2, -3, -4, -5, -6, -11 |
| Эксплуатационные данные | | |
| Диапазон температур окружающей среды | от 0 до +60 °C при естественной конвекции (собственная конвекция) | от 0 до +60 °C при естественной конвекции (собственная конвекция) |
| Диапазон температур транспортировки и хранения | от -25 до +85 °C | от -25 до +85 °C |
| Класс влажности | Климатический класс 3K3 по EN 60 721 | Климатический класс 3K3 по EN 60 721 |
| Механика | | |
| Клеммы | | |
| сетевой вход L, N, PE | по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 4 мм² | по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 4 мм² |
| выход + | 2 винтовых клеммы для провода от 0,5 до 4 мм² | 2 винтовых клеммы для провода от 0,5 до 10 мм² |
| выход - | 2 винтовых клеммы для провода от 0,5 до 4 мм2 | 2 винтовых клеммы для провода от 0,5 до 10 мм2 |

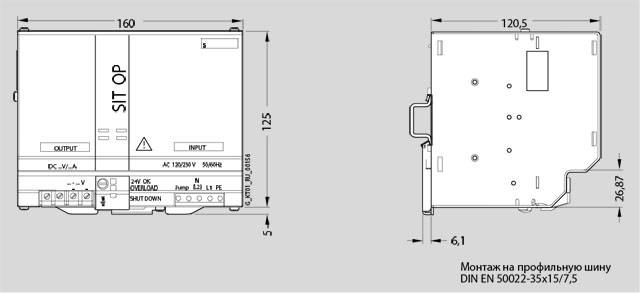

| Размеры (Ш x В x Г) в мм | 160 x 125 x 125 | 240 x 125 x 125 |
| Вес, около | 2,2 кг | 3,2 кг |
| Монтаж | Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5 | Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5 |
| Принадлежности | Буферный модуль (6EP1961-3BA00) сигнальный модуль (6EP1961-3BA10) | Буферный модуль (6EP1961-3BA00) сигнальный модуль (6EP1961-3BA10) |
