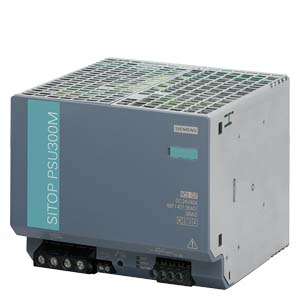

Заказной номер

6EP1 437-3BA10

Вход

3-х фазный переменный ток

Номинальное напряжение Vном.

400 - 500 В 3 AC широкий входной диапазон

Диапазон входного напряжения

320 ... 575 В

Время буферизации при Iном. напр.

> 15 мс при Vвх. = 400 В

Номинальное значение частоты; диапазон

50/60 Гц; 47 ... 63 Гц

Номинальный ток Iвх.ном.

2.65 - 2.12 A

Ограничение тока при включении (+25 °C)

< 56 A

I 2 t

< 2.24 A2с

Встроенный предохранитель в цепи питания

Нет

Рекомендуемая защита в цепи питания

3--фазный автоматический выключатель 10 ... 16 A, характеристика C или автоматический выключатель 3RV1021-1DA10, с установкой 3 A или 3RV1721-1DD10 (UL 489)

Выход

Стабилизированное напряжение постоянного тока

Номинальное значение выходного напряжения Vвых.ном.

24 В DC

Допустимый диапазон отклонений выходного напряжения

±3 %

• Статическая компенсация входного напряжения

< ±0.1 %

• Статическая компенсация изменения нагрузки

< ±0.1 %

Остаточные пульсации (тактовая частота: приблизительно 50 кГц)

< 100 мВpp

Всплески (диапазон: 20 МГц)

< 200 мВpp

Диапазон настроек выходного напряжения

24 ... 28.8 В (макс. 960 Вт)

Индикатор работы

Зеленый светодиод 24 В OK

Сигнализация

Релейный контакт (нормально-открытый контакт, ном. 60 В DC/0.3 A) нормального статуса работы 24 В OK

Реакция на включение/отключение

Без перерегулирования Uвых (программный пуск)

Задержка включения/время нарастания напряжения

< 2.5 с/< 500 мс

Номинальное значение выходного тока Iвых.ном.

40 A

Допустимый диапазон токов нагрузки при температуре

• до +45 °C

0 ... 40 A

• до +60 °C

0 ... 40 A

Динамика U/I при

• Импульсный ток включения

Приблизительно 46 A постоянного тока

• Короткое замыкание во время работы

120 A в течение 25 мс, типовое значение

Параллельное включение для повышения мощности

Возможно, для двух блоков питания (переключаемая характеристика)

Эффективность

КПД при Vвых.ном., Iвых.ном.

Приблизительно 93 % (при 400 В)

Тепловые потери при Vвых.ном., Iвых.ном.

Приблизительно 73 Вт

Регулирование

Динамическая компенсация входного напряжения (Vвх.ном. ±15%)

< 1 % Vвых.

Динамическая компенсация изменения нагрузки (Iвых.: 50/100/50%)

Приблизительно ± 3 % Vвых.

Время установки выходного напряжения при изменении нагрузки

• от 50 до 100%

< 10 мс

• от 100 до 50%

< 10 мс

Защита и мониторинг

Защита от перенапряжения в выходной цепи

< 35 В

Ограничение выходного тока

46 A, перегрузочная способность 150 %Iвых.ном. до 5 с/мин

Защита от короткого замыкания в выходной цепи

Выбор режима стабилизации тока уровне 46 A или защитное отключение

Эффективное значение длительного тока короткого замыкания

Приблизительно 46 A

Индикатор перегрузки/короткого замыкания

Желтый светодиод перегрузки, красный светодиод защитного отключения

Безопасность

Гальваническое разделение входных и выходных цепей

Есть, SELV выходное напряжение Vвых. по EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA

Одобрение Немецкого Технического Инспектората

Есть

Марка CE

Есть

Одобрение UL/cUL (CSA)

Есть, UL-список (UL 508, CSA C22.2 No. 14), файл E197259

Степень защиты (EN 60529)

IP20

Электромагнитная совместимость

Генерирование помех

EN 55022 Класс B

Ограничение линейных гармоник

EN 61000-3-2

Стойкость к воздействию помех

EN 61000-6-2

Условия эксплуатации, хранения и транспортировки

Диапазон рабочих температур

-10 ... +60 °C с естественной вентиляцией

Диапазон температур хранения/ транспортировки

-25 ... +85 °C

Относительная влажность

Климатический класс 3K3 по EN 60721, без появления конденсата

Механические характеристики

Соединители

• Подключения цепи питания L1, L2, L3, PE

Контакт под винт для подключения литых/витых проводников сечением 0.2 ... 4 мм2

• Выход +

2 контакта под винт для подключения проводников сечением 0.33 ... 10 мм2

• Выход -

2 контакта под винт для подключения проводников сечением 0.33 ... 10 мм2

Аварийный сигнал

2 контакта под винт для подключения проводников сечением 0.14 ... 2.5 мм2

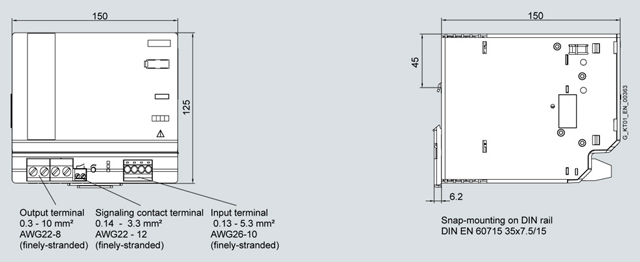

Габариты (Ш x В x Г) в мм

150 x 125 x 150

Масса

3.4 кг

Способы монтажа

Установка на профильную шину EN 60715 35x7.5/15

Аксессуары

Модуль резервирования (6EP1961-3BA20)
