Модуль относится к семейству SlimLine S22.5 и позволяет выявлять замыкания на землю: - “Плюсовой” жилы линии AS-интерфейса.
- “Минусовой” жилы линии AS-интерфейса.
- В цепях подключения датчиков и исполнительных устройств, получающих питание от AS-интерфейса.
Модуль контроля замыканий на землю является пассивным модулем и не требует задания сетевого адреса. Если в системе отсутствуют повторители, то для контроля всей системы достаточно использовать один модуль. В системах с повторителями модули контроля замыканий на землю устанавливаются на каждом сегменте сети. |

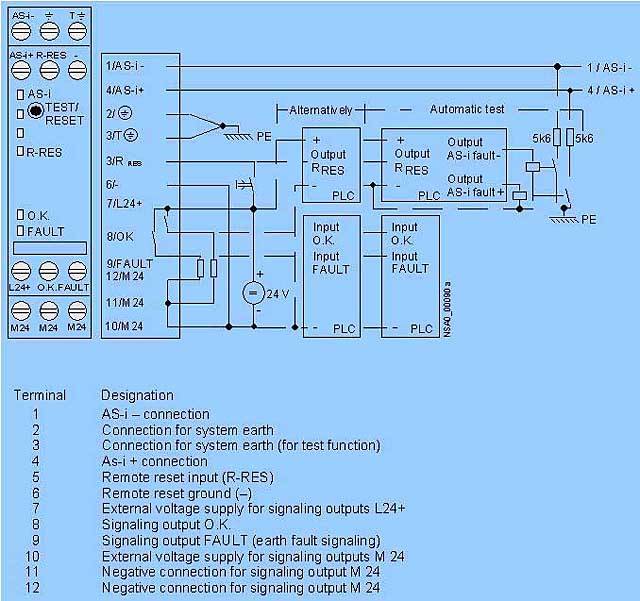

ФункцииКонтроль состояния системы осуществляется по встроенным светодиодам модуля. Кроме того, сообщения о замыкании могут выводиться через два встроенных выхода. Сброс модуля после обнаружения неисправности может быть выполнен отключением питания AS-интерфейса или применением внешней кнопки сброса. Модуль не контролирует замыканий на землю в цепях вспомогательных блоков питания.  Возможности подключения |
Технические данные | | Модуль контроля замыканий на землю | | | Подключение винтовыми клеммами | Подключение пружинными клеммами | | | 3RK1 408-8KE00-0AA2 | 3RK1 408-8KG00-0AA2 | | Потребляемый ток, мА | ≤ 40 | | Защита от неправильной полярности | Есть | | Заземление | 10% UAS-i ≤ UGND ≤ 90% UAS-i | | Низкий уровень сигнала | | | | ≤ 1,5 | | Высокий уровень сигнала | | | | ≥ 10 | | | ≥ 6 | | Допустимая токовая нагрузка | | | | 1 (max. 2 на модуль) | | | 500 (24 V) | | | 200 (48 V) | | Количество срабатываний DC 12 | 2*106 | | Рабочее напряжение, В | 24 ... 48 DC | | Степень защиты | IP20 | | Размеры (H x B x T), мм | 102 х 22,5 х 92 | | Расчетная температура, °C | 25 | | Рабочая температура окружающей среды, °C | -25 ... +70 | | Температура хранения, °C | -40 ... +85 |
|
Чертеж  |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RK1408-8KE00-0AA2 | AS-I SLIMLINE МОДУЛЬ S22.5, КОНТРОЛЬ ЗАМЫКАНИЙ НА ЗЕМЛЮ, IP20,1 X 1 ВХОД, УДАЛЕННЫЙ СБРОС, 2 X СИГНАЛЬНЫХ ВЫХОДА, РЕЛЕЙНЫЕ, 1A DC12 1A (2A MAX.) DC13 500MA (24V) ВИНТОВЫЕ ЗАЖИМЫ, ШИРИНА МОДУЛЯ 22.5 MM, НЕ ТРЕБУЕТСЯ AS-I АДРЕС, КОНТРОЛЬ ТОЛЬКО AS-ИНТЕРФЕЙС ONLY | 0.142 | 3 - 5 недель (P) | 1 | | 3RK1408-8KG00-0AA2 | AS-ИНТЕРФЕЙС SLIMLINE MODULE S22.5; КОНТРОЛЬ КЗ НА ЗЕМЛЮ IP20;1 X 1ВХОД, УДАЛЕННЫЙ СБРОС 2 X СИГНАЛ. ВЫХОДА, РЕЛЕЙНЫЕ, 1A DC12 1A (2A MAX.) DC13 500MA (24V) ПРУЖИННЫЕ ЗАЖИМЫ ШИРИНА МОДУЛЯ 22.5 MM, НЕ ТРЕБУЕТСЯ AS-I АДРЕС, КОНТРОЛЬ ТОЛЬКО AS-ИНТЕРФЕЙСА | 0.117 | 3 - 5 недель (P) | 1 |
|
|
