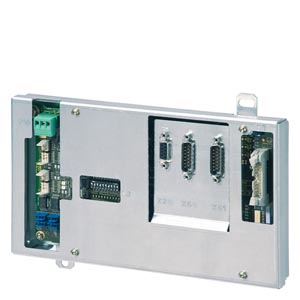

Модуль подключения маховичков Модуль подключения маховичков SINUMERIK для PROFIBUS может использоваться для подключения двух маховичков или маховичка ручного пульта управления типа B-MPI и ручного мини пульта управления.
На модуле подключения маховичков SINUMERIK для PROFIBUS имеются цифровые входы, выходы, подключения для поворотных регуляторов ручной коррекции и маховичков, а также интерфейс PROFIBUS DP для коммуникации.
Модуль подключения маховичков SINUMERIK для PROFIBUS сконструирован для монтажа в электрошкафе.
Область применения
Модуль подключения маховичков Дополнительные входы и выходы требуются для соединения блока маховичков типа B-MPI или мини блока маховичков в добавление к соединению самих маховиков. По этой причине мы рекомендуем использование дополнительных модулей входов/выходов таких как SIMATIC для требуемых входных сигналов.
Дизайн
Модуль подключения маховичков Интерфейсы:
- PROFIBUS DP
- для 6 входов
- для 6 входов и 6 выходов (необходим дополнительный комплект кабелей)
- для 16 клавиш прямого вводаOP 012/OP 015A/TP 015A
- для 2 маховичков
Интеграция
Модуль подключения маховичков Модуль подключения маховичков SINUMERIK для PROFIBUS может использоваться с:
- SINUMERIK 810D powerline/840Di/840D powerline через PROFIBUS DP
- SINUMERIK 840Di sl/840D sl через PROFIBUS DP
Технические данные
Модуль подключения маховичков | Заказной номер | 6FC5303-0AA02-0AA0 |
| Название продукта | Модуль подключения маховичков SINUMERIK |
| Входное напряжение | 24 В DC |
| Потребляемая мощность, макс. | 15.2 Вт |
| Класс защиты по EN 60529 (IEC 60529) | IP 00 |
| Уровень влажности в соответствие с EN 60721-3-3 | Класс 3K5 Конденсат и образование льда исключены. Минимальная температура воздуха 0°C (+32°F) |
| Относительная атмосферная влажность |
|
| 5 ... 95% при +25°C (+77°F) |
| 5 ... 95% при +25°C (+77°F) |
| 5 ... 95% при +25°C (+77°F) |
| Окружающая температура |
|
| -25 ... +55°C (-13 ... +131°F) |
| -25 ... +55°C (-13 ... +131°F) |
| 0 ... +55°C (+32 ... +131°F) |
| Вес, прибл. | 0.82 кг (1 фунт 12 унций) |
| Размеры |
|
| 234 мм (9.21 дюйма) |
| 137 мм (5.39 дюйма) |
| 40 мм (1.57 дюйма) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5303-0AA02-0AA0 | 714 | SINUMERIK 840D SL МОДУЛЬ ПОДКЛЮЧЕНИЯ МАХОВИЧКА PROFIBUS | 789.66 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5247-0AA34-0AA2 | 714 | SINUMERIK OVERRIDE SWITCH 16G T=24 C DIAL ДЛЯ SPINDLE AND RAPID TRAVERSE, CABLE ДЛЯ MACHINE CONTROL PANEL OP032S AND PUSH- BUTTON PANEL PP031-MC AND EXTERNAL MOUNTING; ROTARY KNOB AND DIAL IN OLD AND NEW DESIGN | 116.63 |
| 6FC5247-0AA35-0AA0 | 714 | SINUMERIK КОМПЛЕКТ КАБЕЛЕЙ ДЛЯ ДОПОЛНИТЕЛЬНЫХ КНОПОК/ИНДИКАТОРОВ СТАНОЧНОГО ПУЛЬТА 60 ШТ. 500MM | 256.80 |
| 6FC5247-0AF12-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ШПИНДЕЛЯ/УСКОРЕННОГО ХОДА 1X 16G, T=24, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ШПИНДЕЛЯ | 84.53 |
| 6FC5247-0AF13-1AA0 | 714 | SINUMERIK ЭЛЕКТРОННЫЙ ПРОЦЕНТОВОЧНЫЙ ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧИ/УСКОРЕННОГО ХОДА 1X 23G, T=32, КРЫШКА, РУКОЯТКА, УКАЗАТЕЛЬ, ДИСК ШКАЛЫ УСКОРЕННОГО ХОДА + ПОДАЧИ | 84.53 |
| 6FC5303-0AA02-0AA0 | 714 | SINUMERIK 840D SL МОДУЛЬ ПОДКЛЮЧЕНИЯ МАХОВИЧКА PROFIBUS | 789.66 |
