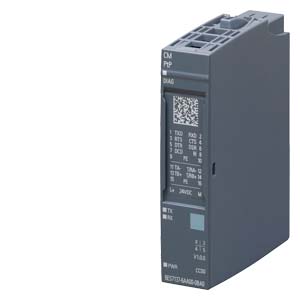

Модуль последовательного интерфейса CM PtP - Коммуникационный модуль CM PtP;для установки коммуникационных соединений через последовательные интерфейсы RS232 и RS422. Использование интерфейса RS485 в средиме свободно программируемого порта, поддержки протоколов3964(R) и USS, максимальная скорость обмена данными 19.2 Кбит/с, длина сообщения до 2 Кбайт, емкость буфера приемопередатчика 4 Кбайт.
- Поддерживаемые протоколы
- Свободно программируемый порт: с настраиваемым пользователем форматом сообщений.
- 3964(R) для повышения надежности передачи.
- Ведущее устройство Modbus RTU (требует наличия инструкций в SIMATIC S7).
- Ведомое устройство Modbus RTU (требует наличия инструкций в SIMATIC S7).
- USS, поддерживается на уровне инструкций.
- Свойства интерфейса:
- RS232 с вспомогательными сигналами.
- RS422 для дуплексных соединений.
- RS485 для полудуплексных многоточечных соединений.
- Скорость обмена данными от 300 до 115200 бит/с.
- Установка на базовый блок типа A0 с автоматическим механическим кодированием.
- Светодиоды индикации наличия ошибок в работе модуля, его режимов работы, наличия напряжения питания.
- Индикация режимов приема и передачи данных.
- Маркировка на фронтальной части корпуса:
- Идентификационная информация.
- Матричный 2D код (заказной и серийный номер).
- Схема подключения внешних цепей.
- Цветовая маркировка коммуникационного модуля: серебристый квадрат.
- Версия аппаратуры и встроенного программного обеспечения.
- Заказной номер.
- Опциональные элементы:
- Этикетка для маркировки модуля.
- Идентификационная табличка для маркировки модуля.
Область применения
Модуль последовательного интерфейса CM PtP - Установка коммуникационных соединений между контроллером и внешними партнерами по связи.
- Широкий набор настраиваемых параметров для гибкой адаптации к партнеру по связи.
- В режиме ведущего устройства Modbus RTU: обслуживание до 30 ведомых устройств через сеть Modbus RTU.
Дизайн
Модуль последовательного интерфейса CM PtP Используемые базовые блоки
Для установки модуля CM PTP используются стандартные базовые блоки станции ET 200SP. Отдельные сигналы системы связи передаются через соответствующие контакты терминальной коробки.
Светлый базовый блок формирует начало новой потенциальной группы. Внешнее питание подводится именно к этому базовому блоку. Первый базовый блок, следующий сразу за интерфейсным модулем, всегда должен быть светлым.
Следующие за светлым темные базовые блоки формируют общую внутреннюю шину питания внешних цепей соответствующей потенциальной группы. Очередной светлый базовый блок прерывает шину питания внешних цепей предшествующей и начинает очередную потенциальную группу.
Для установки модулей CM PTP необходимы базовые блоки типа A0.
Элементы заземления экранов соединительных кабелей
Для сокращения монтажных объемов и улучшения показателей электромагнитной совместимости используются специальные элементы заземления экранов соединительных кабелей, легко монтируемые на базовые блоки. Элементы заземления состоят из соединительного элемента и экранирующего терминала. Соединительный элемент устанавливается на базовый блок и формирует низкоомное электрическое соединение с заземленной профильной шиной станции. Экранирующий терминал устанавливается на соединительный элемент и обеспечивает фиксацию кабеля в рабочем положении и получение электрического подключения экрана кабеля к соединительному элементу.
Технические данные
Модуль последовательного интерфейса CM PtP |
| 6ES7137-6AA00-0BA0 |
| Общие сведения | |
| Функции: |
|
| Есть; I&M 0 |
| Инструментальные средства проектирования: |
|
| От V12.0 |
| От V5.5 SP2 или выше с GSD файлом |
| V2.3 |
| Монтаж |
|
| Монтаж | На базовый блок типа A0 |
| Напряжение питания |
|
| Номинальное напряжение питания | =24 В |
| Допустимое отклонение напряжения вниз от номинального | =19.2 В |
| Допустимое отклонение напряжения вверх от номинального | =28.8 В |
| Защита от неправильной полярности напряжения | Есть |
| Потребляемый ток |
|
| Номинальное значение | 29 мА |
| Потери мощности |
|
| Типовое значение | 0.7 Вт |
| Интерфейсы |
|
| 1-й интерфейс: |
|
|
|
| Есть |
| Есть |
| Есть |
| Типы интерфейсов |
|
| RS 232: |
|
| 115.2 Кбит/с |
| 15 м |
| RTS, CTS, DTR, DSR, RI, DCD |
| RS 485: |
|
| 115.2 Кбит/с |
| 1 200 м |
| RS 422: |
|
| 115.2 Кбит/с |
| 1 200 м |
| Есть |
| Есть |
| Протоколы |
|
| Встроенные протоколы: |
|
|
|
| 2 Кбайт |
| 7 или 8 |
| 1 или 2 |
| Нет, по четности, по нечетности, всегда 1, всегда 0, любой |
|
|
| 2 Кбайт |
| 7 или 8 |
| 1 или 2 |
| Нет, по четности, по нечетности, всегда 1, всегда 0, любой |
|
|
| 32 |
| Буфер сообщений: |
|
| 4 Кбайт |
| 255 |
| Состояния, прерывания, диагностика |
|
| Аварийные сообщения: |
|
| Есть |
| Нет |
| Диагностические сообщения: |
|
| Есть |
| Есть |
| Диагностические светодиоды индикации: |
|
| Есть |
| Есть |
| Есть |
| Есть |
| Гальваническое разделение цепей |
|
| Между внутренней шиной и интерфейсом | Есть |
| Изоляция |
|
| Испытательное напряжение изоляции | =707 В |
| Условия эксплуатации |
|
| Диапазон рабочих температур: |
|
| 0 °C |
| 60 °C |
| 0 °C |
| 50 °C |
| Работа в ET 200SP |
|
| Под управлением SIMATIC S7-300 | Есть |
| Под управлением SIMATIC S7-400 | Есть |
| Под управлением SIMATIC S7-1200 | Есть |
| Под управлением SIMATIC S7-1500 | Есть |
| Под управлением стандартного контроллера PROFINET IO | Есть |
| Габариты |
|
| Ширина | 15 мм |
| Высота | 73 мм |
| Глубина | 58 мм |
| Масса |
|
| Приблизительно | 30 г |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7137-6AA00-0BA0 | 255 | ET 200SP, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM PTP ДЛЯ ET 200SP. МОДУЛЬ CM PTP ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО ПОДКЛЮЧЕНИЯ ПО RS422, RS485 И RS232. ПОДДЕРЖКА СВОБОДНО ПРОГРАММИРУЕМОГО ПОРТА, 3964(R) , USS, MODBUS RTU MASTER, SLAVE, ДО 115200 КБИТ/С | 286.20 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7193-6BP00-0BA0 | 255 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, БЕЗ ДОП. КЛЕММ (AUX), ПОДКЛЮЧЕНИЕ К СУЩ. НАГРУЗОЧНОЙ ГРУППЕ (БАЗОВОГО БЛОКА СЛЕВА) Ш Х В: 15MMX117MM | 13.89 |
| 6ES7193-6BP00-0DA0 | 255 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A0+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, БЕЗ ДОП. КЛЕММ (AUX), НОВАЯ НАГРУЗОЧНАЯ ГРУППА, Ш Х В: 15MMX117MM | 24.49 |
| 6ES7193-6BP20-0BA0 | 255 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A10+2B, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, С 10 ДОП. (AUX) -КЛЕММАМИ, ПОДКЛЮЧЕНИЕ К СУЩ. НАГРУЗОЧНОЙ ГРУППЕ (БАЗОВОГО БЛОКА СЛЕВА) Ш Х В: 15MMX141MM | 18.55 |
| 6ES7193-6BP20-0DA0 | 255 | SIMATIC ET 200SP, БАЗОВЫЙ БЛОК BU15-P16+A10+2D, ТИП A0, ВТЫЧНЫЕ КЛЕММЫ, С 10 ДОП. (AUX) -КЛЕММАМИ, НОВАЯ НАГРУЗОЧНАЯ ГРУППА, Ш Х В: 15MMX141MM | 29.15 |
| 6ES7193-6LF30-0AW0 | 255 | SIMATIC ET 200SP, 160 ШИЛЬДИКОВ-ИДЕНТИФИКАТОРОВ, 10 ЛИСТОВ (160 ШТУК), ДЛЯ ШИННЫХ АДАПТЕРОВ, БАЗОВЫХ БЛОКОВ, ИНТЕРФЕЙСНЫХ И СИГНАЛЬНЫХ МОДУЛЕЙ ET 200SP | 25.97 |
| 6ES7193-6LR10-0AA0 | 255 | SIMATIC ET 200SP, 500 МАРКИРОВОЧНЫХ ПОЛОСОК, СВЕТЛО-СЕРЫЕ, РУЛОН С 500 МЕТКАМИ | 135.68 |
| 6ES7193-6SC00-1AM0 | 255 | SIMATIC ET 200SP, 5 ЗАЗЕМЛЯЮЩИХ КЛЕММ И 5 ЗАЗЕМЛЯЮЩИХ ПЛАСТИН, ДЛЯ ПРЯМОГО ПОДКЛЮЧЕНИЯ | 49.18 |
