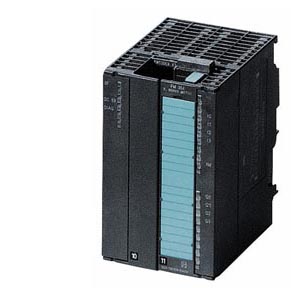

Модуль позиционирования FM 354 1-о осевой модуль позиционирования FM 354 для шаговых электродвигателей соответствует в конструкции
серии SIMATIC S7-300.
Сферы применения FM 354:
- аналоговая вспомогательная ось с управлением положением у SINUMERIK 810D и SINUMERIK 840D, к примеру, как ось подачи, регулирования, отладки или загрузки
- позиционирование сервоосей с управлением положением
- автономный режим в SIMATIC S7-300.
Область применения
Модуль позиционирования FM 354 - Вспомогательная аналоговая ось с регулированием положения в SINUMERIK 810Dpowerline и 840Dpowerline, например, как ось подачи, замены инструмента, наладки или загрузки
- Позиционирование сервоосей с регулированием положения
- Автономный режим в SIMATICS7-300.
Интеграция
Модуль позиционирования FM 354 Обзор подключений FM 354
Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.
Технические данные
Модуль позиционирования FM 354 | Заказной номер | 6ES7 354-1AH01-0AE0 |
|---|---|
| Название продукта | Модуль позиционирования FM 354 |
| Входное напряжение | 24 В DC |
| Потребляемая мощность, макс. | 8 Вт |
| Класс защиты по EN 60529 (IEC 60529) | IP20 |
| Уровень влажности согласно EN 60721-3-3 | Класс 3K5 конденсация и образование льда исключаются. Мин. Температура воздуха 0 °C (+32 °F). |
| Окружающая температура |
|
| -40...+70 °C (-40 ... +158 °F) |
| -40...+70 °C (-40 ... +158 °F) |
| 0...+55 °C (+32 ... +131 °F) |
| Вес, прибл. | 0.55 кг (1.21 фунта) |
| Размеры |
|
| 80 мм (3.15 дюйма) |
| 125 мм (4.92 дюйма) |
| 118 мм (4.65 дюйма) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7354-1AH01-0AE0 | 7ZZ | SIMATIC S7-300,МОДУЛЬ ПОЗИЦИОНИРОВАНИЯ ПРИВОДОВ С СЕРВОДВИГАТЕЛЯМИ, ЗАМЕНА БЕЗ PG, НЕОБХОДИМ STEP7В3.1 ВКЛ. ПАКЕТ ПРОЕКТИРОВАНИЯ НА CD | 1001.91 |
| 6ES7354-1AH01-8AG0 | 7ZZ | SIMATIC S7-300, РУКОВОДСТВО ПО МОДУЛЮ ПОЗИЦИОНИРОВАНИЯ FM354 НЕМЕЦКИЙ | 113.29 |
| 6ES7354-1AH01-8BG0 | 7ZZ | SIMATIC S7-300, РУКОВОДСТВО ПО МОДУЛЮ ПОЗИЦИОНИРОВАНИЯ FM354 АНГЛ. | 113.29 |
| 6ES7354-1AH01-8CG0 | 7ZZ | SIMATIC S7-300, РУКОВОДСТВО ПО МОДУЛЮ ПОЗИЦИОНИРОВАНИЯ FM354 ФРАНЦУЗСКИЙ | 113.29 |
| 6ES7354-1AH01-8EG0 | 7ZZ | SIMATIC S7-300, РУКОВОДСТВО ПО МОДУЛЮ ПОЗИЦИОНИРОВАНИЯ FM354 ИТАЛЬЯНСКИЙ | 113.29 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7392-1AJ00-0AA0 | 230 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ | 23.11 |
| 6FC5263-0AA03-0AB0 | 7ZZ | SINUMERIK FMNC 840D/810D EDIT FM WINDOWS РЕДАКТОР ПРОГРАММ NC ДЛЯ FM 353/354/357 ДЛЯ ОБРАБОТКИ, ЗАГРУЗКИ В ПАМЯТЬ NC-ПРОГРАММ СО СТАНДАРТНЫМ PG/PC ФОРМА ПОСТАВКИ: CD НЕМЕЦКИЙ/АНГЛИЙСКИЙ АКТУАЛЬН. ВЕРСИЯ ПО ПОСТАВЛЯЕТСЯ В КОМПЛЕКТЕ: V1.5 | 315.33 |
| 6FX50.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК SSI 6FX2001-5) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 58.44 |
| 6FX80.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (SSI АБСОЛЮТНЫЙ ДАТЧИК 6FX2001-5) 4X2X0,34+4X0,5 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,3 ММ | 54.91 |
