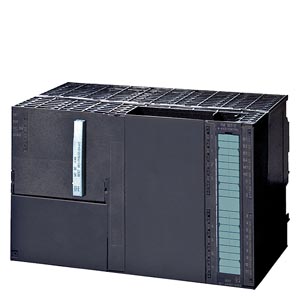

Модуль позиционирования FM 357-2 FM 357-2 это траекторное и позиционирующее управление для интеллектуального управления движением макс. 4-х осей. Он имеет широкую сферу применения:
- от отдельных независимых позиционирующих осей до
- интерполяционных многоосевых управлений траекторией
Типичные области применения:
- обработка металла, дерева, пластика и камня
- текстильная и упаковочная техника
- намоточные станки
- область манипуляции
FM 357-2 управляет:
- шаговыми приводами
- осями сервоприводов с управлением положением
Это модуль для SIMATIC S7-300 и может использоваться вместе с SIMATIC CPU 314 C или больше, при этом до 3-х модулей может комбинироваться с одним CPU. Для управления и наблюдения используются SIMATIC HMI-OP, к примеру, B. OP17, OP27 или устройства Windows-CE от TP 170B (с ProTool V6).
Пакет проектирования содержит удобную программу для ввода в эксплуатацию, позволяющую осуществлять удобный ввод в эксплуатацию из STEP 7.
FM 357-2 состоит из базового модуля и заказываемого отдельно системного микропрограммного обеспечения. Оно предлагается в трех вариантах: FM 357-2L (Export), FM 357-2LX (Standard) и FM 357-2H (Standard).
У FM 357-2H один модуль.
Область применения
| | Обзор | | Интеграция |
Модуль позиционирования FM 357-2 - Обработка металла, дерева, пластмассы и камня
- Текстильная и упаковочная промышленность
- Намоточные станки
- Системы манипулирования
FM 357-2 используется в разных областях, начиная с отдельных независимых осей позиционирования и заканчивая многоосевыми интерполирующими системами управления траекториями.
Дизайн
| | Обзор | | Интеграция |
Модуль позиционирования FM 357-2 FM 357-2 состоит из основного модуля и отдельно заказываемого системного программного обеспечения. Он поставляется в 3 вариантах, FM 357-2L, FM 357-2LX и FM 357-2H.
Пакет проектирования содержит удобную для пользователя программу пуско-наладки, которая позволяет пользователю установить систему, исходя из STEP 7.
Функции
| | Обзор | | Интеграция |
Модуль позиционирования FM 357-2 FM 357-2 c системным микропрограммным обеспечением FM 357-2L
- 4 контура измерения для подключения сервоосей с управлением положением или шаговых приводов или внешней
Master-оси
- интерфейс для SIMODRIVE 611 universal или SIMOVERT MASTERDRIVES MC через PROFIBUS DP с Motion Control (не для FM 357-2H в комбинации с HT 6)
- связь осей:
линейная, круговая интерполяция, отдельные оси
- синхронный ход осей через структуру буксировки или таблицы кривых (электронный дисковый кулачок) и с внешним Master
- управление движениями с программируемым ускорением и ограничением рывка
- трансформируемые системы координат
- режимы работы
периодический, размер шага, референтная точка, MDI (Manual Data Input), автоматика, автоматический отдельный кадр
- путевые сигналы (механизм уставок)
- специальные программы АВАРИЙНОГО ОСТАНОВА с быстрым перезапуском
- управляемая программой задача движения из программы движения, М-команды
- параметрируемые программы для переменных пользователя
- программирование по DIN 66025 с элементами высокоуровневого языка (шлифование, условия)
- архивация данных на Memory Card (опция)
- многоканальная способность (определение до 4-х каналов в любой комбинации, 1 канал у FM 357-2H)
FM 357-2 c системным микропрограммным обеспечением FM 357-2LХ
Как FM 357-2L, но дополнительно:
- сплайн-интерполяция (A-, B-, C-сплайны) для определения движений через опорные точки
- высококачественные функции портала („Gantry”)
- гибкие синхронные действия (расширенные обработчик прерываний)
- обработка измерительного щупа без задержек
- программируемое наложение маятниковых движений
- зависящее от скорости движения по траектории управление переменными
- программируемый наезд на жесткий упор
- защищенные области 3D
FM 357-2 c системным микропрограммным обеспечением FM 357-2Н
Как FM 357-2LХ, но дополнительно:
- трансформация координат для гибких-, Scara- и портальных систем, сравнимо с „Пакетом трансформаций Handling“ с макс. 4 осями в одном канале
- функции Teach In с Handheld Terminal SINUMERIK HT 6
Интеграция
| | Обзор | | Интеграция |
Модуль позиционирования FM 357-2 Обзор подключений FM 357-2
Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.
Технические данные
| | Обзор | | Интеграция |
Модуль позиционирования FM 357-2 | Заказной номер | 6ES7 357-4AH01-0AE0 |
|---|---|
| Название продукта | Модуль позиционирования FM 357-2 |
| Входное напряжение | 24 В DC |
| Потребляемая мощность, тип. | 24 Вт |
| Программируемая скорость перемещения, макс. | 1.000 м/мин (3.281 фут/мин) |
| Потребляемая мощность с задней панели шины 5 В DC, макс. | 100 мA |
| Программная память ЧПУ | 750 кБт |
| Сигнал цикла (T, *T) | согласно RS 422 |
| Сигнал направления (D, *D) | согласно RS 422 |
| Сигнал разблокировки (F, *F) | согласно RS 422 |
| Частота датчика для T, *T макс. | 750 кГц |
| Класс защиты по EN 60529 (IEC 60529) | IP20 |
| Уровень влажности согласно EN 60721-3-3 | Класс 3K5 конденсация и образование льда исключаются. Мин. Температура воздуха 0 °C (+32 °F). |
| Окружающая температура |
|
| -40...+70 °C (-40 ... +158 °F) |
| -40...+70 °C (-40 ... +158 °F) |
| 0...+55 °C (+32 ... 131 °F) |
| Вес, прибл. | 1.2 кг (2.65 фунта) |
| Размеры |
|
| 200 мм (7.87 дюйма) |
| 125 мм (4.92 дюйма) |
| 118 мм (4.65 дюйма) |
Заказные данные
| | Обзор | | Интеграция |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7357-4AH00-8AG0 | 7ZZ | РУКОВОДСТВО FM 357-2,НЕМЕЦКИЙ АКТУАЛЬНЫЙ ВЫПУСК | 119.95 |
| 6ES7357-4AH00-8BG0 | 7ZZ | РУКОВОДСТВО FM 357-2, АНГЛ. АКТУАЛЬНЫЙ ВЫПУСК | 119.95 |
| 6ES7357-4AH00-8CG0 | 7ZZ | РУКОВОДСТВО FM 357-2, ФРАНЦУЗСКИЙ АКТУАЛЬНЫЙ ВЫПУСК | 119.95 |
| 6ES7357-4AH00-8EG0 | 7ZZ | РУКОВОДСТВО FM 357-2, ИТАЛЬЯНСКИЙ АКТУАЛЬНЫЙ ВЫПУСК | 119.95 |
| 6ES7357-4AH01-0AE0 | 7ZZ | SIMATIC S7-300, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ FM 357-2 (M80486 CPU) ДЛЯ ПОЗИЦИОНИРОВАНИЯ И УПРАВЛЕНИЯ ДВИЖЕНИЕМ ПРИВОДОВ С ШАГОВЫМИ И СЕРВОДВИГАТЕЛЯМИ (4 ИЗМЕРИТЕЛЬНЫХ КОНТУРА) | 1491.73 |
| 6ES7357-4AH03-3AE0 | 7ZZ | SIMATIC S7-300, СИСТЕМНОЕ ПО L ВКЛ. ПАКЕТ ДЛЯ ПРОЕКТИРОВАНИЯ ДЛЯ FM357-2, ПОЗИЦИОНИРОВАНИЕ И УПРАВЛЕНИЕ ДВИЖЕНИЕМ ПРИВОДОВ С ШАГОВЫМИ И СЕРВОДВИГАТЕЛЯМИ, ФОРМА ПОСТАВКИ: КАРТА ПАМЯТИ + CD | 1152.78 |
| 6ES7357-4BH03-3AE0 | 7ZZ | SIMATIC S7-300,СИСТЕМНОЕ ПО LX ВКЛ. ПАКЕТ ДЛЯ ПРОЕКТИРОВАНИЯ ДЛЯ FM357-2, ПОЗИЦИОНИРОВАНИЕ И УПРАВЛЕНИЕ ДВИЖЕНИЕМ ПРИВОДОВ С ШАГОВЫМИ И СЕРВОДВИГАТЕЛЯМИ, ФОРМА ПОСТАВКИ: КАРТА ПАМЯТИ + CD | 1779.86 |
| 6ES7357-4CH03-3AE0 | 7ZZ | SIMATIC S7-300, СИСТЕМНОЕ ПО H ВКЛ. ПАКЕТ ДЛЯ ПРОЕКТИРОВАНИЯ ДЛЯ FM357-2, ПОЗИЦИОНИРОВАНИЕ И УПРАВЛЕНИЕ ДВИЖЕНИЕМ ПРИВОДОВ С ШАГОВЫМИ И СЕРВОДВИГАТЕЛЯМИ, ФОРМА ПОСТАВКИ: КАРТА ПАМЯТИ + CD | 1838.80 |
Аксессуары
| | Обзор | | Интеграция |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7392-1AM00-0AA0 | 230 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ | 36.57 |
| 6FC5263-0AA03-0AB0 | 7ZZ | SINUMERIK FMNC 840D/810D EDIT FM WINDOWS РЕДАКТОР ПРОГРАММ NC ДЛЯ FM 353/354/357 ДЛЯ ОБРАБОТКИ, ЗАГРУЗКИ В ПАМЯТЬ NC-ПРОГРАММ СО СТАНДАРТНЫМ PG/PC ФОРМА ПОСТАВКИ: CD НЕМЕЦКИЙ/АНГЛИЙСКИЙ АКТУАЛЬН. ВЕРСИЯ ПО ПОСТАВЛЯЕТСЯ В КОМПЛЕКТЕ: V1.5 | 315.33 |
| 6FX50.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК SSI 6FX2001-5) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 58.44 |
| 6FX50.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В ) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 51.95 |
| 6FX80.2-2CC11-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (SSI АБСОЛЮТНЫЙ ДАТЧИК 6FX2001-5) 4X2X0,34+4X0,5 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,3 ММ | 54.91 |
| 6FX80.2-2CD24-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В) 4X2X0,34 + 4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 60.11 |
