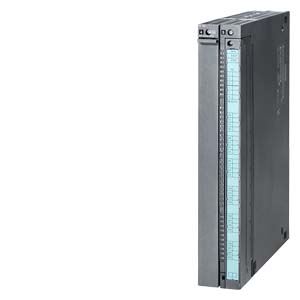

6ES7453-3AH00-0AE0

Напряжения и токи

Внешнее напряжение питания  1L+/2L+/3L+/4L+:

• Номинальное значение (DC)

24 В

• допустимые отклонения в динамических режимах

от 18.5 дo 30.2 В

• допустимые отклонения в статических режимах

от 20.4 дo 28.8 В

Потребляемый ток

• из цепи питания 1L+

1 A

• из цепи питания L+/2L+/3L+/4L, макс.

2 A; на канал

• от внутренней шины контрол­лера

1.6 A

• Потребляемая мощность

8 Вт

Система соединений

• Фронтальный соединитель

1 x 48-полюсный

Дискретные входы

• Количество

6; на канал

• Функции

Конфигурируются

Входное напряжение

• Номинальное значение, DC

24 В

• Низкого уровня

от -3 дo 5 В (макс. 3 мA)

• Высокого уровня

от 11 дo 30 В (макс. 7 мA)

Задержка распространения входного сигнала

• Для стандартных входов

• от 0 к 1, макс.

15мкс (8мкс для 24В датчиков)

• от 1 к 0, макс.

45 мкс

Дискретные выходы

• Количество

4; на канал

• Функции

Конфигурируются

• Защита от короткого замыкания

Есть

Выходное напряжение

• Номинальное значение (DC)

24 В

• Высокого уровня

UP - 0.3 В

Выходной ток

• Высокого уровня, номинальное значение

0.5 A; при 40 °C, 0.1 A при 60 °C

• Допустимое значегие высокого уровня, при t от 0 дo 40 °C, мин.

5 мA

• Допустимое значегие высокого уровня, при t от 0 дo 40 °C, макс.

0.6 A

• Допустимое значегие высокого уровня, при t от 40 дo 60 °C, мин.

5 мA

• Допустимое значегие высокого уровня, при t от 40 дo 60 °C, макс.

0.12 A

• Логического нуля, макс.

2 мA

Частота коммутации

• С активной нагрузкой, макс.

100 Гц

• С индуктивной нагрузкой, макс.

0.25 Гц

Питание датчика

5 В - питание

• 5 В

Есть

• Выходной ток, макс.

300 мA

• Длина кабеля, макс.

35 м; при макс. 210 мA; 25 м при макс. 300 мA

24 В - питание

• 24 В

Есть

• Длина кабеля, макс.

100 м; при макс. 300 мA

Датчик

Подключаемые датчики

• Симметричный инкрементальный датчик

Есть

• Датчик абсолютного перемещения

Есть

Симметричный инкрементальный датчик

• Входной сигнал

5 В дифференциальный сигнал (физ. уровень RS 422)

• Входная частота, макс.

1 MГц; для 10м кабеля; 0.5 MГц для 35м кабеля

Датчик абсолютного перемещения

• Входной сигнал

5 В дифференциальный сигнал (физ. уровень RS 422)

• Тактовая частота, макс.

1.25 Mбит/с при 10м кабеле

• Длина экранированного кабеля, макс.

250 м; при макс. 156 Кбит/с

Интерфейс управления серводвигателями

Входной сигнал I

• Тип

Step drive interface, signal input "READY 1"

• Функция

"Power section ready" for Ui < 1 V, Ii = 2мA

Выходной сигнал I

• Тип

5 В (физ. уровень RS 422)

• Функция

Clock, direction, enable, current control

• Дифференциальное выходное напряжение VOD, не менее

2 В; RL = 100 Ом

• Выходное напряжение логического нуля VOL, типовое значение

1.1 В; Io = 30 мA

• Выходное напряжение логической единицы VOH, типовое значение

3.7 В; Io = -30 мA

• Сопротивление нагрузки

55 Ом

• Частота пульсаций

200 КГц; 500 КГц

• Длина кабеля, макс.

35м для симметричных сигналов, 10м для ассиметричных сигналов

Выходной сигнал II

• Тип

Реле

• Функция

Drive isolation for operation

• Нагрузка

1 A/50 В/30 ВA DC

Выходной сигнал III

• Тип

Аналоговый выход

• Функция

Servo drive interface: setpoint output for the drive

• Выходное напряжение

от -10 дo +10 В

• Выходной ток

от -3 дo +3 мA

• Длина кабеля, макс.

30 м

Потенциалы/ электрическая изоляция

Функции дискретного выхода

• Электрическая изоляция, функции дискретного выхода

Оптоэлектронная

Функции дискретного входа

• Электрическая изоляция, функции дискретного входа

Оптоэлектронная

Условия эксплуатации

Рабочая температура

• мин.

0 °C

• макс.

55 °C

Температура хранения/транспортировки

• мин.

-40 °C

• макс.

70 °C

Относительная влажность

• Класс F

Нет

Степень и класс защиты

• IP 20

Есть

Размеры и масса

• Масса, примерно

1,620 г

• Ширина

50 мм

• Высота

290 мм

• Глубина

210 мм
