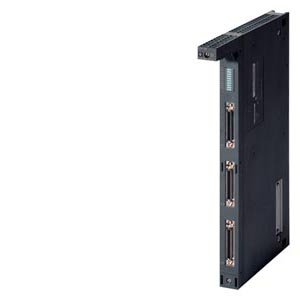

6DD1607-0CA1

Напряжение питания

Номинальное значение

• 5 В DC

Есть

• 24 В DC

Есть

Потребляемый ток

• Потребляемый ток, макс.

1.5 A

Дискретные входы

• Количество

16

Входное напряжение

• Номинальное значение, DC

24 В

• Низкого уровня

от -1 дo +6 В

• Высокого уровня

от +13 дo +33 В

Входной ток

• Низкого уровня, макс. (допустимый ток короткого замыкания)

0 мA

• Высокого уровня, типовое значение

3 мA

Задержка распространения входного сигнала

• Стандартные входы

• от 0 к 1, макс.

200 мкс

Дискретные выходы

• Количество

8

• Защита от короткого замыкания

Есть; электронная/на землю

• Ток короткого замыкания, не более

250 мA

• Ограничение выброса напряжения

Напряжение питания + 1 В

Выходное напряжение

• Низкого уровня (DC), макс.

3 В

• Высокого уровня (DC), макс.

Напряжение питания - 2.5 В

Выходной ток

• Номинальное значение высокого уровня

50 мA

• Допустимое значение высокого уровня при t от 0 до 40 °C, мин.

100 мA

• Низкого уровня, не менее

20 мкA

• Максимальный ток коммутации

80% при 50°C все выходы 50 мA

Задержка распространения выходного сигнала при активной нагрузке

• от "0" к "1", макс.

15 мкс

Аналоговые входы

• Количество

5 дифференциальных входов

Входные значения, напряжения

• от -10 В дo +10 В

Есть; от -10 В +/- 4 LSB до +10 В +/- 4 LSB (1 LSB = 4.88 мВ)

• Входное сопротивление (от -10 В дo +10 В)

470 КОм

Аналоговые выходы

• Количество

8 всего; 4 выхода 16 бит 4 выхода 12 бит

• Защита от короткого замыкания

На землю

• Ток срабатывания защиты

16 бит: 27 мA 12 бит: 100 мA

Выходной диапазон напряжений

• от -10 дo +10 В

Есть

Параметры цифро-аналогового преобразования

Время интегрирования и преобразования на канал

• Разрешающая способность

4 AA: 16 bits 4 AA: 12 бит5 AE: 12 бит

• Время преобразования на канал

4 AA(16 бит): 2 мкс4 AA(12 бит): 4 мкс 5 AE: 45 мкс

Питание датчика

• Выходное напряжение

прим. 14 В

• Выходной ток, номинальное значение

100 мA

• Защита от короткого замыкания

Электронная

Датчики

• Количество подключаемых датчиков, макс.

12; 8 инкрементальных датчиков (синхронизируемые), 4 абсолютных датчиков позиционирования

Подключаемые датчики

• Симметричные инкрементальные датчики

Есть

• Асимметричные инкрементальные датчики

Есть

• Абсолютные датчики позиционирования

Есть

Симметричные инкрементальные датчики

• Сигналы датчиков

Сигналы A и B, сдвинутые на 90º, а также сигнал нулевой отметки N

• Вид входных сигналов

Дифференциальные, 5 или 15В (выбирается)

• Частота следования импульсов, не более

2.5 MГц

Асимметричные инкрементальные датчики

• Сигналы датчиков

Сигналы A и B, сдвинутые на 90º, а также сигнал нулевой отметки N

• Вид входных сигналов

Дифференциальные, 5 или 15В (выбирается)

• Частота следования импульсов, не более

1 MГц

Абсолютные датчики позиционирования

• Тип входов

Дифференциальные, RS 485

• Форматы передачи данных

Код Грея, двоичный код

• Частота следования импульсов, не более

2 MГц

Точность

• Интегральная нелинейность, не более

±1 младший значащий разряд

Потенциалы/ электрическая изоляция

Функции аналогового выхода

• Электрическая изоляция, функции аналогового выхода

Нет

Функции аналогового входа

• Электрическая изоляция, функции аналогового входа

Нет

Функции дискретного выхода

• Электрическая изоляция, функции дискретного выхода

Нет

Функции дискретного входа

• Электрическая изоляция, функции дискретного входа

Нет

Размеры и масса

• Масса, примерно

1 кг

• Количество посадочных мест

1
