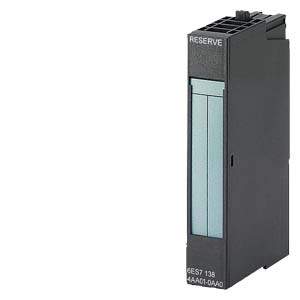

Модуль разделения потенциалов - Модуль разделения потенциалов с 4 выходами
- Выходной ток до 5 A на выход / до 10 A на модуль
- Номинальное выходное напряжение: определяется модулем контроля питания данной потенциальной группы
- Установка на терминальный модуль TM-E шириной 15 мм
Дизайн
Модуль разделения потенциалов | Назначение контактов модуля 4POTDIS (6ES7138-4FD00-0AA0) | |||
|---|---|---|---|
| Контакт | Назначение | Контакт | Назначение |
| 1 | L | 5 | L |
| 2 | L | 6 | L |
| 3 | M | 7 | M |
| 4 | M | 8 | M |
| A4 | AUX1 | A8 | AUX1 |
| A3 | AUX1 | A7 | AUX1 |
Обозначения:
L: напряжение питания нагрузки с клемм 2 и 6 модуля контроля питания PM-E
M: потенциал клемм 3 и 7 модуля контроля питания PM-E
AUX1: цепь заземления или шина питания напряжением до 230 В переменного тока
Технические данные
Модуль разделения потенциалов | Модуль разделения потенциалов | 6ES7138-4FD00-0AA0 |
|---|---|
| Общие технические данные |
|
| Поддержка операций синхронизации | Нет |
| Количество выходов | 4 |
| Длина кабеля, не более |
|
| 600 м |
| 1000 м |
| Длина параметров | 1 байт |
| Напряжения, токи, потенциалы |
|
| Номинальное напряжение питания нагрузки L+ (от модуля контроля питания) | =24 … 48 В; ~24 … 230 В |
| Нет |
| Суммарный ток всех выходов модуля, не более | 10 A |
| Гальваническое разделение цепей |
|
| Нет |
| Есть |
| Допустимая разность потенциалов |
|
| =75 В, ~240 В |
| Испытательное напряжение изоляции |
|
| =500 В, ~1500 В |
| Диагностические прерывания | Нет |
| Данные для выбора исполнительных устройств |
|
| Защита выходов от короткого замыкания | Нет, возможна через PM-E или внешние цепи |
| Габариты и мааса |
|
| Габариты Ш × В × Г (мм, общие размеры зависят от типа используемого терминального модуля) | 15 x 81 x 52 |
| Масса | Приблизительно 33 г |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-4FD00-0AA0 | 250 | SIMATIC-DP, МОДУЛЬ РАСПРЕДЕЛЕНИЯ ПОТЕНЦИАЛОВ, 4POTDIS ДЛЯ ET 200S, ШИРИНА 15MM | 18.38 |
