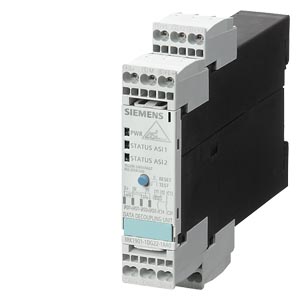

Модуль развязки данных S22.5

Разделы

Модуль развязки данных S22.5

При использовании модуля развязки данных S22.5 сеть AS-интерфейса может питаться постоянным напряжением 24 В DC или 30 В DC из стандартного павер пака.

Характеристики модуля развязки данных S22.5
  • Степень защита IP20
  • Малая ширина: 22.5 мм
  • Винтовые или пружинные зажимы
  • Модификации с одной или двойной развязкой данных
  • Работа с питающими напряжениями 24 В DC или 30 В DC , заземленные или незаземленные
  • Регулируемый порог ограничения тока 2 x 4 A
  • Встроенное реле контроля КЗ на землю
  • Диагностика при помощи светодиодов и сухих контактов
  • Сброс при помощи кнопки или удаленный сброс






Особенности

Модуль развязки данных S22.5



  • Использование стандартных павер паков DC 24 В или DC 30 В для питание сети AS-интерфейса
  • Высокая степень стандартизации
  • Дополнительная диагностика и вспомогательная информация
  • Быстрый ввод в эксплуатацию
  • Простой и дешевый способ построения одиночной или многоуровневой сети




Область применения

Модуль развязки данных S22.5

Модуль развязки данных AS-интерфейса разработан для сетей с напряжением питания 30 В или 24 В (AS интерфейс Power 24V).

Работа сети AS с модулем развязки данных и стандартным павер паком на 30 В DC возможна безо всяких ограничений. Все заявленные характеристики и свойства AS-интерфейса доступны во всех применениях.

AS-интерфейс Power24V использует павер пэк DC 24 V и модуль развязки данных и применяется в:

  • Компактные машины с использованием модулей входов и выходов AS-интерфейса
  • Применения где шкаф управления имеет AS уоединения с устройствами линейки SIRIUS Innovation (контакторы или компактные пускатели, например контакторы 3RT2 с функциональными модулями 3RA27 или компактные пускатели 3RA6 с модулями AS-интерфейса 3RA69).



Структура сети AS-интерфейса Power24V с модулем развязки данных S22.5

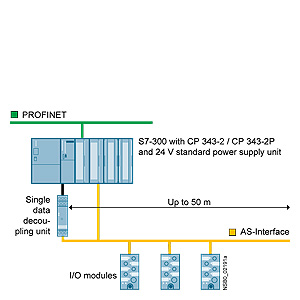

Структура сети AS-i Power24V с модулем развязки данныхt S22.5, одиночная сеть

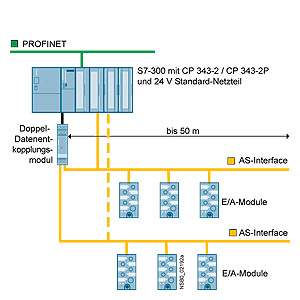

Структура сети  AS-i Power24V с модулем развязки данных S22.5, многоуровневая сеть




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
3RK1901-1DE12-1AA042CAS-I РАЗВЯЗКА 1 X 4A ВИНТ., AS-INTERFACE SINGLE DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ВИНТ.,-TYPE TERMINALS, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 1 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТCT, 97.06
3RK1901-1DE22-1AA042CAS-I РАЗВЯЗКА 2 X 4A ВИНТ., AS-INTERFACE DUAL DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ВИНТ.,-TYPE TERMINALS, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 2 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТCTS, R 127.65
3RK1901-1DG12-1AA042CAS-I РАЗВЯЗКА 1 X 4A ПРУЖ. AS-INTERFACE SINGLE DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ПРУЖИННЫЕ КЛЕММЫ, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 1 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТ 99.48
3RK1901-1DG22-1AA042CAS-I РАЗВЯЗКА 2 X 4A ПРУЖ. AS-INTERFACE DUAL DATA МОДУЛЬ РАЗВЯЗКИ, IP20, SLIMLINE S22.5 ПРУЖИННЫЕ КЛЕММЫ, ШИРИНА МОДУЛЯ 22.5 MM, IN: 24 V, / 30 V DC OUT: 2 X AS-I, 4 A, ВСТР. ЗАЩИТА ОТ ПЕРЕГРУЗКИ, ВСТР. ЗАЩИТА ОТ ЗАМЫКАНИЯ НА ЗЕМЛЮ, СИГНАЛЬНЫЙ КОНТАКТCT 129.95
