Модуль симуляции SM 374

Разделы

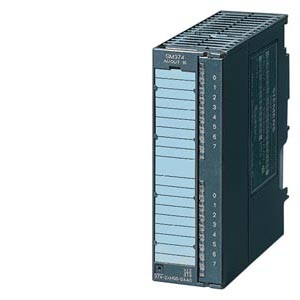

Модуль симуляции SM 374
  • Имитационный модуль для тестирования программы во время ее отладки и работы.
  • Имитация входных дискретных сигналов с помощью переключателей.
  • Индикация значений выходных дискретных сигналов с помощью светодиодов.






Область применения

Модуль симуляции SM 374

Применение модуля SM 374 повышает удобство выполнения наладочных работ в системах, построенных на основе программируемых контроллеров SIMATIC S7-300 и станций распределенного ввода-вывода SIMATIC ET 200M.




Дизайн

Модуль симуляции SM 374

Модуль характеризуется следующими показателями:

  • 16 встроенных переключателей для имитации входных дискретных сигналов контроллера.
  • 16 встроенных светодиодов для индикации значений выходных дискретных сигналов.
  • Три режима работы, выбираемые установкой переключателя в требуемое положение:
    • 16 входов - имитация работы модуля ввода дискретных сигналов,
    • 16 выходов - контроль работы модуля вывода дискретных сигналов,
    • 8 входов и 8 выходов - имитация работы модуля ввода-вывода дискретных сигналов.

Все переключатели закрыты защитной крышкой. Светодиоды вынесены на фронтальную панель модуля.

Модуль крепится на профильную шину и подключается к контроллеру с помощью шинного соединителя. Питание модуля осуществляется от внутренней шины программируемого контроллера или станции распределенного ввода-вывода.






Функции

Модуль симуляции SM 374

Функции модуля SM 374:

  • Имитация входных дискретных сигналов с помощью встроенных в модуль переключателей.
  • Индикация значений выходных дискретных сигналов с помощью встроенных в модуль светодиодов.
Режимы работы

Модуль устанавливается в контроллер S7-300/ станцию ET 200M на место тестируемого модуля ввода или вывода дискретных сигналов. Он позволяет воздействовать на программу формированием требуемого набора входных дискретных сигналов и контролировать формируемые программой значения выходных дискретных сигналов.Центральный процессор считывает значения входных сигналов и обрабатывает их в соответствии с алгоритмом, заданным программой пользователя. Результат обработки выдается в виде дискретных сигналов, которые индицируются светодиодами модуля.

.




Технические данные

Модуль симуляции SM 374



6ES7374-2XH01-0AA0

Потребляемый ток


  • Ток, потребляемый от внутренней шины контроллера, макс.

80 мA
  • Потребляемая мощность, типовое значение

0.35 Вт
  • Количество дискретных входов

16 переключателей
  • Количество дискретных выходов

16 светодиодов

Потенциалы/ электрическая изоляция



Функции дискретного выхода


    • Между каналами и внутренней шиной контроллера

Нет

Функции дискретного входа


    • Между каналами и внутренней шиной контроллера

Нет

Размеры и масса


  • Масса, примерно

190 г
  • Ширина

40 мм
  • Высота

125 мм
  • Глубина

120 мм






Дальнейшая информация

Модуль симуляции SM 374
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7374-2XH01-0AA0230SIMATIC S7-300, SM 374, ИМИТАЦИОННЫЙ МОДУЛЬ: 16 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ, 16 СВЕТОДИОДОВ ДЛЯ КОНТРОЛЯ ЗНАЧЕНИЙ ВЫХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ 225.78




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7390-0AA00-0AA0230SIMATIC S7-300, ЗАПАСНОЙ ШИННЫЙ СОЕДИНИТЕЛЬ 6.47
6ES7392-2AX00-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2BX00-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2CX00-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2DX00-0AA0230SIMATIC S7-300, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 10 МАРКИРОВОЧНЫХ ЭТИКЕТОК НА ЛИСТ, С ПЕРФОРАЦИЕЙ. ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 16-КАНАЛЬНЫХ СИГНАЛЬНЫХ МОДУЛЕЙ. НАНЕСЕНИЕ МАРКИРОВКИ НА ЛАЗЕРНОМ ПРИНТЕРЕ 50.88
6ES7392-2XX00-0AA0230SIMATIC S7-300, ЗАПАСНЫЕ ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК 6.51
6ES7392-2XY00-0AA0230SIMATIC S7-300, ЗАПАСНЫЕ ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК 8- И 16-КАНАЛЬНЫХ МОДУЛЕЙ, УПАКОВКА ИЗ 10 ШТУК 6.51
