| Заказной номер | 6EP1 961-2BA00 |
| Вход | Постоянное напряжение |
| Номинальное напряжение | 24 В DC |
| Диапазон напряжений | 22 - 30 В |
| Защита от перенапряжений | 35 В; 100 мс |
| Выход | Постоянное напряжение |
| Номинальное напряжение | Vвых. - 0.5 В |
| Допустимые отклонения / пульсации | В соответствии с входным напряжением |
| Число выходных каналов | 4 |
| Расчетный ток Iвых. к +60 °C | 10 А на канал |
| Диапазон уставок | 2 - 10 А на канал |
| Параллельное подключение каналов | Не допустимо |
| КПД | |
| Расчетный КПД при максимальном токе | Приблизительно 97 % |
| Потери мощности при максимальном токе | Приблизительно 30 Вт |

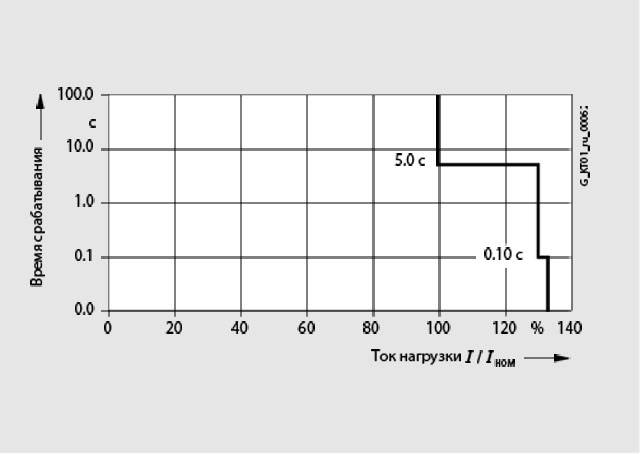

| Характеристики отключения | |
| Перегрузка по току | Iвых. = 1.0... 1.3 x значения уставки, приблизительно после 5 с |
| Ограничение тока | Iвых. = 1.3 x значения уставки приблизительно после 50 - 100 мс |
| Немедленное отключение | Iвых.> установленного значения и Vвх. <20 В |
| Сброс | Использование кнопки на модуле |
| Защита и контрольная проверка | |
| Защита мощности | FK2 плавкий предохранитель 15 А на канал |
| Индикаторы режима | Двухцветный светодиод на канал Зелёный - ОК Красный - перегрузка |
| Сигнальный контакт | Общий сигнализирующий замыкающий контакт (NO) |
| Безопасность | |
| Степень защиты (Международная Электротехническая Комиссия 536; VDE 0106 T1) | Класс III |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 |
| TÜV | Да |
| Маркировка СЕ | Да |
| UL/cUL (USA ) | Да |
| EMC | |
| Излучаемые помехи | EN 50081-2, EN 55022 Класса B |
| Помехоустойчивость | EN 50082-2 |
| Условия эксплуатации | |
| Температуры окружающего воздуха | 0 … +60°C с естественным охлаждением |
| Температура хранения | -25 … +85°C |
| Класс влажности | Климатический класс 3K3 по EN 60 721 |
| Механические характеристики | |
| Выводы | |
| - Вход +24 В | 2 зажима под винт 0.33 - 10 мм2 |
| - Вход 0 В | 2 зажима под винт 0.22 - 4 мм2 |
| - Выход 1 - 4 | 1 зажим под винт на канал 0.22 - 4 мм2 |
| - Сигнальный контакт | 2 винтовых вывода 0.22 - 4 мм2 |

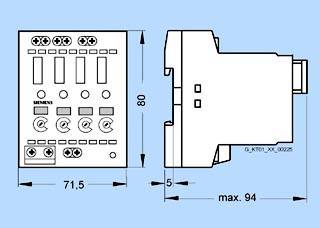

| Размеры (Ш x В x Г) в мм | 72 x 90 x 90 |
| Вес | 0.4 кг |
| Монтаж | Монтаж на стандартном профильной шине, DIN EN 50 022-35 x 15/7.5 |
