Модуль SSI датчиков SM 338 POS

Разделы

Модуль SSI датчиков SM 338 POS
  • Интерфейсный модуль для подключения до трех синхронно-последовательных (SSI) датчиков абсолютного перемещения.
  • Обработка информации, поступающей от SSI датчиков, программой STEP 7.
  • Прямая реакция контроллера на показания SSI датчиков.

Замечание:

Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.

http://www.siemens.com/simatic-technology






Область применения

Модуль SSI датчиков SM 338 POS

Модуль SM 338 POS может работать в составе программируемых контроллеров S7-300, а также в составе станций ET 200M, работающих под управлением систем автоматизации S7-300/ S7-400/ C7/ WinAC. В ET 200M модуль способен поддерживать изохронный режим работы (тактовую синхронизацию).
















Дизайн

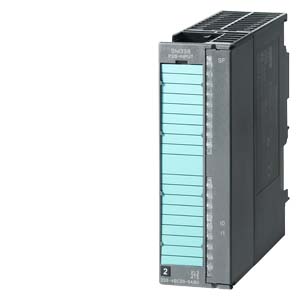

Модуль SSI датчиков SM 338 POS

Модуль входов POS оснащен:

  • 3 входами для подключения SSI датчиков
  • 2 дискретными входами
  • Выходом =24В для питания датчиков




Функции

Модуль SSI датчиков SM 338 POS

Модуль ввода POS преобразует сигналы датчика положения SSI от процесса в цифровое значение для S7-300.

Вы можете выбрать:

  • Циклическое считывание значений датчика

или

  • Считывание значений датчика изохронно по PROFIBUS DP.

Полученные данные затем могут быть обработаны напрямую в программе STEP 7, таким образом возможно прямое реагирование на значение датчика в системе перемещения.

В дополнении, сотояние датчика SSI м.б. заморожено через два цифровых входа на модуле. Это позволяет реализовать критические по времени приложения в области позиционирования.




Технические данные

Модуль SSI датчиков SM 338 POS



6ES7338-4BC01-0AB0

Напряжения и токи



Напряжение нагрузки L+


    • Номинальное значение (DC)

24 В
    • Допустимое значение, нижний предел (DC)

20.4 В
    • Допустимое значение, верхний предел (DC)

28.8 В

Потребляемый ток


  • Ток, потребляемый от источника L+ при холостом ходе, макс

10 мA
  • Ток, потребляемый от внутренней шины контроллера, макс

160 мA
  • Потребляемая мощность, типовое значение

3 Вт

Система соединений


  • Фронтальный соединитнль

20-полюсный

Дискретные входы



Длина кабеля, макс.


    • Экранированного

600 м

Входное напряжение


    • Низкого уровня

от -3 дo 5 В
    • Высокого уровня

от 11 дo 30.2 В

Входной ток


    • Низкого уровня, макс. (допустимый ток короткого замыкания)

2 мA
    • Высокого уровня, типовое значение

9 мA

Задержка распространения входного сигнала


  • Для стандартных входов


    • от 0 к 1, мин.

300 мкс

Питание датчика



24 В - питание


    • 24 В

Есть; L+ (-0.8 В)
    • Выходной ток, макс.

900 мA

Датчик


  • Подключаемые датчики, макс.

3

Подсоединяемые датчики


    • SSI-датчик

Есть
    • 2-проводное подключение датчиков BERO

Есть

SSI-датчик


    • Длина кабеля (экранированного), макс.

320 м; 320 м при 125 кГц, 160 м при 250 кГц, 60 м при 500 кГц, 20 м при 1 МГц

Состояния, прерывания, диагностика



Прерывания


    • Диагностические

Есть

Потенциалы/ электрическая изоляция


  • Характеристики

Нет

Размеры и масса


  • Масса, примерно

235 г
  • Ширина

40 мм
  • Высота

125 мм
  • Глубина

120 мм






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7338-4BC01-0AB0231SIMATIC S7-300, SM 338 POS: МОДУЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ 3 SSI ДАТЧИКОВ АБСОЛЮТНОГО ПЕРЕМЕЩЕНИЯ И ДЕКОДИРОВАНИЯ ИХ ПОКАЗАНИЙ, 2 ВХОДА ЗАМОРАЖИВАНИЯ, ПОДДЕРЖКА ИЗОХРОННОГО РЕЖИМА. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 297.86
