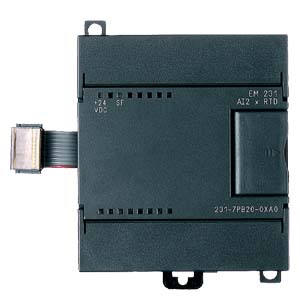

2 входа измерения температуры

2 входа измерения температуры

Заказной номер

6AG1 231-7PB22-2XA0

6AG1 231-7PB22-2XY0

Заказной номер базового модуля

6ES7 231-7PB22-0XA0

6ES7 231-7PB22-0XY0

Диапазон рабочих температур

-25 ... +70 °C; -25 ... +55 °C (для систем, отвечающих требованиям cUL),допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере

Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1)

Нет

Есть

Одобрения

CE, cUL

Технические данные

Соответствуют техническим данным базового модуля

6ES7231-7PB22-0XA0

Потребляемый ток

• От напряжения нагрузки L+ , макс.

60 мA

• от внутренней шины контроллера (=5 В)

87 мA

• Потребляемая мощность, типовое значение

1.8 Вт; Датчик: 1 мВт

Система соединений

• Подключаемые входы/выходы

Нет

Аналоговые входы

• Количество

2

• Длина кабеля до датчика, не более

100 м

• Максимальное значение входного напряжения

30 В; 30 В DC (датчик), 5 В DC (source)

• Сопротивление соединительной линии, не более

20 Ом; макс. 2.7 Ом для Cu

• Время обновления данных по всем каналам

405 мс; 700 мс при Pt 10000

Пределы измерения входного сопротивления

• от 0 дo 150 Ом

Есть

• от 0 дo 300 Ом

Есть

• от 0 дo 600 Ом

Есть

Пределы измерения (выбираются одновременно для всех каналов модуля)

• Cu 10

Есть

• Ni 10

Есть

• Ni 1000

Есть

• Ni 120

Есть

• Pt 100

Есть

• Pt 1000

Есть

• Pt 10000

Есть

• Pt 200

Есть

• Pt 500

Есть

Аналоговые значения

• Принцип измерения

Sigma-Delta

Разрешающая способность при измерении:

• Напряжения

16 бит; Температура 0.1 °C / 0.1 °F

• Подавление помех

85 ДБ при 50 / 60 / 400 Гц

Цифровое представление результата аналого-цифрового преобразования

• Биполярные сигналы

от -27.648 дo +27.648

Ошибка/точность

• Повторяемость результатов преобразования по отношению к конечной точке шкалы

+/- 0.05 %

Максимальное значение входного тока

• Базовая погрешность преобразования по отношению к конечной точке шкалы

+/- 0.1 %

Подавление синфазного сигнала

• Напряжение, макс.

0 В

• Подавление синфазного сигнала, не менее

120 ДБ; при 120 В AC

Потенциалы/электрическая изоляция

Функции аналогового выхода

• Электрическая изоляция, аналоговый вход

Есть

Размеры и масса

• Масса, примерно

210 г

• Ширина

71.2 мм

• Высота

80 мм

• Глубина

62 мм
