Модуль управления CU305

Разделы

Модуль управления CU305

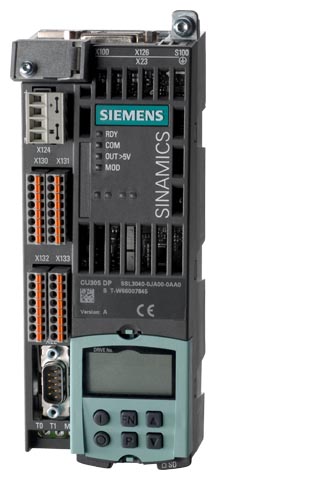

CU305 Модуль управления с панелью BOP20

Модуль управления CU305 для коммуникаций и для управления с/без обратной связи SINAMICS S110 скомбинирован с силовым модулем PM340 для реализации мощного единого привода.




Дизайн

Модуль управления CU305

Особености модуля управления CU305, связь и интерфейсы:

  • 1 DRIVE-CLiQ штекер, используемый только для подключения DRIVE-CLiQ двигатель или Sensor Module
  • 1 PM‑IF интерфейс для связи с силовым модулем PM340 в формате одного блока
  • 1 интерфейс для базовой панели оператора BOP20
  • 1 полевой интерфейс связи или альтернативно:
    • интерфейс PROFIBUS с PROFIdrive V4 профиль (CU305 DP)
    • CAN open (CU305 CAN)
    • интерфейс PROFINET с 2 полюсным и PROFIdrive V4 профиль (CU305 PN вскоре будет доступен)
  • 1 блок энкодераМогут быть оценены следующие сигналы энкодера:
    • Инкрементальный энкодер TTL/HTL
    • SSI энкодер без инкрементального сигнала (вскоре будет доступен)
  • 1 аналоговый вход: ±10 V, 13-bit разрешение
  • 3 параметрируемых, надёжных цифровых входа (floating) или альтернативно: 6 параметрируемых цифровых входа(floating)
  • 1 параметрируемый, надёжный цифровой выход (floating) или альтернативно: 1 цифровой выход (floating)
  • 4 параметрируемых двунаправленных цифровых входа/выхода (floating)
  • 5 параметрируемых цифровых входа (floating)
  • 1 последовательный интерфейс RS232
  • 1 слот для карты памяти, на которой могут храниться записанный набор параметров и лицензия
  • 2 тестовых гнезда и одно базовое заземление для ввода в эксплуатацию
  • 1 соединение для внешнего питания через коннектор 24‑V‑DC
  • 1 PE/protective conductor connection
  • 1 вход для температурных датчиков (KTY84-130 or PTC)




Интеграция

Модуль управления CU305

Модуль управления CU305 управляет силовым модулем PM340 через интерфейс PM-IF.

Базовая панель оператора BOP20 так же может быть прищёлкнута непосредственно на модуль управления CU305.

DRIVE-CLiQ двигатели или Sensor Modules (SMC10 или SMC20) могут быть так же присоединены к интегрированному гнезду DRIVE-CLiQ что позволяет работать двигателям без DRIVE-CLiQ.

Состояние модуля управления CU305 указывают многоцыетные диоды.

Опционально CU305 может работать с картой памяти. Програмное обеспечение и данные проекта хронятся на вставляемой карте памяти, так что CU305 может быть заменён без специального програмного обеспечения. Данная карта памяти так же может использоваться для ввода в эксплуатацию ряда однотипных преобразователей частоты. Карта памяти доступна как пустая так и с последним актуальным ПО. Карта памяти так же содержит лицензию безопасности, для ввода в работу встроенных функций безопасности. При использовании данных функций, постоянно должна быть установлена карта памяти, содержащая лицензию.

Модуль управления CU305 и другие присоединяемые элементы вводятся в эксплуатацию и диагностируются через програмное обеспечение STARTER.

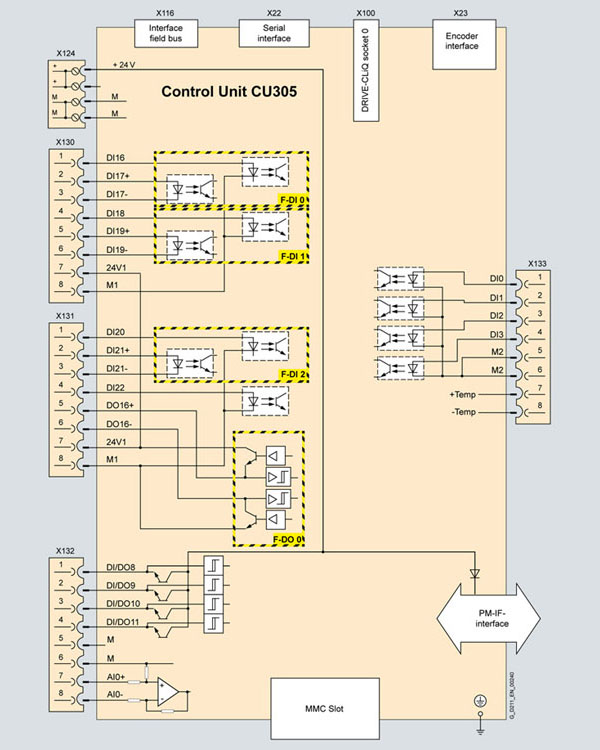

Назначение терминалов на CU305 (DP или CAN)




Технические данные

Модуль управления CU305


Блоки управления CU305 DP и CU305 CAN

Макс. текущие требования (при 24 В пост. ток)без учета цифровых выводов, дополнительных слотов расширения и источника DRIVE-CLiQ

0.8 A для CU305 вкл. 350 mA для HTL энкодер+ 0.5 A для PM340 силового модуля

Макс. подключаемые выводы

2.5 мм2

Макс. защита с предохранителями

20 A

Цифровые входы

8 x дифференциальных цифровых входов8 двунаправленных недифференциальных цифровых входов/выходов
  • Напряжение
  • Низкий уровень (открытый цифровой вход воспринимается как "низкий")

-3 … +5 В
  • Высокий уровень

15 … 30 В
  • Потребление тока (станд. при 24 В DC)

6 мA
  • Задержка распространения сигнала для цифровых входов.1)


  • L → H

15 μs
  • H → L

55 μs
  • Задержка распространения сигнала для высокоскоростных цифровых входов 1) (высокоскоростные цифровые входы можно использовать для определения местоположения)


  • L → H

5 μs
  • H → L

5 μs
  • Макс. подключаемые выводы

1.5 мм2

Цифровые выходы

(постоянная защита от КЗ)

1 fail-safe digital output

4 bidirectional non-floating digital inputs/digital outputs
  • Напряжение

24 В DC
  • Макс. нормальная загрузка для каждого цифрового выхода 2), макс.

100 мA
  • Временная задержка 1), примерно.

150 μs
  •  Макс. подключаемые выводы

1.5 мм2

Аналоговый выход

-10 … +10 V
  • Internal resistance

15 kΩ

Оценка сигнала энкодера
  • Инкрементальный энкодерTTL/HTL
  • SSI энкодер без инкрементального сигнала (скоро будет доступен)
  • Питание датчика

24 V DC/0.35 A or 5 V DC/0.35 A
  • Частота датчика, макс.

500 кГц
  • SSI скорость передачи

100 ... 250 kbaudв зависимости от длинны кабеля
  • Resolution absolute position SSI

30 bit
  • Длинна кабеля, макс.


  • TTL энкодер

100 м (328 ft)

(допускается только биполярный сигнал) 3)
  • HTL энкодер

100 м (328 ft) для униполярных сигналов

300 м (984 ft) для биполярных сигналов3)
  • SSI энкодер

100 м (328 ft)

Потеря мощности

< 20 Вт

PE-соединение

На корпусе с болтами M5

Размеры


  • Вес

73 мм

  • Высота

183.2 мм
  • Глубина

89.6 мм

Вес, около

0.95 кг

Допуски

cULus (File No.: E164110)

1) Указанные задержки прохождения сигнала относятся к оборудованию. Фактическое время отклика зависит от временного периода, в который выполняется обработка цифрового входа или выхода.

2) Для использования цифровых выходов, внешнее питание 24 В должно быть подключено к терминалу X124.

3)  Экранированная витая пара.




Дополнительно

Модуль управления CU305

Описание

Заказной No.

Карта памяти MMC для модулей управления CU305 DP и CU305 CAN


  • Пустая

6SL3054-4AG00-0AA0
  • с програмным обеспечением версии V4.1

6SL3054-4EB00-0AA0
  • с програмным обеспечением версии V4.1 и лицензией для функций безопасности  (расширенные функции)

6SL3054-4EB00-0AA0-ZF01

Лицензия для функций безопасности (расширенные функции)для дополнительного/отдельного заказа

6SL3074-0AA10-0AA0

Коннекторы PROFIBUS


  • Без програмируемого устройства/подключение PC

6ES7972-0BA41-0XA0
  • С програмируемым устройством/подключение PC

6ES7972-0BB41-0XA0

ПО для ввода в эксплуатацию STARTER

6SL3072-0AA00-0AG0






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6SL3040-0JA00-0AA0771SINAMICS S110 БЛОК УПРАВЛЕНИЯ CU305 DP С ИНТЕРФЕЙСОМ PROFIBUS БЕЗ КАРТЫ ПАМЯТИ 572.77
6SL3040-0JA02-0AA0771SINAMICS S110 БЛОК УПРАВЛЕНИЯ CU305 CAN С ИНТЕРФЕЙСОМ CAN-BUS БЕЗ КАРТЫ ПАМЯТИ 572.77




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6SL3054-4AG00-0AA0753SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ПУСТАЯ 57.33
6SL3054-4EB00-0AA0753SINAMICS S110 МУЛЬТИМЕДИЙНАЯ ПЛАТА 64 MБ ВКЛЮЧАЯ ЛИЦЕНЗИРОВАНИЕ (ЛИЦЕНЗИОННЫЙ СЕРТИФИКАТ) ВЕРСИЯ 4.1 68.80
6SL3072-0AA00-0AG0753STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ 30.42
6SL3074-0AA10-0AA0753SINAMICS ЛИЦЕНЗИЯ SAFETY INTEGRATED EXTENDED FUNCTIONS (ИНТЕГРИРОВАННЫХ РАСШИРЕННЫХ ФУНКЦИЙ БЕЗОПАСНОСТИ) ДЛЯ КАРТЫ ПАМЯТИ 170.85
