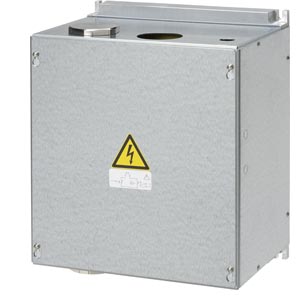

Модуль защиты напряжения VPM Модули VPM используются с двигателями 1FE1...-_...1-.... и 2SP1 с EMF > 800 В до 2000 В для ограничения напряжения DC на преобразователе в случае неисправности. Если напряжение питания понижается до максимальной скорости двигателя или если импульсы на преобразователе исчезли вследствие неисправности, синхронный двигатель осуществляет обратную связь с сетью DC при высоком напряжении. Модуль VPM обнаруживает слишком большое напряжение DC (> 800 В) и закорачивает три питающих кабеля двигателя. Энергия, оставшаяся в двигателе, преобразуется в тепло в результате короткого замыкания между модулем VPM и кабелями двигателя. Модуль VPM может выдерживать определенное количество "коротких замыканий".
Интеграция
Модуль защиты напряжения VPM Модуль VPM может эксплуатироваться только вместе с SIMODRIVE 611 digital/universal HR и двигателями 1FE1/2SP1.
VPM необходимо установить между двигателем и преобразователем на максимальном расстоянии от преобразователя в 1.5 м (4 фута 11 дюймов). Экранированные питающие кабели двигателя 6FX8 должны использоваться вместе с VPM.
Технические требования к системе для использования двигателей 1FE1:
- SIMODRIVE 611 digital в исполнении performance или SIMODRIVE 611 universal HR (версия ПО 3.3) и
- SINUMERIK 840D powerline версия ПО 4.4 и выше
Технические данные
Модуль защиты напряжения VPM
| Наименование | Модуль Voltage Protection | |
|---|---|---|
|
| VPM 120 | VPM 200 |
| Класс защиты по EN 60529 (IEC 60529) | IP20 | |
| Класс влагостойкости согласно DIN EN 60721-3-3 | Кл. 3K5, конденсат и обледенение исключены. Мин. температура воздуха 0 °C (32 °F). | |
| Внешняя температура |
| |
| -25 ... +55 °C(-13 ... +131 °F) | -25 ... +55 °C(-13 ... +131 °F) |
| 0 ... 55 °C (32 ... 131 °F) | 0 ... 55 °C (32 ... 131 °F) |
| Вес, прибл. | 6 кг (13.23 фунтов) | 11 кг(24.25 фунтов) |
| Размеры |
|
|
| 300 мм (11.81 дюймов) | 300 мм (11.81 дюймов) |
| 150 мм (5.91 дюймов) | 250 мм (9.84 дюймов) |
| 180 мм (7.09 дюймов) | 190 мм (7.48 дюймов) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1113-1AA00-1JA1 | 752 | SIMODRIVE VPM 120, МОДУЛЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ, 120 A МЕТРИЧЕСКОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ | 790.79 |
| 6SN1113-1AA00-1KA1 | 752 | SIMODRIVE VPM 200, МОДУЛЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ, 200 A МЕТРИЧЕСКОЕ РЕЗЬБОВОЕ СОЕДИНЕНИЕ | 1152.04 |
| 6SN1113-1AA00-1KC1 | 752 | SIMODRIVE VPM 200, МОДУЛЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ, 200A, ДИНАМИЧЕСКИЙ, МЕТРИЧ. РЕЗЬБ. СОЕДИНЕНИЕ, ДЛЯ ПРИМЕНЕНИЯ В СИНХРОНН. ДВИГАТЕЛЯХ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ | 1777.93 |
