Модуль защиты от перенапряжения VSM10 оснащен следующими интерфейсами:

• 1 разъем для прямого определения линейного напряжения до 690 В
• 1 разъем для определения линейного напряжения через трансформаторы, макс. напряжение 100 В
• 2 аналоговых входа
• 1 вход температурного датчика (KTY84 130 или PTC)
• 1 гнездо DRIVE CLiQ
• 1 разъем для питания электронной системы через разъем питания 24 В DC
• 1 разъем  защитного заземления РЕ

Модуль защиты от перенапряжения VSM10 может подключаться на цилиндрические салазки TH 35 в соответствии с требованиями стандарта EN 60715 (IEC 60715)
Состояние модуля защиты от перенапряжения VSM10 отображается при помощи двухцветного светодиодного индикатора

Дизайн

Модуль защиты от перенапряжения VSM10 оснащен следующими интерфейсами:

• 1 разъем для прямого определения линейного напряжения до 690 В
• 1 разъем для определения линейного напряжения через трансформаторы, макс. напряжение 100 В
• 2 аналоговых входа
• 1 вход температурного датчика (KTY84 130 или PTC)
• 1 гнездо DRIVE CLiQ
• 1 разъем для питания электронной системы через разъем питания 24 В DC
• 1 разъем  защитного заземления РЕ

Модуль защиты от перенапряжения VSM10 может подключаться на цилиндрические салазки TH 35 в соответствии с требованиями стандарта EN 60715 (IEC 60715)
Состояние модуля защиты от перенапряжения VSM10 отображается при помощи двухцветного светодиодного индикатора

Интеграция

Подключение VSM10 к CU320 или SIMOTION D через DRIVE‑CLiQ.

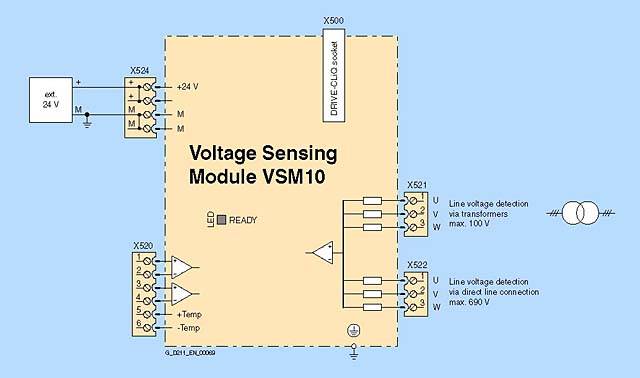

Схема подключения VSM10

Технические данные

Заказные данные
