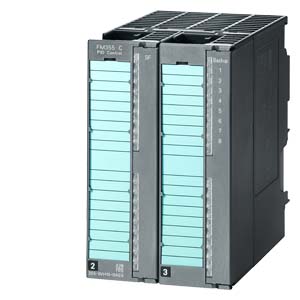

Модули автоматического регулирования Модуль FM 355 содержит 4 независимых канала и может использоваться для решения широкого круга задач автоматического регулирования. На его основе могут создаваться системы регулирования температуры, давления, уровня, потока и т.д. Модули FM 355 могут работать только в станциях ET 200M с интерфейсным модулем IM 153-2 (FO) High Feature.
FM 355 имеет 4 модификации:
- FM 355C: модуль автоматического регулирования с 4 аналоговыми выходами.
- FM 355S: шаговый или импульсный регулятор с 8 дискретными выходами.
- FM 355-2C: регулятор температуры с 4 аналоговыми выходами.
- FM 355-2S: регулятор температуры с 8 дискретными выходами.
Функции
Модули автоматического регулирования Модули регулирования FM 355 характеризуются следующими показателями:
- Возможность применения готовых структур
- регулятор без ПИД
- 3-компонентных регуляторов
- стабилизирующих и каскадных регуляторов
- регуляторов пропорционального действия
- Выбор одного из следующих режимов работы
- автоматическое регулирование
- ручное управление
- защищенный режим работы
- следящий режим
- фоновый режим
- Выбор времени преобразования в зависимости от разрешающей способности и наличия температурной компенсации
- для 12-разрядного преобразования – от 20 до 100мс (только в FM 355-2)
- для 14-разрядного преобразования – от 100 до 500 мс (определяется количеством используемых аналоговых каналов)
- Два алгоритма регулирования
- адаптивное регулирование температуры
- ПИД-регулирование
- Встроенная интерактивная система самооптимизации (только в FM 355-2).
- Удобные функции оптимизации/настройки
- Переход в защищенный режим при остановке центрального процессора ведущего DP-устройства. Поведение модуля FM 355 в защищенном режиме выбирается при конфигурировании системы.
Интеграция
Модули автоматического регулирования
Использование с SIMATIC PCS 7
С FM 355 / FM 355-2 модулем возможно реализация задач управления вне S7-400 CPU системы управления. Модуль имеет аналогофые и цифровые каналы, что позволяет не использовать дополнительные модули для вывода управляющих сигналов и считывания актуального значения..
С одной стороны уменьшается нагрузка на CPU, с другой - повышается надежность, т.к. модуль продолжает функционировать даже если останавливается CPU. В этом случае модуль может осуществлять связь с операторской панелью (не применимо для FM 355-2).
В случае остановки центрального процессора управление продолжающим работать модулем FM 355 можно осуществлять с панели оператора, подключенной к сети PROFIBUS. Система управления считывает уставки и другие параметры, что обепечивает безударное переключение при восстановлении системы в нормальный режим работы.
IM 153-2 High Feature интерфейсный модуль требуется для соединения по PROFIBUS DP, когда FM 355 / FM 355-2 используется в составе станции ET 200M.
Блоки PCS 7
В библиотеках CFC системы проектирования SIMATIC PCS 7 присутствуют программные блоки и специальные экранные изображения для всех модификаций FM 355. Экранные изображения позволяют управлять работой регуляторов с экрана OS-станции.
Параметризация в HW Config
В комплект поставки FM 355 входит программное обеспечение, интегрируемое в STEP 7 и используемое для конфигурирования и настройки параметров регулирования из среды HW Config.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7355-0VH10-0AE0 | 230 | SIMATIC S7-300, FM 355C: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ, 4AI + 8DI + 4AO, CD-ROM: ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ ФУНКЦИОНАЛЬНЫЕ БЛОКИ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ФР/ ИТ. ЯЗЫК) | 990.04 |
| 6ES7355-1VH10-0AE0 | 230 | SIMATIC S7-300, FM 355S: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ, 4AI + 8DI + 8DO, CD-ROM: ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ ФУНКЦИОНАЛЬНЫЕ БЛОКИ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ФР/ ИТ. ЯЗЫК) | 857.54 |
| 6ES7355-2CH00-0AE0 | 230 | SIMATIC S7-300, FM 355-2C: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТ. РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ, 4AI + 8DI + 4AO, CD-ROM: ПРОГР. ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ FB, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ИТ. ЯЗЫК) | 914.78 |
| 6ES7355-2SH00-0AE0 | 230 | SIMATIC S7-300, FM 355-2S: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТ. РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ, 4AI + 8DI + 8DO, CD-ROM: ПРОГР. ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ FB, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ИТ. ЯЗЫК) | 791.82 |
