Модуль FM 355 содержит 4 независимых канала и может использоваться для решения широкого круга задач автоматического регулирования. На его основе могут создаваться системы регулирования температуры, давления, уровня, потока и т.д. Модули FM 355 могут работать только в станциях ET 200M с интерфейсным модулем IM 153-2 (FO) High Feature.

FM 355 имеет 4 модификации:

• FM 355C: модуль автоматического регулирования с 4 аналоговыми выходами.
• FM 355S: шаговый или импульсный регулятор с 8 дискретными выходами.
• FM 355-2C: регулятор температуры с 4 аналоговыми выходами.
• FM 355-2S: регулятор температуры с 8 дискретными выходами.

Функции

Модули регулирования FM 355 характеризуются следующими показателями:

• Возможность применения готовых структур
  • регулятор без ПИД
  • 3-компонентных регуляторов
  • стабилизирующих и каскадных регуляторов
  • регуляторов пропорционального действия

• Выбор одного из следующих режимов работы
  • автоматическое регулирование
  • ручное управление
  • защищенный режим работы
  • следящий режим
  • фоновый режим

• Выбор времени преобразования в зависимости от разрешающей способности и наличия температурной компенсации
  • для 12-разрядного преобразования – от 20 до 100мс (только в FM 355-2)
  • для 14-разрядного преобразования – от 100 до 500 мс (определяется количеством используемых аналоговых каналов)

• Два алгоритма регулирования
  • адаптивное регулирование температуры
  • ПИД-регулирование
• Встроенная интерактивная система самооптимизации (только в FM 355-2).
• Удобные функции оптимизации/настройки
• Переход в защищенный режим при остановке центрального процессора ведущего DP-устройства. Поведение модуля FM 355 в защищенном режиме выбирается при конфигурировании системы.

Интеграция

Использование с SIMATIC PCS 7

С FM 355 / FM 355-2 модулем возможно реализация задач управления вне  S7-400 CPU системы управления. Модуль имеет аналогофые и цифровые каналы, что позволяет не использовать дополнительные модули для вывода управляющих сигналов и считывания актуального значения..

С одной стороны уменьшается нагрузка на CPU, с другой - повышается надежность, т.к. модуль продолжает функционировать даже если останавливается CPU. В этом случае модуль может осуществлять связь с операторской панелью (не применимо для  FM 355-2).

В случае остановки центрального процессора управление продолжающим работать модулем FM 355 можно осуществлять с панели оператора, подключенной к сети PROFIBUS. Система управления считывает уставки и другие параметры, что обепечивает безударное переключение при восстановлении системы в нормальный режим работы.

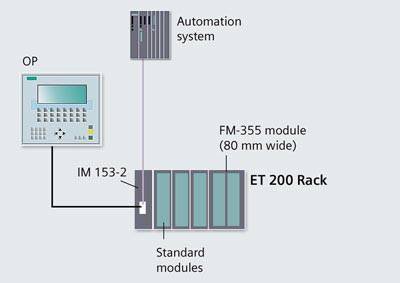

IM 153-2 High Feature интерфейсный модуль требуется для соединения по PROFIBUS DP, когда FM 355 / FM 355-2 используется в составе станции ET 200M.

 Блоки PCS 7

В библиотеках CFC системы проектирования SIMATIC PCS 7 присутствуют программные блоки и специальные экранные изображения для всех модификаций FM 355. Экранные изображения позволяют управлять работой регуляторов с экрана OS-станции.

Параметризация в HW Config

В комплект поставки FM 355 входит программное обеспечение, интегрируемое в STEP 7 и используемое для конфигурирования и настройки параметров регулирования из среды HW Config.
