Область примененияМодуль питания PM-D используется для мониторинга двух цепей вспомогательных напряжений =24 В, используемых для работы силовых модулей, следующих за PM-D. Напряжение на внутренние шины подается через клеммы терминального модуля TM-D. Поддержка диагностических функций позволяет формировать своевременные сообщения ведущему DP-устройству об исчезновении контролируемых напряжений. Кроме того, модуль PM-D оснащен светодиодами индикации наличия вспомогательных напряжений. Разделение вспомогательных напряжений для сигналов ответных сообщений и управления силовой частью дает возможность отключить всю группу при сохранении диагностических возможностей. |
ДизайнМодуль питания PM-D устанавливается на терминальный модуль TM-P15. За блоком питания PM-D должен следовать хотя бы один силовой модуль. Терминальный модуль Формирует внутренние шины напряжений питания нагрузки и датчиков силовых модулей. На модуль TM-P устанавливается модуль питания, контролирующий наличие напряжений питания. В станции ET 200S модули TM-P могут устанавливаться в произвольном порядке. Перед первым силовым модулем обязательно установливается модуль питания PM-D. |

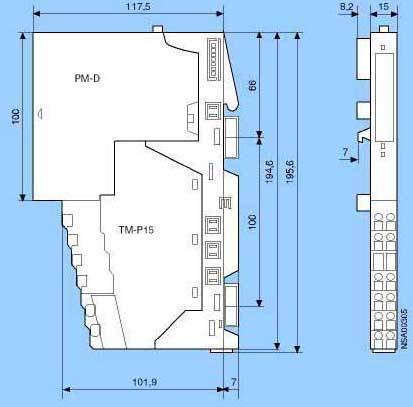

Технические данные | | PM-D | | Габариты и масса | | Габариты (с терминальным модулем) | 15х195.5х117.5 мм | | Масса | 65 г | | Напряжения, токи, потенциалы | | Контролируемое напряжение: | | | | =24 В | - допустимые отклонения при температуре до +60°C
| 20.4 … 28.8 В | | Номинальный рабочий ток | 10А | | Рекомендуемая защита от короткого замыкания: | | | | gL/gG, 10А | - выключатель защиты кабельной линии
| 10А, характеристика отключения B | | Испытательное напряжение изоляции между цепями U1 и U2 | 500 В | | Контроль цепей питания: | | | | Есть | | | Нет | - силовых модулей систем безопасного управления SIGUARD
| Нет | | | Нет | | Ток, потребляемый от внутренней шины станции, не более | 10 мА | | Состояния, прерывания, диагностика | | Прерывания | Нет | | Диагностические функции: | Есть | - системная ошибка/ ошибка прибора
| Красный светодиод SF | - контроль наличия напряжения питания электроники U1
| Зеленый светодиод PWR | - контроль наличия питания силовых модулей U2
| Зеленый светодиод CON | - считываемая диагностическая информация для ведущего сетевого устройства
| Возможно |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RK1903-0BA00 | SIMATIC DP, ET 200S, PM-D: МОДУЛЬ КОНТРОЛЯ ПИТАНИЯ СИЛОВЫХ МОДУЛЕЙ, УСТАНОВКА НА ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-D | 0.071 | 3 - 5 недель (A) | 1 | | 6ES7193-4LA10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, БЕЛЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 | | 6ES7193-4LB10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ЖЕЛТЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 | | 6ES7193-4LC10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ЖЕЛТО-ЗЕЛЕНЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.043 | 3 - 5 недель (A) | 1 | | 6ES7193-4LD10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, КРАСНЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 | | 6ES7193-4LF10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, ГОЛУБОЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 | | 6ES7193-4LG10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, КОРИЧНЕВЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 | | 6ES7193-4LH10-0AA0 | SIMATIC DP, ET 200S, 1200 ЭТИКЕТОК ДЛЯ МАРКИРОВКИ КОНТАКТОВ ТЕРМИНАЛЬНЫХ МОДУЛЕЙ, БИРЮЗОВЫЙ ЦВЕТ, 60 ЛИСТОВ, ПО 20 ЭТИКЕТОК НА ЛИСТ | 0.005 | 3 - 5 недель (A) | 1 |
|
