• Для конфигурирования магистральных, кольцевых или звездообразных топологий оптических сетей PROFIBUS со стеклянными, пластиковыми или PCF кабелями.

• Высокая готовность, обеспечиваемая применением резервированных источников питания и кольцевых топологий сети.

• Поддержка функций мониторинга с выдачей сигнала через специальный контакт.

• Поддержка всех возможных скоростей передачи данных от 9.6Кбит/с до 12 Мбит/с, включая 45.45Кбит/с для PROFIBUS-PA.

• Использование вольтметра для поверки оптоволоконных каналов связи.

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Особенности

• Высокие возможности сети благодаря резервированным оптическим структурам

• Быстрая локализация ошибки благодаря сигнальному контакту, светодиодам и гнезду для измерений

• Увеличение дальности действия с применением стекло-LWL до 15 км длины трассы

• OLM/G12-EEC для применения во внешней среде до –20 °C

Область применения

Оптические модули связи OLM находят применение:

• В системах промышленной связи на базе PROFIBUS.

• Для передачи данных по стеклянному оптоволоконному кабелю между зданиями.

• Для построения сетей со смешанными конфигурациями, включающими в свой состав электрические и оптические каналы связи.

• В системах связи большой протяженности (дорожные туннели, системы управления движением).

• В системах с повышенной надежностью передачи данных (кольцевые топологии).

Дизайн

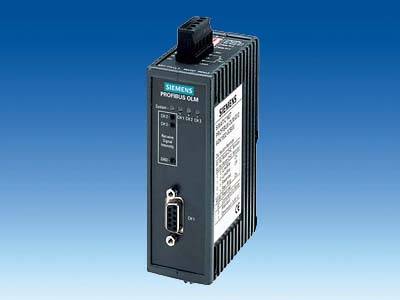

Оптические модули связи OLM выпускаются в металлических корпусах, предназначенных для установки на стандартные профильные шины или на плоские поверхности. Для их работы необходим внешний источник питания =24В. Обеспечивается поддержка резервированных блоков питания.

Модули OLM снабжены реле, с помощью контакта которого может быть сформирован сигнал для программируемого контроллера или устройства человеко-машинного интерфейса.

С помощью модулей OLM к оптическим линиям связи могут подключаться PROFIBUS станции, оснащенные электрическим интерфейсом RS 485. Эти же модули выполняют роль согласующих устройств между электрическими и оптическими сегментами сети PROFIBUS.

OLM выпускаются в нескольких модификациях и могут оснащаться одним или двумя оптическими интерфейсами, позволяющими производить подключение оптоволоконных кабелей различных типов с помощью BFOC соединителей. Для построения оптических каналов связи могут использоваться:

• Пластиковые оптоволоконные кабели (980/1000мкн), используемые для передачи данных на расстояния до 80м. Кабели могут поставляться заранее разделанными с установленными BFOC соединителями.

• PCF оптоволоконные кабели (200/230мкн), используемые для передачи данных на расстояния до 400м. Кабели могут поставляться заранее разделанными с установленными 4 BFOC соединителями.

• Стеклянные многомодовые оптоволоконные кабели (62.5.125мкн), используемые для передачи данных на расстояния до 3000м. Кабели могут поставляться заранее разделанными с установленными 4 BCOF соединителями.

• Одномодовые оптоволоконные кабели (10/125мкн), используемые для передачи данных на расстояния до 15000м.

Функции

• Автоматическая настройка на все стандартные скорости передачи от 9.6Кбит/с до 12Мбит/с, включая 45.45Кбит/с для PROFIBUS-PA.

• Поддержка магистральных, кольцевых и звездообразных топологий сети.

• Высокая надежность передачи данных в сетях с кольцевой топологией. Расстояние между двумя соседними OLM ограничивается только скоростью передачи данных и типом используемых каналов связи.

• Сегментация, гальваническое разделение электрических интерфейсов PROFIBUS станций.

• Поддержка неограниченного количества ведущих сетевых устройств. Расширенный набор функций по локализации ошибок во внешних оптических и электрических (RS 485) сегментах сети PROFIBUS.

• Быстрая локализация отказов за счет формирования внешнего сигнала с помощью контакта реле или проверки нормального функционирования оптических соединений методом измерения уровней электрических сигналов с помощью вольтметра.

• Поддержка каскадного включения до 124 модулей OLM в сети линейной или кольцевой топологий. Количество последовательно включаемых OLM ограничивается только временем мониторинга системы.

Интеграция

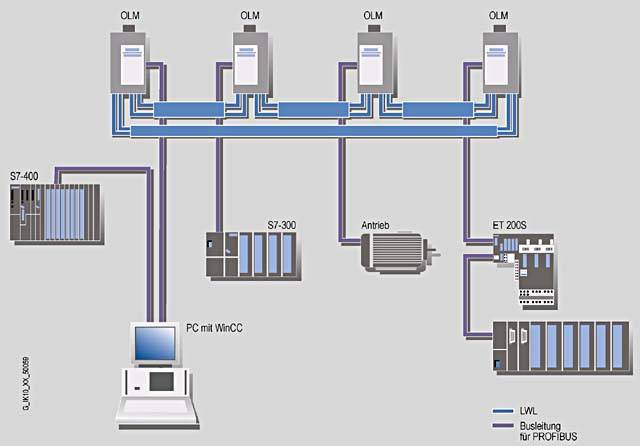

Пример конфигурации с OLM для PROFIBUS
