• Оптические конверторы OMC TP11 и OMC TP11-LD преобразуют сигналы ITP интерфейса в сигналы оптического интерфейса и предназначены для организации связи по оптоволоконным каналам связи.

• OMC TP11: для организации связи с модулями OSM (мультимодовая версия) по мультимодовому оптическому кабелю длиной до 3км и передачи данных со скоростью 100Мбит/с.

• OMC TP11-LD: для организации связи с модулями OSM (одномодовая версия) или другими модулями OMC TP11-LD по одномодовому оптическому кабелю длиной до 26км.

• Электрический интерфейс RJ45 для подключения терминальных устройств со скоростью передачи данных 100Мбит/с через TP корд длиной до 6м.

• Совместное использование с модулями ESM/OSM в резервированных кольцевых конфигурациях.

• Наличие сигнального контакта для интеграции в системы мониторинга.

Особенности

• Построение резервированных конфигураций с использованием ESM/OSM и OMC.

• Высокая степень защиты и высокий коэффициент готовности.

• Простой мониторинг и диагностика с помощью сигнального контакта.

• Исключение необходимости использования устройств молниезащиты и выравнивания потенциалов.

Область применения

Оптические преобразователи OCM TP11 и OCM TP11-LD предназначены для преобразования сигналов электрического интерфейса (100Мбит/с) в сигналы оптического интерфейса и организации связи по оптическим каналам связи Industrial Ethernet. С их помощью к сети Industrial Ethernet могут подключаться отдельные терминальные устройства или удаленные подсети. При этом возможны следующие варианты организации связи:

• Через OMC TP11 и мультимодовый оптоволоконный кабель на расстояние до 3км.

• Через OMC TP11-LD и одномодовый оптоволоконный кабель на расстояние до 26км.

• Через два преобразователя OMC и оптоволоконный кабель, интегрированных в кольцевую структуру на основе электрических коммутирующих модулей ESM.

Оптические соединения, исключающие необходимость применения мероприятий по обеспечению эквипотенциальности и молниезащите. Поддержка функций резервированной связи, позволяющая интегрировать OMC с кольцевые конфигурации, а также функций мониторинга через сигнальный контакт преобразователя.

Дизайн

Оптические преобразователи OCM TP11 и OCM TP11-LD выпускаются в металлических корпусах, позволяющих выполнять монтаж на стандартную 35мм профильную шину DIN или на плоскую поверхность, а также использовать преобразователи в промышленных условиях.

Преобразователи оснащены 6-полюсным терминальным блоком для подключения резервированных цепей питания =24В, а также внешних цепей сигнального контакта. На фронтальной панели преобразователей расположены светодиоды, с помощью которых могут контролироваться:

Состояние сигнального контакта.

Наличие напряжений питания =24В L1 и L2.

Передача данных через порты 1 и 2.

Преобразователи OMC оснащены:

Интерфейсом 100BaseTX: 6-полюсное гнездо RJ45, 100Мбит/с, подключение через TP или TP XP корды длиной до 6м.

Интерфейсом 100BaseFX BFOC: 2 BFOC гнезда для подключения мультимодового оптоволоконного кабеля длиной до 3км (OMC TP11) или одномодового оптоволоконного кабеля длиной до 26км (OMC TP11-LD).

Функции

Преобразование сигналов ITP (100Мбит/с) в оптические сигналы (100Мбит/с) и наоборот.

Передача оперативных параметров в 100Мбит/с дуплексном режиме через интерфейс ITP во время установки соединений.

Электрическое подключение преобразователей OMC к сетевым компонентам (например, ESM/OSM) с помощью TP XP кордов длиной до 6м.

Электрическое подключение преобразователей OMC к терминальным устройствам (например, к S7-400 с CP 443-1) с помощью TP кордов длиной до 6м.

Интеграция

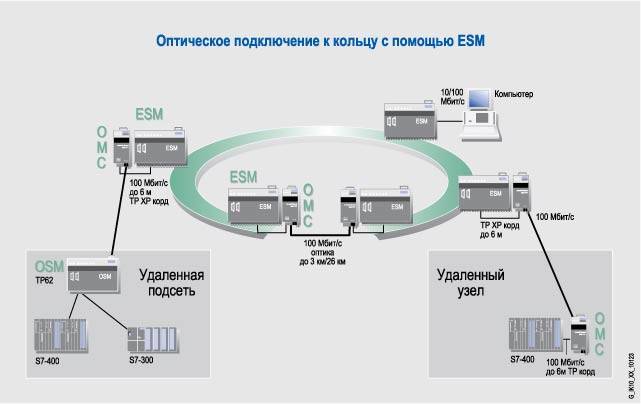

Пример конфигурации с OMC

Технические данные

Технические характеристики

Аксессуары
