Модули питания электроники предоставляют питание 24 V. Они позволяют, например, производить аварийные перемещения в случае перебоев с основным питанием, до тех пор пока присутствует напряжение в звене постоянного тока. |
ДизайнМодули питания электроники включают в себя следующие стандартные интерфейсы и соединения: - 1 x подключение питания
- 2 x соединение с шиной постоянного тока с помощью специальных перемычек
- 2 x соединения для питания электроники 24 В с помощью встроенных перемычек
- 1 x соединение для питания электроники: модулей управления, модулей входов/выходов, сенсорных модулей, и т.д., с помощью адаптера 24 В, который входит в комплект стандартной поставки (максимальное сечение провода 6 мм2, максимальная защита с помощью предохранителей 20 A)
- 2 x соединения PE (заземление)
Состояние модуля питания электроники отображается с помощью двух многоцветных светодиодов. |

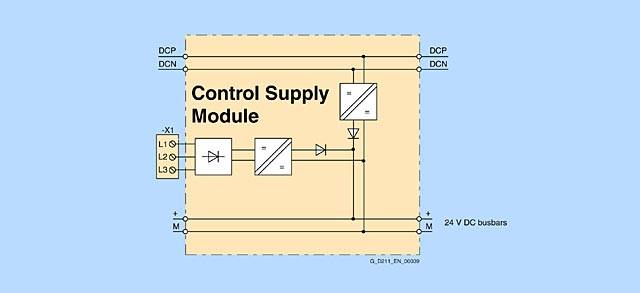

Интеграция  Схема подключения Блока питания электроники |
Технические данные | Блок питания электроники | | | Номинальный входной ток | | | | 2.2 A | | | 1.1 A | | Подавление радио помех (станд.) | Class A1 по EN 55011 | | Ном. выходное напряжение | 26 В DC | | Ном. выходной ток | 20 A | | Макс. доп. ток шины DC 24 В | 20 A | | Макс. доп. ток шины звена DC | 100 A | | Силовое подключение L1, L2, L3 (X1) | Винтовые клеммы 0.2 mm2 to 4 mm2 | | Подключение PE | На корпусе болтом M5 | | Ширина | 50 mm (1.97 in) | | Высота | 380 mm (14.96 in) | | Глубина, с разделителем
(вкл. в комплект поставки) | 270 mm (10.63 in) | | Вес, примерно. | 4.8 кг (11 lb) |
|
Дополнительно | Описание | Заказной номер | | Предупреждающие таблички на иностранных языках Этот комплект предупреждающих табличек может быть прикреплён поверх стандартных табличек на английском или немецком языках.
В набор входит по одному знаку каждого типа на следующих языках:
Chinese, Danish, Dutch, Finnish, French, Greek, Italian, Japanese, Korean, Portuguese, Spanish и Swedish. | 6SL3166-3AB00-0AA0 |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3100-1DE22-0AA0 | SINAMICS МОДУЛЬ РЕГУЛИРОВАНИЯ ПИТАНИЯ ВХОД: DC 600В/3AC 380-480В, 50/60ГЦ ВЫХОД: DC 26В +/-2%, 20A | 4.8 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3166-3AB00-0AA0 | SINAMICS ТАБЛИЧКИ С ПРЕДУПРЕДИТ. УКАЗАНИЕМ ДЛЯ МОДУЛЕЙ SINAMICS В КНИЖН. ФОРМАТЕ 1 ЛИСТ, 12 ЯЗЫКОВ | 0.008 | по запросу (D) | 1 |
|
|
