Модули питания Smart книжного формата - Модули питания и силовые компоненты на стороне сети

Модули питания Smart - не регулируемые модули питания/регенерации (питание через диодный мост; регенерация через IGBT) с мощностью регенерации - 100%. Регенеративные свойства модулей могут быть выключены с помощью цифрового входа.

Дизайн

Модули питания Smart книжного формата имеют следующие интерфейсы:

1 x клеммы для подключения к питающей сети
1 x разъем для подключения питания 24 В DC, подключается с помощью 24 В адаптера
1 x питания постоянного тока, подключается с помощью специальной соединительной шины
2 x разъема PE (зазеамление)
2 x цифровых входа (5 kW (5 HP) и 10 kW (10 HP) только для модулей питания Smart)
1 x цифровой выход (5 kW (5 HP) и 10 kW (10 HP) только для модулей питания Smart)
3 x разъема DRIVE-CLiQ (16 kW (18 HP) и36 kW (40 HP) только для модулей питания Smart)

Состояние и режим работы модуля питания Smart отображаются с помощью двух цветных LED.

Экраны сигнальных кабелей могут подключаться к модулю питания с помощью пециальных соединительных клемм, например, KLBÜ 3-8 SC Weidmüller.

Вместе с модулем питания Smart в поставку включаются следующие компоненты:

Кабель DRIVE-CLiQ для соединения с модулем управления CU320 Control Unit (16 kW (18 HP) и36 kW (40 HP) только для модулей питания Smart)
Кабель DRIVE-CLiQ (длина зависит от ширины модуля) для соединения с соседним Motor Module
Джампер для подсоединения питания 24 В DC к соседнему Motor Module
Адаптер 24 В

Интеграция

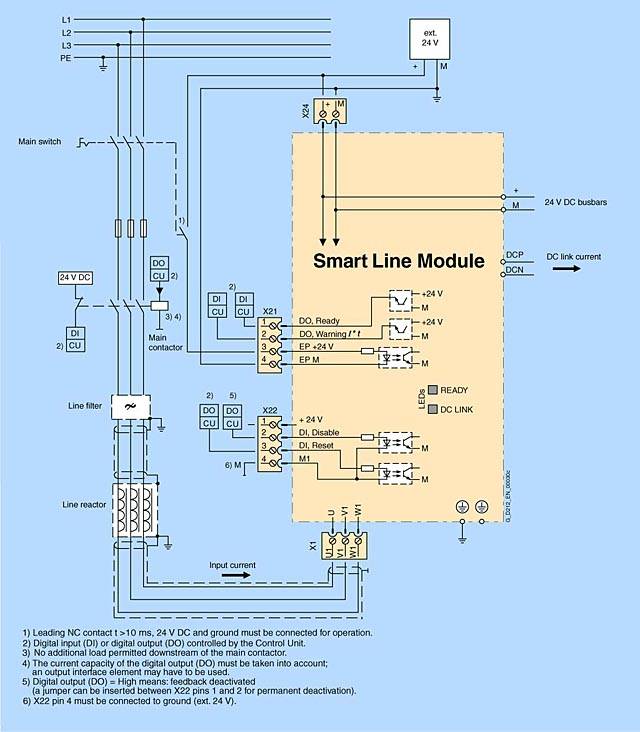

Схема подключения для 5 kВт (5 л.с.) и 10 kВт (10 л.с.) сетевых модулей Smart

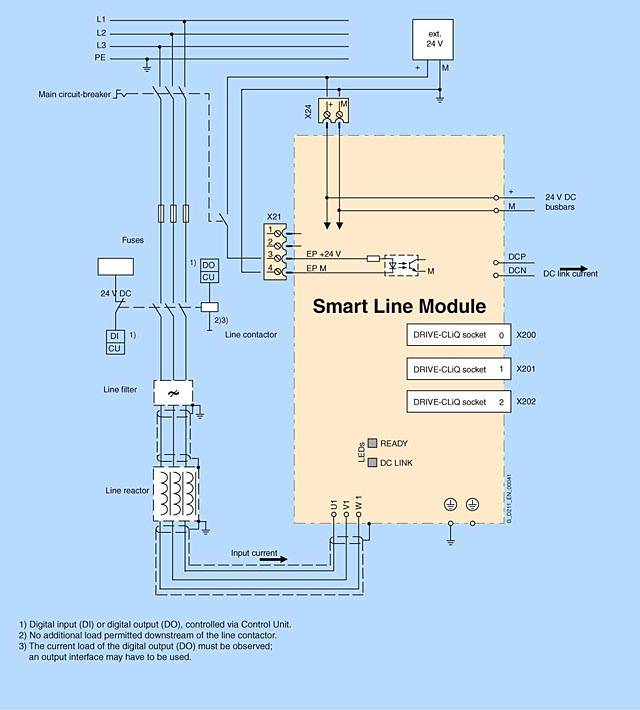

Схема подключения для 16 kВт (18 л.с.) и 36 kВт (40 л.с.) сетевых модулей Smart

Технические данные

Линейное напряжение 380 V to 480 V 3 AC		Модули питания Smart книжного формата
		6SL3130-6AE15-0AA0	6SL3130-6AE21-0AA0	6SL3130-6TE21-6AB0	6SL3130-6TE23-6AB0
Номинальная мощность питания/регенерации P_n при 380 V 3 AC при 460 V 3 AC ¹⁾	kW (HP)	5 (5)	10 (10)	16 (18)	36 (40)
Мощность питания/регенерации для режима S6 (40%) P_S6	kW	6.5	13	21	47
Макисмальная мощность питания/регенерации P_max	kW	10	20	35	70
Напряжение звена постоянного тока²⁾	V	1.35 x линейное напряжение
Ток звена постоянного тока при 600 V DC	A	8.3	16.6	27	60
Ток звена постоянного тока для режима S6 (40%)	A	11	22	35	79
Максимальный ток звена постоянного тока	A	16.6	33.2	59	117
Номинальный входной ток при 380 V 3 AC	A	12	24	26	58
Входной ток для режима S6 (40%)	A	15.6	31.2	35	79
Макссимальный входной ток	A	22	44	59	117
Максимальный ток для питания электроники при 24V DC	A	1	1.3	1.1	1.5
Нагрузочная способность соединительной шины 24V DC	A	20	20	20	20
Емкость звена постоянного тока	μF	220	330	710	1410
Максимальная емкость звена постоянного тока гуппы приводов.	μF	6000	6000	20000	20000
Нагрузочная способность соединительной шины звена постоянного тока	A	100	100	100	100
КПД η		0.98	0.98	0.99	0.99
Потеря мощности	kW	0.09	0.17	0.17	0.37
Требования по воздушному охлаждению	m³/s (ft³/s)	0.008 (0.283)	0.008 (0.283)	0.016 (0.565)	0.031 (1.095)
Допустимый уровень шума	dB (A)	< 60	< 60	< 60	< 60
Силовые подключения U1, V1, W1		Винтовые клеммы 2.5-6 mm² (X1)	Винтовые клеммы 2.5-6 mm² (X1)	Винтовые клеммы 2.5-10 mm² (X1)	Винтовые клеммы, для винтов M6, 2.5-50 mm²(X1)
Соединение PE (заземление)		Крепление к корпусу винтом M5	Крепление к корпусу винтом M5	Крепление к корпусу винтом M5	Крепление к корпусу винтом M6
Максимальная длина кабелей (сумма всех силовых кабелей + длина шины постянного тока)	м (фут)	350 (1150) (экранированный) 560 (1838) (не экранированный)
Степень защиты		IP20	IP20	IP20	IP20
Ширина	мм (дюйм)	50 (1.97)	50 (1.97)	100 (3.94)	150 (5.91)
Высота	мм(дюйм)	380 (14.96)	380 (14.96)	380 (14.96)	380 (14.96)
Глубина	мм (дюйм)	270 (10.63)	270 (10.63)	270 (10.63)	270 (10.63)
Вес	кг (фунт)	4.7 (10)	4.8 (11)	7 (15)	10.3 (23)

1) Номинальный рэйтинг в л.с. предоставлен только для облегчения выбора компонентов. Выходной ток сетевого модуля зависит от нагрузки моторным модулем и должен выбираться соответственно.

2) Напряжение звена пост.тока нерегулируемое и зависит от нагрузки. См. Configuration для подробной информации.

Дополнительно

Описание	Заказной номер
Планка для крепления экранов для сетевых/моторных модулей в формате книги, шириной 150 мм (5.91 in)	6SL3162-1AF00-0AA0
Адаптер для подключения к звену постоянного тока для прямого подключения звена пост. тока Винтовые клеммы от 0.5 mm² до 10 mm² для сетевых модулей и моторных модулей формата книги с шириной 50 мм (1.97 in) или 100 мм (3.94 in)	6SL3162-2BD00-0AA0
Адаптер для подключения к звену постоянного тока для прямого подключения звена пост. тока Винтовые клеммы от 35 mm² до 95 mm² для сетевых модулей и моторных модулей формата книги с шириной 150 мм, 200 мм или 300 мм	6SL3162-2BM00-0AA0
Адаптер для подключения к звену постоянного тока (2 шт.) для многоуровневых конфигураций Винтовые клеммы от 35 mm² до 95 mm² для сетевых модулей и моторных модулей формата книги	6SL3162-2BM01-0AA0
24 V клеммный адаптер для всех сетевых модулей и моторных модулей формата книги	6SL3162-2AA00-0AA0
24 V перемычка Для соединения шин 24В (для книжного формата)	6SL3162-2AA01-0AA0
Предупреждающие таблички на иностранных языках Этот комплект предупреждающих табличек может быть установлен поверх стандартных немецких или английских табличек. Поставляется по одной табличке на каждом языке: Chinese, Danish, Dutch, Finnish, French, Greek, Italian, Japanese, Korean, Portuguese, Spanish and Swedish.	6SL3166-3AB00-0AA0

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3130-6AE15-0AA0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 8.3A, 5KВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВКЛЮЧАЯ АДАПТЕР УПРАВЛЯЮЩЕГО НАПРЯЖЕНИЯ	5.2	по запросу (D)	1
6SL3130-6AE21-0AA0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 17A, 10KВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВКЛЮЧАЯ АДАПТЕР УПРАВЛЯЮЩЕГО НАПРЯЖЕНИЯ	5.3	по запросу (D)	1
6SL3130-6TE21-6AB0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 27A, 16KВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВКЛЮЧАЯ АДАПТЕР УПРАВЛЯЮЩЕГО НАПРЯЖЕНИЯ И КАБЕЛЬ DRIVE-CLIQ	7.8	по запросу (D)	1
6SL3130-6TE23-6AB0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 60A, 36KВТ IВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ, ВКЛЮЧАЯ АДАПТЕР УПРАВЛЯЮЩЕГО НАПРЯЖЕНИЯ И КАБЕЛЬ DRIVE-CLIQ	11.6	по запросу (D)	1
6SL3131-6AE15-0AA0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 8.3A, 5КВТ ВНЕШ. ВОЗД. ОХЛАЖДЕНИЕ ВКЛ. АДАПТЕР ОПЕРАТИВНОГО НАПРЯЖЕНИЯ И КАБЕЛЬ DRIVE-CLIQ	5.3	по запросу (D)	1
6SL3131-6AE21-0AA0	SINAMICS СЕТЕВОЙ МОДУЛЬ SMART ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 17A, 10КВТ ВНЕШ. ВОЗД. ОХЛАЖДЕНИЕ ВКЛ. АДАПТЕР ОПЕРАТИВНОГО НАПРЯЖЕНИЯ И КАБЕЛЬ DRIVE-CLIQ	5.4	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3162-1AF00-0AA0	SINAMICS ПЛАСТИНА ПОДКЛЮЧ. ЭКРАНА ДЛЯ СЕТЕВЫХ МОДУЛЕЙ ACTIVE 36 КВТ ВЕРСИИ "A" И ДВИГАТ. МОДУЛЕЙ 45 A И 60 A ВЕРСИИ "B"	0.27	по запросу (D)	1
6SL3162-2AA00-0AA0	SINAMICS 24-В-КЛЕММНЫЙ АДАПТЕР ДЛЯ МОДУЛЕЙ В КНИЖНОМ ФОРМАТЕ	0.019	по запросу (D)	1
6SL3162-2AA01-0AA0	SINAMICS СМЕННАЯ 24-В-ШТЕКЕРНАЯ ПЕРЕМЫЧКА ДЛЯ МОДУЛЕЙ В КНИЖНОМ ФОРМАТЕ	0.01	по запросу (X)	5
6SL3162-2BD00-0AA0	SINAMICS ВЫПРЯМИТЕЛЬНЫЙ АДАПТЕР ПРОМЕЖУТОЧНОГО КОНТУРА ДЛЯ ПРЯМОГО ПИТАНИЯ ЗАЖИМНЫЕ КЛЕММЫ 0,5-10 MM2 ДЛЯ 50 И 100 MM СЕТЕВЫХ/ДВИГАТ. МОДУЛЕЙ В КНИЖНОМ ФОРМАТЕ	0.083	по запросу (D)	1
6SL3162-2BM00-0AA0	SINAMICS ВЫПРЯМИТЕЛЬНЫЙ АДАПТЕР ПРОМЕЖУТОЧНОГО КОНТУРА ДЛЯ ПРЯМОГО ПИТАНИЯ ЗАЖИМНЫЕ КЛЕММЫ 35-95 MM2 ДЛЯ 150, 200 И 300 MM СЕТЕВЫХ/ДВИГАТ. МОДУЛЕЙ В КНИЖНОМ ФОРМАТЕ	0.899	по запросу (D)	1
6SL3162-2BM01-0AA0	SINAMICS АДАПТЕР ПРОМЕЖУТОЧНОГО КОНТУРА ДЛЯ МНОГОСТРОЧН. СТРУКТУРЫ ЗАЖИМНЫЕ КЛЕММЫ 35-95 MM2 ДЛЯ ВСЕХ СЕТЕВЫХ/ДВИГАТ. МОДУЛЕЙ В КНИЖНОМ ФОРМАТЕ	0.68	по запросу (D)	1
6SL3166-3AB00-0AA0	SINAMICS ТАБЛИЧКИ С ПРЕДУПРЕДИТ. УКАЗАНИЕМ ДЛЯ МОДУЛЕЙ SINAMICS В КНИЖН. ФОРМАТЕ 1 ЛИСТ, 12 ЯЗЫКОВ	0.008	по запросу (D)	1
