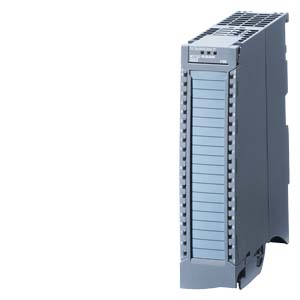

Модули SIPLUS SM 522

Разделы

Модули SIPLUS SM 522
  • 16- и 32-канальные модули вывода дискретных сигналов.
  • Гибкая адаптация аппаратуры управления к требованиям решаемых задач.
  • Получение дополнительных каналов вывода дискретных сигналов.
Замечание:

Продукты серии SIPLUS extreme создаются на базе стандартных промышленных продуктов производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах серии SIPLUS extreme.




Область применения

SM 522: модули вывода дискретных сигналов

Модули SM 522 предназначены для преобразования внутренних логических сигналов контроллера в его выходные дискретные сигналы =24 В или ~230 В. К выходам модулей могут подключаться соленоидные вентили, контакторы, приборы индикации и т.д.

Состав модулей:

  • DQ 16x24VDC/0.5A ST; 16-канальный модуль вывода дискретных сигналов =24 В/ 0.5 A на основе транзисторных ключей; две потенциальные группы выходов с суммарным током нагрузки на группу до 4 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора.
  • DQ 32x24VDC/0.5A ST; 32-канальный модуль вывода дискретных сигналов =24 В/ 0.5 A на основе транзисторных ключей; четыре потенциальные группы выходов с суммарным током нагрузки на группу до 4 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора
  • DQ 8x24VDC/2A HF; 8-канальный модуль вывода дискретных сигналов =24 В/ 2 A на основе транзисторных ключей; одна потенциальная группа выходов с суммарным током нагрузки на группу до 8 A; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора.
  • DQ 8x230VAC/2A ST; 8-канальный модуль вывода дискретных сигналов ~230 В/ 2 A на основе симисторов; восемь изолированных друг от друга каналов вывода; до 2 A на один выход; настраиваемая реакция на остановку центрального процессора.
  • DQ 8x230VAC/5A ST; 8-канальный модуль вывода дискретных сигналов ~230 В/ 5 A на основе реле; восемь изолированных друг от друга каналов вывода; до 5 A на один выход; настраиваемая реакция на остановку центрального процессора.




Дизайн

SM 522: модули вывода дискретных сигналов
  • Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
  • Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
  • Поперечное сечение подключаемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG24 ... 16).
  • Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
  • Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
  • Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
  • Информация о модуле на его фронтальной панели и защитной крышке:
    • Тип модуля.
    • Заказной номер модуля.
    • Версия аппаратуры и встроенного программного обеспечения.
    • Номера каналов.
    • Схема подключения внешних цепей.

Комплект поставки:

  • Сигнальный модуль.
  • Одна этикетка для ручной маркировки внешних цепей.
  • Один U-образный шинный соединитель.
  • Защитная крышка.




Функции

SM 522: модули вывода дискретных сигналов
  • Однородная концепция светодиодной индикации:
    • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
    • Индикация уровня выходного сигнала для каждого канала зеленым светодиодом или наличия ошибок в работе канала красным светодиодом.
    • Индикация наличия напряжения питания =24 В зеленым светодиодом.
  • Набор поддерживаемых функций:
    • Функции идентификации и обслуживания IM0 ... IM3.
    • Обновление встроенного программного обеспечения.
    • Настройка параметров отдельных каналов (только в модулях класса HF).
    • Аппаратные прерывания (только в модулях класса HF).
    • Диагностика на уровне отдельных каналов (только в модулях класса HF).
    • Изохронный режим (зависит от типа модуля).




Технические данные

Модули SIPLUS SM 522



6AG1522-1BH00-7AB0

6AG1522-1BL00-7AB0

Общие сведения





Функции:




  • данные идентификации и обслуживания I&M

Есть; IM0 ... IM3

Есть; IM0 ... IM3

Инструментальные средства проектирования:




  • STEP 7 TIA Portal

От V12.0

От V12.0
  • STEP 7

От V5.5 SP3

От V5.5 SP3

Напряжение питания





Род тока

Постоянный

Постоянный

Номинальное напряжение питания

=24 В

=24 В

Защита от неправильной полярности напряжения

Есть; внутренняя, с током нагрузки 7 A на группу

Есть; внутренняя, с током нагрузки 7 A на группу

Дискретные выходы





Тип выходов

Транзисторные

Транзисторные

Количество выходов

16

32

Конфигурирование выходов

Есть

Есть

Защита от коротких замыканий

Есть; электронная, тактируемая

Есть; электронная, тактируемая

Ограничение коммутационных перенапряжений до уровня

L+ (-53 В)

L+ (-53 В)

Подключение дискретного входа в качестве нагрузки

Есть

Есть

Коммутационная способность выхода:




  • при активной нагрузке, не более

0.5 A

0.5 A
  • при ламповой нагрузке, не более

5 Вт

5 Вт

Сопротивление нагрузки:




  • нижний предел

48 Ом

48 Ом
  • верхний предел

12 кОм

12 кОм

Выходное напряжение:




  • род тока

Постоянный

Постоянный
  • сигнала высокого уровня, не менее

L+ (-0.8 В)

L+ (-0.8 В)

Выходной ток:




  • сигнала высокого уровня, номинальное значение

0.5 A

0.5 A
  • сигнала низкого уровня, не более

0.5 мА

0.5 мА

Время переключения при активной нагрузке:




  • от низкого к высокому уровню, не более

100 мкс

100 мкс
  • от высокого к низкому уровню, не более

500 мкс

500 мкс

Параллельное включение двух выходов:




  • для логических соединений

Есть

Есть
  • для увеличения выходной мощности

Нет

Нет
  • для резервированного управления нагрузкой

Есть

Есть

Частота переключения выхода, не более:




  • при активной нагрузке

100 Гц

100 Гц
  • при индуктивной нагрузке

0.5 Гц; DC13 по IEC 947-5-1

0.5 Гц; DC13 по IEC 947-5-1
  • при ламповой нагрузке

10 Гц

10 Гц

Суммарный ток выходов:




  • максимальный выходной ток канала

0.5 A; (см. дополнительное описание в руководстве)

0.5 A; (см. дополнительное описание в руководстве)
  • максимальный выходной ток группы каналов

4 A; (см. дополнительное описание в руководстве)

4 A; (см. дополнительное описание в руководстве)
  • максимальный выходной ток всех каналов модуля

8 A; (см. дополнительное описание в руководстве)

16 A; (см. дополнительное описание в руководстве)

Длина кабеля, не более:




  • экранированного

1 000 м

1 000 м
  • обычного

600 м

600 м

Изохронный режим





Полная синхронизация приложения

Есть

Есть

Время выполнения и активации (TCO), не менее

70 мкс

70 мкс

Время цикла шины (TDP), не менее

250 мкс

250 мкс

Состояния, прерывания, диагностика





Настраиваемая реакция на остановку центрального процессора

Есть

Есть

Аварийные сообщения:




  • диагностика аварий

Есть

Есть

Диагностические сообщения:




  • диагностика

Есть

Есть
  • мониторинг напряжения питания

Есть

Есть
  • мониторинг обрыва цепи

Нет

Нет
  • мониторинг коротких замыканий

Есть

Есть
  • мониторинг состояния предохранителя

Нет

Нет

Светодиоды индикации:




  • нормального режима работы модуля RUN

Есть; зеленый

Есть; зеленый
  • наличия ошибок в работе модуля ERROR

Есть; красный

Есть; красный
  • наличия напряжения питания

Есть; зеленый

Есть; зеленый
  • состояний каналов

Есть; зеленые

Есть; зеленые
  • диагностики каналов

Нет

Нет
  • диагностики модуля

Есть; красный

Есть; красный

Гальваническое разделение цепей





Гальваническое разделение:




  • между каналами и внутренней шиной

Есть

Есть

Изоляция





Испытательное напряжение изоляции

=707 В

=707 В

Условия эксплуатации





Диапазон рабочих температур:




  • горизонтальная установка, нижний предел

-25 °C

-40 °C
  • горизонтальная установка, верхний предел

70 °C

70 °C
  • вертикальная установка, нижний предел

-25 °C

-40 °C
  • вертикальная установка, верхний предел

40 °C

50 °C

Прочие условия:




  • относительная влажность:




    • с появлением конденсата и льда, испытания по  IEC 60068-2-38

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено

100 %; при наличии конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено
  • устойчивость к воздействию:




    • биологически активных веществ

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!
    • химически активных веществ

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!
    • механически активных веществ

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками!

Работа в ET 200MP





Поддержка быстрого запуска

Есть; 500 мс

Есть; 500 мс

Габариты





Ширина

35 мм

35 мм

Высота

147 мм

147 мм

Глубина

129 мм

129 мм

Масса





Приблизительно

230 г

280 г
