Модули SIPLUS SM 532

Разделы

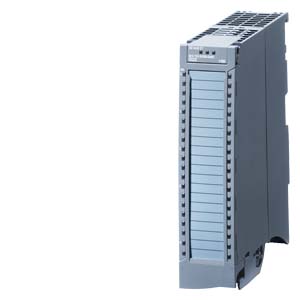

Модули SIPLUS SM 532
  • 4-канальный модуль вывода аналоговых сигналов.
  • Непосредственное подключение аналоговых исполнительных устройств без использования промежуточных усиителей.
  • Решение более сложных задач автоматизации.
Замечание:

Продукты серии SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах серии SIPLUS extreme.




Область применения

SM 532: модули вывода аналоговых сигналов

Модули SM 532 выполняют 16-разрядное цифро-аналоговое преобразование внутренних цифровых величин центрального процессора и формируют выходные аналоговые сигналы контроллера. Эти сигналы могут быть использованы, например, для управления работой позиционеров, приводов и т.д.

Состав модулей:

  • AQ 4xU/I ST; 4-канальный модуль вывода аналоговых сигналов силы тока или напряжения; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; калибровка во время работы.
  • AQ 8xU/I HS; 8-канальный модуль вывода аналоговых сигналов; разрешение 16 бит; точность преобразования ±0.3%; одна потенциальная группа выходов; настраиваемый набор диагностических функций; настраиваемая реакция на остановку центрального процессора; время преобразования на 8 каналов 125 мкс; поддержка изохронного режима; калибровка во время работы.




Дизайн

SM 532: модули вывода аналоговых сигналов
  • Установка на стандартную профильную шину S7-1500 с фиксацией в рабочем положении встроенным в корпус винтом.
  • Подключение внешних цепей через съемный 40-полюсный фронтальный соединитель с контактами под винт (в стадии подготовки находятся фронтальные соединители с контактами push-in).
  • Поперечное сечение подключаемых проводников: 0.25 мм2 ... 1.5 мм2 (AWG24 ... 16).
  • Наличие четырех соединительных штекеров на фронтальном соединителе для быстрого объединения различных групп каналов.
  • Наличие промежуточного монтажного положения фронтального соединителя, при котором он зафиксирован на корпусе модуля, но не имеет электрических соединений с его электроникой.
  • Наличие двух фиксированных положений защитной крышки, позволяющих использовать для монтажа внешних цепей проводники с тонкой или толстой изоляцией.
  • Информация о модуле на его фронтальной панели и защитной крышке:
    • Тип модуля.
    • Заказной номер модуля.
    • Версия аппаратуры и встроенного программного обеспечения.
    • Номера каналов.
    • Схема подключения внешних цепей.

Комплект поставки:

  • Сигнальный модуль.
  • Терминал заземления экранов соединительных кабелей, заземляющий кронштейн и терминальный блок подключения цепи питания
  • Одна этикетка для ручной маркировки внешних цепей.
  • Один U-образный шинный соединитель.
  • Защитная дверца.




Функции

SM 532: модули вывода аналоговых сигналов
  • Однородная концепция светодиодной индикации:
    • Индикация наличия ошибок в работе модуля красным светодиодом ERROR или его нормальной работы зеленым светодиодом RUN.
    • Индикация нормальной работы каждого канала зеленым светодиодом или наличия ошибок в его работе красным светодиодом.
    • Индикация наличия напряжения питания =24 В зеленым светодиодом.
  • Набор поддерживаемых функций:
    • Разрешение 16 бит.
    • Функции идентификации и обслуживания IM0 ... IM3.
    • Обновление встроенного программного обеспечения.
    • Настройка параметров отдельных каналов.
    • Аппаратные прерывания с возможностью установки двух верхних и двух нижних граничных значений.
    • Диагностика на уровне отдельных каналов (зависит от типа и диапазона измеряемой величины).
    • Изохронный режим (зависит от типа модуля).
    • Калибровка во время работы.




Технические данные

Модули SIPLUS SM 532



6AG1532-5HD00-7AB0



AQ 4xU/I ST

Общие сведения



Функции:


  • данные идентификации и обслуживания I&M

Есть; IM0 ... IM3

Инструментальные средства проектирования:


  • STEP 7 TIA Portal

От V12.0
  • STEP 7

От V5.5 SP3

Напряжение питания



Род тока

Постоянный

Номинальное напряжение питания

=24 В

Защита от неправильной полярности напряжения

Есть

Аналоговые выходы



Количество выходов

4

Время цикла на все каналы, не менее

3.2 мс; (независимо от количества активных каналов)

Диапазоны выходных унифицированных сигналов напряжения:


  • 0 ... 10 В

Есть
  • 1 ... 5 В

Есть
  • -10 ... +10 В

Есть

Диапазоны выходных унифицированных сигналов силы тока:


  • 0 ... 20 мА

Есть
  • -20 ... +20 мА

Есть
  • 4 ... 20 мА

Есть

Схемы подключения исполнительных устройств:


  • 2-проводное для каналов напряжения

Есть
  • 4-проводное для каналов напряжения

Есть
  • 2-проводное для каналов силы тока

Есть

Параметры нагрузки:


  • активное сопротивление нагрузки для каналов напряжения, не менее

1 кОм; 0.5 кОм для диапазона 1 ... 5 В
  • емкость нагрузки для каналов напряжения, не более

1 мкФ
  • активное сопротивление нагрузки для каналов силы тока, не более

750 Ом
  • индуктивность нагрузки для каналов силы тока, не более

10 мГн

Длина кабеля, не более:


  • экранированного

800 для каналов силы тока, 200 м для каналов напряжения

Цифро-аналоговое преобразование



Время интегрирования и преобразования, разрешение на канал:


  • время преобразования на канал

0.5 мс

Время установки выходного сигнала::


  • при активной нагрузке

1.5 мс
  • при емкостной нагрузке

2.5 мс
  • при индуктивной нагрузке

2.5 мс

Состояния, прерывания, диагностика



Настраиваемая реакция на остановку центрального процессора

Есть

Аварийные сообщения:


  • диагностика аварий

Есть

Диагностические сообщения:


  • диагностика

Есть
  • мониторинга напряжения питания

Есть
  • мониторинга обрыва цепи

Есть; только для диапазона 4 ... 20 мА
  • мониторинга коротких замыканий

Есть; только для выходов напряжения
  • мониторинга выхода значения за верхний/ нижний предел

Есть

Диагностические светодиоды индикации:


  • нормальной работы модуля RUN

Есть; зеленый
  • наличия ошибок в работе модуля ERROR

Есть; красный
  • наличия напряжения питания

Есть; зеленый
  • состояний каналов

Есть; зеленые
  • диагностики каналов

Есть; красные
  • диагностики модуля

Есть; красный

Гальваническое разделение цепей



Гальваническое разделение:


  • между каналами и внутренней шиной

Есть

Изоляция



Испытательное напряжение изоляции

=707 В

Условия эксплуатации



Диапазон рабочих температур:


  • горизонтальная установка, нижняя граница

-25 °C
  • горизонтальная установка, верхняя граница

70 °C
  • вертикальная установка, нижний предел.

-25 °C
  • вертикальная установка, верхний предел

40 °C

Прочие условия:


  • относительная влажность:


    • с появлением конденсата и льда, испытания по IEC 60068-2-38

100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено
  • устойчивость к воздействию:


    • биологически активных веществ

Есть; класс 3B2: плесень, споры грибка и сухой гнили (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • химически активных веществ

Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!
    • механически активных веществ

Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки защитными колпачками!

Работа в ET 200MP



Поддержка быстрого запуска

Есть; 500 мс

Габариты



Ширина

35 мм

Высота

147 мм

Глубина

129 мм

Масса



Приблизительно

310 г
