Модули торможения формата шасси - Компоненты промежуточного контура

Для управляемого останова привода в случае нарушения питания (например при реакции на поступление сигнала OFF1 или когда напряжение питания вышло за допустимые пределы или же когда регенеративная функция преобразователя выключена), необходимо использовать модуль торможения и соответствующий тормозной резистор. Внутри модуля торможения находятся силовая электроника и соответствующая схема управления. Во время работы, энергия звена постоянного тока преобразуется в тепло и выделяется на внешнем тормозном резисторе. Модули торможения функционируют автономно. Несколько модулей торможения могут работать паралельно. В этом случае каждый модуль торможения должен иметь свой тормозной резистор.

Модуль торможения формата шасси вставляется в двигательный модуль или активный модуль питания, чьи вентеляторы обеспечивают принудительное охлаждение. Напряжение питания для электроники берется с шины постоянного тока. Модуль торможения подсоединяется к шине постоянного тока с помощю набора перемычек и кабелей, которые входят в состав стандартной поставки.

Порог активации модуля торможения может управляться апри помощи DIP переключателя. Тормозная мощность, указанная в технических данных, относится к верхнему порогу активации.

Дизайн

Модуль торможения формата шасси включают в себя следующие стандартные интерфейсы и соединения:

1 x соединение с шиной постоянного тока
1 x соединение тормозного резистора
1 x цифровой вход
1 x цифровой выход
1 x DIP переключатель.

Интеграция

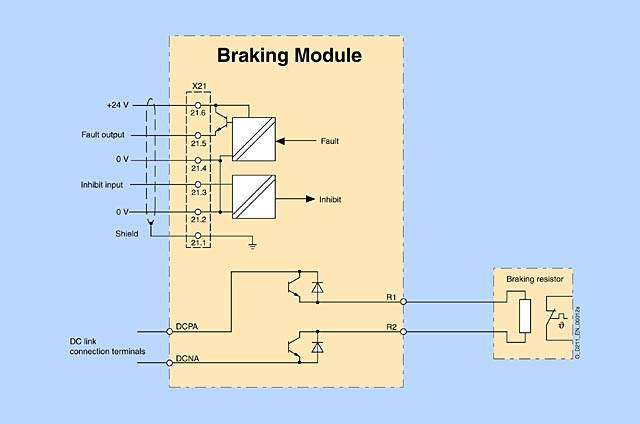

Типовая схема подключения тормозного модуля во встраиваемом исполнении

Технические данные

Напряжение сети от 380 В до 480 В 3 AC		Тормозной модуль во встраиваемом исполнении
		6SL3300-1AE31-3AA0	6SL3300-1AE32-5AA0	6SL3300-1AE32-5BA0
Подходит для установки в моторный модуль/ Сетевой модуль Active		FX	GX	HX/JX
P _DB ном. мощность	кВт	25	50	50
P ₁₅ пиковая мощность	кВт	125	250	250
P ₂₀ мощность	кВт	100	200	200
P ₄₀ мощность	кВт	50	100	100
Порог срабатывания (выбирается DIP выключателями)	В	774 (заводская уставка) или 673
Макс. доп. длина кабеля до резистора	м (ft)	50 (164)	50 (164)	50 (164)
Цифровые входы
Напряжение	В	–3 to +30	–3 to +30	–3 to +30
Низкий уровень (неподключенный цифровой вход интерпретируется как низкий уровень)	В	–3 to +5	–3 to +5	–3 to +5
Высокий уровень	В	15 to 30	15 to 30	15 to 30
Потребление по 24 В DC	mA	10	10	10
Макс. сечение проводника подкл.	мм²	1.5	1.5	1.5
Цифровые выхода (с защитой от КЗ)
Напряжение	В	24 DC	24 DC	24 DC
Макс. вытекающий ток	mA	500	500	500
Макс. сечение проводника подкл.	mm²	1.5	1.5	1.5
Клемма/винт R1/R2		M8	M8	M8
Макс. сечение проводника подкл. R1/R2	mm²	35	50	50
Вес, примерно	кг(lb)	3.6 (8)	7.3 (16)	7.5 (17)

Напряжение сети от 660 В до 690 В 3 AC		Тормозной модуль во встраиваемом исполнении
		6SL3300-1AH31-3AA0	6SL3300-1AH32-5AA0	6SL3300-1AH32-5BA0
Подходит для установки в моторный модуль/ Сетевой модуль Active		FX	GX	HX/JX
P _DB ном. мощность	кВт	25	50	50
P ₁₅ пик. мощность	кВт	125	250	250
P ₂₀ мощность	кВт	100	200	200
P ₄₀ мощность	кВт	50	100	100
Порог срабатывания (выбирается DIP выключателями)	В	1153 (заводская уставка) или 1070
Макс. доп. длина кабеля до резистора	м (ft)	50 (164)	50 (164)	50 (164)
Цифровые входа
Напряжение	В	–3 to +30	–3 to +30	–3 to +30
Низкий уровень (неподключенный цифровой вход интерпретируется как низкий уровень)	В	–3 to +5	–3 to +5	–3 to +5
Высокий уровень	В	15 to 30	15 to 30	15 to 30
Потребление по 24 В DC	mA	10	10	10
Макс. сечение проводника подкл.	mm²	1.5	1.5	1.5
Цифровые выхода (с защитой от КЗ)
Напряжение	В	24 DC	24 DC	24 DC
Макс. вытекающий ток	mA	500	500	500
Макс. сечение проводника подкл.	mm²	1,5	1,5	1,5
Клемма/винт R1/R2		M8	M8	M8
Макс. сечение проводника подкл. R1/R2	mm²	35	50	50
Вес, примерно	кг (lb)	3.6 (8)	7.3 (16)	7.5 (17)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3300-1AE31-3AA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 600В ВЫХОД: 125 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИ	4.5	по запросу (D)	1
6SL3300-1AE32-5AA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 600В ВЫХОД: 250 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИ GX	7.7	по запросу (D)	1
6SL3300-1AE32-5BA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 600В ВЫХОД: 250 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИE H И J	8.6	по запросу (D)	1
6SL3300-1AH31-3AA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 1035В ВЫХОД: 125 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИ	4.5	по запросу (D)	1
6SL3300-1AH32-5AA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 1035В ВЫХОД: 250 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИ GX	7.6	по запросу (D)	1
6SL3300-1AH32-5BA0	SINAMICS МОДУЛЬ ТОРМОЖЕНИЯ ВХОД: DC 1035В ВЫХОД: 250 КВТ/15S ДЛЯ УСТРОЙСТВ ШАССИE HX И JX	8.6	по запросу (D)	1
