Модули торможения книжного формата - Компоненты промежуточного контура

Для управляемого останова привода в случае нарушения питания (например при реакции на поступление сигнала OFF1 или когда напряжение питания вышло за допустимые пределы или же когда регенеративная функция преобразователя выключена), необходимо использовать модуль торможения и соответствующий тормозной резистор. Внутри модуля торможения находятся силовая электроника и соответствующая схема управления. Во время работы, энергия звена постоянного тока преобразуется в тепло и выделяется на внешнем тормозном резисторе. Модули торможения функционируют автономно. Несколько модулей торможения могут работать паралельно. В этом случае каждый модуль торможения должен иметь свой тормозной резистор.

Модули торможения книжного формата, так же могут использоваться для разряда цепи постоянного тока.

Дизайн

Тормозной модуль книжного формата ключает в себя следующие стандартные интерфейсы и соединения::

2 x соединение с шиной постоянного тока с помощью встроенных перемычек
2 x соединение с питанием электроники с помощью встроенных перемычек 24 V
Клеммы дя подключения тормозного резистора
2 x цифровых входа
2 x цифровых выхода
2 x соединение PE (заземление)

Состояние двигательного модуля отображается с помощью двух двухцветных LEDs.

Интеграция

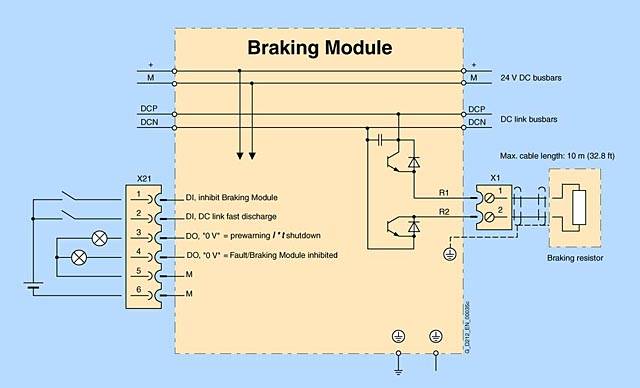

Схема подключения для тормозного модуля в формфакторе книги

Технические данные

Напряжение сети 380 В до 480 В 3 AC	Тормозной модуль формата книги 6SL3100-1AE31-0AA0
Номинальная мощность P_DB	1.5 кВт
Пиковая мощность P_max	100 кВт
Макс. допустимая длина кабеля до тормозного резистора	10 м (32.8 ft)
Ёмкость звена пост. тока	110 μF
Макс. потребление по 24 В DC	0.5 A
Цифровые входа
Напряжение	-3 В до +30 В
Низкий уровень (неподключенный вход интерпретируется как низкий уровень)	-3 В до +5 В
Высокий уровень	15 В до 30 В
Потребление тока (при 24 В DC)	10 mA
Макс. подключаемое сечение	1.5 mm²
Цифровые выхода (с защитой от КЗ)
Напряжение	24 В DC
Макс. ток нагрузки по выходу	100 mA
Макс. подключаемое сечение	1.5 mm²
Макс. ток шины 24 В DC	20 A
Макс. ток шины звена пост. тока DC	100 A
подключение PE	На корпусе болтом M5
Ширина	50 mm (1.97 in)
Высота	380 mm (14.96 in)
Глубина, с разделителем (included in scope of supply)	270 mm (10.63 in)
Вес, примерно	4.1 кг (9 lb)

Дополнительно

Описание

Заказной номер

Предупреждающие таблички на иностранных языках

Этот комплект предупреждающих табличек может быть прикреплён поверх стандартных табличек на английском или немецком языках.
В набор входит по одному знаку каждого типа на следующих языках:
Chinese, Danish, Dutch, Finnish, French, Greek, Italian, Japanese, Korean, Portuguese, Spanish и Swedish.

6SL3166-3AB00-0AA0

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3166-3AB00-0AA0	SINAMICS ТАБЛИЧКИ С ПРЕДУПРЕДИТ. УКАЗАНИЕМ ДЛЯ МОДУЛЕЙ SINAMICS В КНИЖН. ФОРМАТЕ 1 ЛИСТ, 12 ЯЗЫКОВ	0.008	по запросу (D)	1
