Модули управления
Основной областью использования приборов SINAMICS DC MASTER является переоснащение и модернизация приводов постоянного тока в существующих промышленных установках.
Техника постоянного тока существует во многих установках, которые не могут быть подключены к современным автоматизированным системам. При переоснащении и модернизации этих установок двигатель, механика и силовая часть сохраняются, а заменяется только регулирующая часть при помощи применения модуля управления (Control Module). Благодаря этому получают при весьма малых затратах современный привод постоянного тока с полным набором функций полностью цифрового привода.
Согласование с конфигурацией имеющихся компонентов производится при помощи простого параметрирования.
Модуль управления SINAMICS DC MASTER содержит в себе силовую часть для питания поля с номинальным током до 40 А.

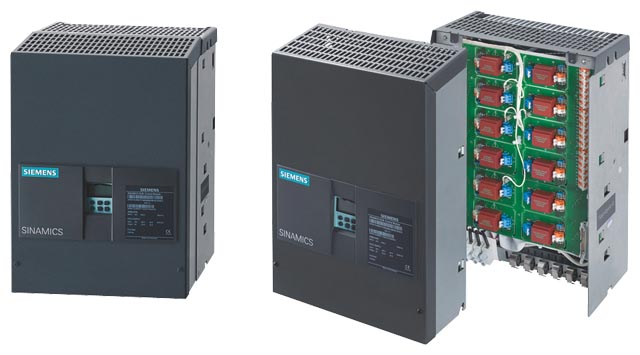

Дизайн
Модули управления Модуль управления SINAMICS DC MASTER отличается компактной, экономящей пространство конструкцией. Такая конструкция предлагает высокий уровень дружеского сервиса благодаря хорошей доступности отдельных компонентов.
Чтобы можно было оптимально использовать возможности встройки в установке, Модуль управления SINAMICS DC MASTER выполнен разделяемым по глубине. Дополнительно плоские модули для формирования и передачи импульсов поджига и модули для контроля предохранителей выполнены таким образом, что их можно монтировать за пределами основного прибора непосредственно на силовой части и кабелем связать с основным прибором.
Кроме того, все необходимые для запуска в эксплуатацию согласования, настройки и индикации измеренных величин можно реализовать с помощью основной панели оператора BOP20 или расширенной панели оператора AOP30.
AOP30 предлагает экономически выгодную альтернативу измерительному оборудованию установленному в электрическом шкафу.
Питание поля производится через однофазный двухпульсный мост В2HZ. Силовая часть для поля выполнена из электрически изолированных тиристорных модулей, при этом их теплоотвод не несет на себе потенциала.
Технические данные
Модули управления Информацию об основных технических данных смотри в "Преобразователи постоянного тока"
|
| Type | |
|---|---|---|
|
|
| 6RA8000-0MV62-0AA0 |
| Номинальное напряжение в цепи питания якоря, которое может быть воспринято | В | 50/125/250/575/1 000 |
| Номинальное напряжение питания, питание электроники | В | 24 DC (18 … 30 V DC); In = 5 A |
| Номинальное напряжение питания в цепи возбуждения 1) | В | 480 V 2 AC (+10/-20 %) |
| Номинальная частота | Гц | 45 … 65 |
| Номинальное DC напряжение в цепи возбуждения 1) | В | Max. 390 |
| Номинальный DC ток возбуждения | A | 40 |
| Нормальная температура окружающей среды в режиме работы | °C | 0 … +55 |
| Размеры |
|
|
| мм | 271 |
| мм | 388 |
| мм | 253 |
| Приблиз.вес | кг | 12 |
1) Напряжение питания обмотки возбуждения может быть ниже номинального напряжения цепи возбуждения (устанавливается с помощью параметра, допустимо входное напряжение не менее 85 В). Выходное напряжение соответственно уменьшается. Указанное выходное напряжение постоянного тока может быть надежно обеспечено до 5% от пониженного напряжения сети (номинальное напряжение питания в цепи возбуждения).
Дополнительно
Модули управления Модуль управления SINAMICS DC MASTER может быть разделен на несколько отдельных блоков. Они могут быть установлены отдельно друг от друга.
Опционально доступны сборные комплекты кабелей для соединения отдельных модулей.
Это значит, что привод может быть быстро и гибко адаптирован к конфигурации установки или системы.
| Описание | Content | Подключение | Номер заказа |
|---|---|---|---|
| Задняя часть корпуса, включая принадлежности для монтажа импульсного трансформатора и/или модуля контроля предохранителей для параллельного подключения | Набор съемных частей |
| 6RY1805‑0CM00 |
| Болты, шпильки, и быстро подключаемые части для внешнего крепления частей модуля | Набор съемных частей |
| 6RY1807‑0CM00 |
| Собранный на заводе комплект ленточных кабелей:Для подключения двух блоков при раздельной установке. | 2 x 26 жильный экранированный плоский кабель (3 м) | от X21A, X22A на плате PC board -A7109-к X21A, X22A на PC board -A7043- | 6RY1707‑0CM01 |
| 1 x 10 жильный экранированный плоский кабель (3 м) | from X23B on PC board -A7109- to X23B on PC board -A7118- | ||
| 1 x 20-жильный экранированный плоский кабель (3 м) | from XF1 on PC board -A7109- to XF1 on PC board -A7116- | ||
| 1 x RJ45 патч-кабельэкранированный (3 м) | from X45 on PC board -A7109-to X45 on PC board -A7117- | ||
| Собранный на заводе комплект ленточных кабелей:Для подключения двух блоков при раздельной установке | 2 x 26-жильный экранированный плоский кабель (10 m long) | from X21A, X22A on PC board -A7109-to X21A, X22A on PC board -A7043- | 6RY1807‑0CM02 |
| 1 x 10-жильный экранированный плоский кабель (10 m long) | from X23B on PC board -A7109- to X23B on PC board -A7118- | ||
| 1 x 20-жильный экранированный плоский кабель (10 m long) | from XF1 on PC board -A7109- to XF1 on PC board -A7116- | ||
| 1 x RJ45 патч-кабельэкранированный (10 м) | from X45 on PC board -A7109-to X45 on PC board -A7117- | ||
| Собранный на заводе комплект для подключения трансформатора тока | 2 x 2-жильная витая пара(2 м) | from XB on PC board -A7109-к трансформатором тока | 6RY1707‑0CM03 1) |
| Собранный на заводе комплект для подключения трансформатора тока | 2 x 2-жильный экранированный кабель (10 м) | from XB on PC board -A7109-к трансформатором тока | 6RY1707‑0CM04 1) |
| Собранный на заводе комплект для подключения датчика температуры радиатора | 1 x 2-жильный экранированный кабель (10 м) | from XT6 on PC board -A7109- к датчику температуры на радиаторе | 6RY1707‑0CM05 |
| Собранный на заводе комплект для подключения импульсов поджига | Набор для подключения для 12 x 2-жильной витая пара(3 м) | from XIMP11, XIMP12, XIMP13, XIMP14, XIMP15, XIMP16, XIMP21, XIMP22, XIMP23, XIMP24, XIMP25,XIMP26 к тиристорам | 6RY1707‑0CM06 1) |
| Собранный на заводе комплект для подключения контроля предохранителей | 6 x 2-жильная витая пара(10 м) | from XS1_5, XS2_5, XS3_5, XS4_5, XS5_5, XS6_5, XS7_5, XS8_5, XS9_5, XS10_5, XS11_5, XS12_5or XS1_4, XS2_4, XS3_4, XS4_4, XS5_4, XS6_4, XS7_4, XS8_4, XS9_4, XS10_4, XS11_4, XS12_4or XS1_3, XS2_3, XS3_3,XS4_3, XS5_3, XS6_3, XS7_3, XS8_3, XS9_3, XS10 | 6RY1807‑0CM07 |
| Собранный на заводе комплект для измерения напряжения | 1 x 3-жильная витая пара U-V-W (3 м)1 x 2-жильная витая пара C-D (3 м) | from XU6, XV6, XW6 or XU5, XV5, XW5 or XU4, XV4, XW4 or XU3, XV3, XW3 or XU2, XV2, XW2 orXU1, XV1, XW1 в зависимости от напряжения (5,6 V, 50 V, 125 V, 250 V, 575 V or 1000 V) для питания XC6, XD6 or XC5, XD5 or XC4, XD4 or XC3, XD3 or XC2, XD2 | 6RY1807‑0CM08 |
| Собранный на заводе комплект для управления трансформаторами преобразования импульсов поджига | 12 x 2-жильная витая пара (1 м) | from XIMP1, XIMP4 or XIMP2, XIMP5 or XIMP3, XIMP6 on PC board-A7043- (side parts) on thefiring pulse transformer modules (single boards) with the terminalsX11, X12, X13, X14, X15, X16, X21, X22, X23, X24, X25, X26 | 6RY1707‑0CM13 1) |
| Собранный на заводе комплект для управления трансформаторами преобразования импульсов поджига | 2 x 12-жильный экранированный плоский кабель (10 м) | from XIMP1, XIMP4 and/or XIMP2, XIMP5 and/or XIMP3, XIMP6 on PC board -A7043- к внешним трансформаторам поджига | 6RY1707‑0CM10 1) |
| Собранный на заводе комплект для подключения блоков при совместной установке | 2 x 26-жильный экранированный плоский кабель (10 м) | from X21A, X22A on PC board -A7109-to X21A, X22A on PC board -A7043- | 6RY1807‑0CM11 |
| 1 x 10-жильный экранированный плоский кабель (10 м) | from X23B on PC board -A7109- to X23B on PC board -A7118- | ||
| 1 x 20-жильный экранированный плоский кабель (10 м) | from XF1 on PC board -A7109- to XF1 on PC board -A7116- | ||
| 1 x RJ45 патч-кабельэкранированный (10 м) | from X45 on PC board -A7109-to X45 on PC board -A7117- |
1) Не изменяется по сравнению с SIMOREG DC-MASTER Control Modules.
Опции
Модули управления Примечание: При заказе блока с опциями, добавить суффикс “-Z” после номера заказа и потом код заказа (ов) для нужной опции после суффикса.
Пример: 6RA8000-0MV62-0AA0-Z G00+G20+L10+...
Доступные опции
В следующей таблице представлен список возможных вариантов. Подробные описания опций приведены в разделе “Описание опций”.
| Заказной номер для заказа отдельно | ||||
|---|---|---|---|---|
| Обозначение | Код заказа | Примечание | не покрытая лаком | покрытая лаком |
| CUD | ||||
| Стандартный CUD слева | (стандарт) | – | 6RY1803‑0AA00 | 6RY1803‑0AA20 |
| Расширенный CUD слева | G00 | – | 6RY1803‑0AA05 | 6RY1803‑0AA25 |
| Добавление стандартной CUD справа | G10 | Эта опция требует расширенную CUD слева – код заказа G00 | 6RY1803‑0AA00 | 6RY1803‑0AA20 |
| Добавление расширенной CUD справа | G11 | Эта опция требует расширенную CUD слева – код заказа G00 | 6RY1803‑0AA05 | 6RY1803‑0AA25 |
| Коммуникационная плата CBE20 слева | G20 | Эта опция требует расширенную CUD слева – код заказа G00 | – | 6SL3055-0AA00-2EB0 |
| Коммуникационная плата CBE20 справа | G21 | Эта опция требует расширенную CUD справа – код заказа G11 | – | 6SL3055-0AA00-2EB0 |
| Карта памяти слева | S01 | – | 6RX1800-0AS01 | – |
| Карта памяти справа | S02 | Эта опция требует стандартную CUD справа – код заказа G10 – или расширенную CUD справа – код заказа G11 | 6RX1800-0AS01 | – |
| Field | ||||
| Блок питания цепи возбуждения 1Q | (Standard) | – | – 1) | – 1) |
| Блок питания цепи возбуждения 2Q | L11 | – | – 1) | – 1) |
| Без цепи возбуждения | L10 | – | – | – |
| Дополнительные опции | ||||
| Покрытие плат лаком | M08 | – | – | – |
| Никелированные медные шины | M10 | – | – | – |
1) Доступно как запчасть

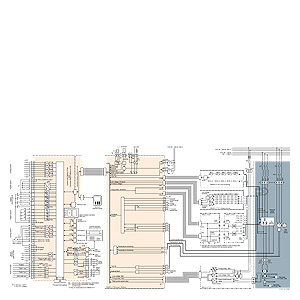

Схема подключения
Модули управления
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6RA8000-0MV62-0AA0 | 691 | SINAMICS DCM CONTROL MODULE WITHOUT POWER SECTION INCL 40A CONTROLLABLE FIELD RECTIFIER | 5191.40 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6RY1707-0CM01 | 6S1 | НАБОР ПРОВОДОВ (ЛЕНТОЧНЫЙ КАБЕЛЬ): СОСТАВ: 2 ЭКРАНИРОВАННЫХ ЛЕНТОЧНЫх КАБЕЛЯ 26-ЖИЛ (ДЛИНА=3M) 2 ЭКРАНИРОВАННЫХ ЛЕНТОЧНЫХ КАБЕЛЯ 10-ЖИЛ (ДЛИНА=3M) 1 ЭКРАНИРОВАННЫЙ ЛЕНТОЧНЫЙ КАБЕЛЬ 20-ЖИЛ (ДЛИНА=3M) | 539.00 |
| 6RY1707-0CM03 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ ТРАНСФОРМАТОРОВ ТОКА СОСТАВ: 2 ОДНОЖИЛЬНЫЕ ВИТЫЕ ПАРЫ (ДЛИНА=2M) | 22.55 |
| 6RY1707-0CM04 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ ТРАНСФОРМАТОРОВ ТОКА: СОСТАВ: 2 ЭКРАНИРОВАННЫХ ДВУХПРОВОДНЫХ КАБЕЛЯ (ДЛИНА=10M) | 101.42 |
| 6RY1707-0CM05 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ РАДИАТОРА: СОСТАВ: 1 ЭКРАНИРОВАННЫЙ ДВУХПРОВОДНЫЙ КАБЕЛЬ (ДЛИНА=10M) | 44.00 |
| 6RY1707-0CM06 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ D151: СОСТАВ: 12 ОДНОЖИЛЬНЫХ ВИТЫХ ПАР (УСТОЙЧИВЫЕ К КОРОТКОМУ ЗАМЫКАНИЮ ПРОВОДА) (ДЛИНА=3M) | 595.10 |
| 6RY1707-0CM10 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР ДЛЯ УПРАВЛЕНИЯ СИЛОВЫМИ МОДУЛЯМИ: СОСТАВ: 2 ЭКРАНИРОВАННЫХ КАБЕЛЯ 12-ЖИЛ (ДЛИНА=10M) | 375.10 |
| 6RY1707-0CM13 | 6S1 | НАБОР ПРОВОДОВ ДЛЯ ИМПУЛЬСНОГО ТРАНСФОРМАТОРА ДЛЯ УПРАВЛЕНИЯ СИЛОВЫМИ МОДУЛЯМИ: СОСТАВ: 12 ОДНОЖИЛЬНЫХ ВИТЫХ ПАР (ДЛИНА=1M) | 72.16 |
| 6RY1805-0CM00 | 6S1 | HOUSING FOR CONTROL MODULE | 678.70 |
| 6RY1807-0CM00 | 6S1 | SET OF LOOSE PARTS (REQUIRED FOR EXTERNAL USE OF PRINTED CURCUIT BOARDS) | 176.00 |
| 6RY1807-0CM02 | 6S1 | SET OF WIRES: 2 PIECES X RIBBON CABLE SHIELDED 26-WAY (LENGTH=10M) 1 PIECE X RIBBON CABLE SHIELDED 10-WAY (LENGTH=10M) 1 PIECE X RIBBON CABLE SHIELDED 20-WAY (LENGTH=10M) 1 PIECE X RJ45 PATCHCABLE SHIELDED (LENGTH=10M) | 662.20 |
| 6RY1807-0CM07 | 6S1 | SET OF WIRES FOR FUSE CONTROL CONTENTS: SHIELDED 26-WAY (LENGTH=3M) 6 PIECES SINGLE WIRES (SHORT-CIRCUIT-PROOF CABLES) TWISTED PAIRS (LENGTH=10M) | 325.60 |
| 6RY1807-0CM08 | 6S1 | SET OF WIRES FOR VOLTAGE MEASUREMENT: CONTENT. 1 PIECE X SINGLE WIRES (SHORT-CIRCUIT-PROOF CABLES) U-V-W TWISTED (LENGTH=3M) 1 PIECE SINGLE WIRES (SHORT-CIRCUIT-PROOF CABLES) C-D TWISTED (LENGTH=3M) | 86.57 |
| 6RY1807-0CM11 | 6S1 | SET OF WIRES: 2 PIECES X RIBBON CABLE 26-WAY (LENGTH=1M) 1 PIECE X RIBBON CABLE 10-WAY (LENGTH=1M) 1 PIECE X RIBBON CABLE 20-WAY (LENGTH=1M) 1 PIECE X RJ45 PATCHCABLE SHIELDED (LENGTH=1M) | 52.14 |
