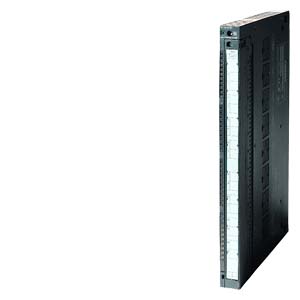

Модули ввода SM 431
  • Модули ввода аналоговых сигналов для SIMATIC S7-400.
  • Для подключения датчиков с унифицированными сигналами напряжения и силы тока, термопар, датчиков и термометров сопротивления.
  • Разрешающая способность 13 … 16 бит.








Область применения

Скачать Обзор
Модули ввода SM 431

Модули ввода аналоговых сигналов выполняют аналого-цифровое преобразование входных аналоговых сигналов контроллера и формируют цифровые значения мгновенных значений аналоговых величин.

К модулям могут подключаться датчики с унифицированными сигналами напряжения и силы тока, термопары, датчики сопротивления и термометры сопротивления.








Дизайн

Скачать Обзор
Модули ввода SM 431

Модули ввода аналоговых сигналов характеризуются следующими показателями:

  • Компактный пластиковый корпус:
    • Фронтальный соединитель с элементами механического кодирования.
    • Этикетка для маркировки внешних цепей.
  • Простота установки.
  • Удобное подключение внешних цепей через фронтальный соединитель модуля.




Функции

Скачать Обзор
Модули ввода SM 431

Модули характеризуются следующими показателями:

  • Разрешающая способность 13 … 16 бит.
  • Различные диапазоны измеряемых величин.
  • Поддержка аварийных прерываний.
  • Поддержка диагностических функций.




Технические данные

Скачать Обзор
Модули ввода SM 431



6ES7431-0HH00-0AB0

6ES7431-1KF00-0AB0

6ES7431-1KF10-0AB0

6ES7431-1KF20-0AB0

Напряжения и токи









напряжение питания нагрузки L+








    • Номинальное значение

=24В (только для питания 2-проводных преобразова­телей)

Нет

=24В (только для питания 2-проводных преобразова­телей)

=24В (только для питания 2-проводных преобразова­телей)
    • защита от неправильной полярности напряжения

Есть



Есть

Есть

Потребляемый ток








  • от источника питания L+, не более

400мА (с 16 подключен­ными преоб­разовате­лями)



200 мA

200мА (с 8 подключенными преобразователями)
  • От внутренней шины контроллера 5 В DC, макс.

100 мA

350 мA

600 мA

1,000 мA
  • Потребляемая мощность, типовое значение

2 Вт

1.8 Вт

3.5 Вт

4.9 Вт

Аналоговые входы








  • Количество

16

8

8

8
  • Для измерения напряжения/силы тока

16

8

8

8
  • Для измерения сопротивления



4

4

4
  • Длина экранированной линии связи, не более

200 м

200 м

200м (50м для термо­пар, ±80мВ и ниже)

200 м
  • Максимальное входное напряжение для каналов измерения напряжения

20 В

50 В

18 В

18 В
  • Максимальный входной ток для каналов измерения силы тока

40 мA

50 мA; 40 мA перманентный

40 мA перманентный

40 мA перманентный

Входные значения, напряжения








    • от 1 дo +5 В

Есть

Есть

Есть

Есть
    • от -1 В дo +1 В

Есть

Есть

Есть

Есть
    • от -10 В дo +10 В

Есть

Есть

Есть

Есть
    • от -2.5 В дo +2.5 В





Есть


    • от -250 мВ дo +250 мВ





Есть


    • от -5 В дo +5 В





Есть


    • от -500 мВ дo +500 мВ





Есть


    • от -80 мВ дo +80 мВ





Есть



Входные значения, токи








    • от 0 дo 20 мA





Есть


    • от -20 дo +20 мA

Есть

Есть



Есть
    • от 4 дo 20 мA

Есть

Есть

Есть

Есть

Входные значения, термопары








    • Tип B





Есть


    • Tип E





Есть


    • Tип J





Есть


    • Tип K





Есть


    • Tип L





Есть


    • Tип N





Есть


    • Tип R





Есть


    • Tип S





Есть


    • Tип T





Есть


    • Tип U





Есть



измерение сопротивления








    • от 0 дo 150 Ом





Есть


    • от 0 дo 300 Ом





Есть


    • от 0 дo 48 Ом





Есть


    • от 0 дo 600 Ом



Есть

Есть

Есть
    • от 0 дo 6000 Ом





Есть; эффективно до 5000 Ом



термометры сопротивления








    • Ni 100





Есть


    • Ni 1000





Есть


    • Pt 100





Есть


    • Pt 1000





Есть


    • Pt 10000





Есть


    • Pt 200





Есть


    • Pt 500





Есть



Линеаризация характеристик








    • Настраивается





Есть


    • Для термопар





Tип B, R, S, T, E, J, K, N, U, L


    • Для термометров сопротивления





Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100



Температурная компенсация








    • внешняя с компенсационной коробкой





Есть


    • внешняя с Pt100





Есть


    • внутренняя





Нет


    • динамическая





Есть



Параметры цифро-аналогового преобразования









Время интегрирования/ время преобразования/ разрешающая способность, на один канал








    • разрешение, включая знаковый разряд

13 бит

13 бит

14 бит

14 бит; 14/14/14
    • настройка параметров

Есть

Есть

Есть

Есть
    • время интегрирования

16.67 / 20 мс

16.67 / 20 мс

16.67 / 20 мс


    • базовое время преобразования

55 / 65 мс

23 / 25 мс

20.1 / 23.5 мс

52 мкс
    • дополнительное время для контроля целостности цепи подключения датчика





4.3 мс


    • дополнительное время для контроля целостности цепи подключения датчика и измерения сопротивления





5.5 мс


    • дополнительное время для измерения сопротивления, мс





40.2 / 47 мс


    • подавление помех для частоты f1

60 / 50 Гц

60 / 50 Гц

60 / 50 Гц

400 / 60 / 50 Гц

Датчик









Подсоединение датчика








    • для измерения напряжения по 2-проводной схеме



Есть

Есть

Есть
    • для измерения силы тока по 4-проводной схеме

Есть

Есть

Есть

Есть
    • для измерения сопротивления по 2-проводной схеме



Есть

Есть

Есть
    • для измерения сопротивления по 3-проводной схеме



Есть

Есть

Есть
    • для измерения сопротивления по 4-проводной схеме



Есть

Есть

Есть

Погрешности









Рабочая погрешность преобразования (во всем температурном диапазоне, по отношению к пределу измерения):








    • Сигналы напряжения

+/- 0,65 %; 1.0% при 1 дo 5 В

+/- 1 %; +/- 1.0 % при +/- 1 В; +/- 0.6 & при +/- 10 В; +/- 0.7 % при 1...5 В

+/- 0,38 %; +/- 0.38 % при +/- 80 мВ; +/- 0.35 % при +/- 250 мВ, +/- 500мВ, +/- 1 В, +/- 2.5 В, +/- 5 В, 1...5 В, +/- 10 В

+/- 0,7 %; +/- 0.7 % при +/- 1 В; +/- 0.9 % при +/- 10 В, 1...5 В
    • Сигналы силы тока

+/- 0,65 %

+/- 1 %; при +/- 20 мA, 4...20 мA

+/- 0,35 %; 0...20 мA, +/- 20 мA, 4...20 мA

+/- 0,8 %; при +/- 20 мA, 4...20 мA
    • Измерение сопротивления



+/- 1,25 %; 0...500 Ом

+/- 0,5 %

+/- 1 %
    • Термометры сопротивления





+/- 0,5 %



Базовая погрешность преобразования (рабочая погрешность преобразования при +25ºC по отношению к пределу измерения):








    • сигналы напряжения

+/- 0,25 %; 0.5% при 1 до 5 В

+/- 0,7 %; 0.7 % при +/- 1 В; 0.4 % при +/- 10 В; 0.5 % при 1...5 В

+/- 0,15 %; +/-0.15 % (+/-250мВ, +/- 500 мВ, +/- 1 В, +/- 2.5 В, +/- 5 В, 1...5 В, +/- 10 В); +/-0.17 % ( +/- 80мВ);

+/- 0,6 %; 0.6 % при +/- 1 В; 0.75 % при +/- 10 В, 1...5 В
    • сигналы силы тока

+/- 0,25 %; при +/ - 20 мA, 4...20 мA

+/- 0,7 %; при +/- 20 мA, 4...20 мA

+/- 0,15 %; 0...20 мA, +/- 20 мA, 4...20 мA

+/- 0,7 %; при +/- 20 мA, 4...20 мA
    • Измерение сопротивления



+/- 0,8 %; 0...500 Ом

+/- 0,15 %; +/- 0.15 % при 0...48 Ом (4-проводная схема), 0...150 Ом (4-проводная схема), 0...300 Ом (4-проводная схема), 0...600 Ом (4-проводная схема), 0...5000 Ом (4-проводная схема, при 6000 Ом); +/- 0.3 % при 0...300 Ом (3-проводная схема), 0...600 Ом (3-проводная схема), 0...5000 Ом (3-проводная схема, до 6000 Ом)

+/- 0,7 %; 0...600 Ом
    • Термометры сопротивления





+/- 0,3 %



Изоляция








  • Испытательное напряжение изоляции

1500 В AC

1500 В AC

1500 В AC

1500 В АС

Потенциалы/ электрическая изоляция









Функции аналогового выхода








    • Электрическая изоляция, аналоговые входы

Нет

Есть; внутренняя/внешняя

Есть; внутренняя/внешняя

Есть; внутренняя/внешняя
    • Между каналами

Нет

Нет

Нет

Нет

Допустимая разность потенциалов








  • Между входами (UCM)

8 В AC

30 В AC

120 В AC

8 В AC

Размеры и масса








  • Масса, примерно

500 г

500 г

500 г

500 г
  • Ширина

25 мм

25 мм

25 мм

25 мм
  • Высота

290 мм

290 мм

290 мм

290 мм
  • Глубина

210 мм

210 мм

210 мм

210 мм
  • Количество посадочных мест

1

1

1

1





6ES7431-7QH00-0AB0

6ES7431-7KF00-0AB0

6ES7431-7KF10-0AB0

Напряжения и токи







напряжение питания нагрузки L+






    • Номинальное значение (DC)






    • защита от неправильной полярности напряжения

Есть





Потребляемый ток






  • от источника питания L+, не более

400 мA

400 мA

400 мA
  • От внутренней шины контроллера 5 В DC, макс.

700 мA

1,200 мA

650 мA
  • Потребляемая мощность, типовое значение

4.5 Вт

4.6 Вт

3.3 Вт

Аналоговые входы






  • Количество

16

8

8
  • Для измерения напряжения/силы тока

16

8


  • Для измерения сопротивления

8



8
  • Длина экранированной линии связи, не более

200м (50м для термо­пар, ±80мВ и ниже)

200м (50м для термо­пар, ±80мВ и ниже)

200м (50м для термо­пар, ±80мВ и ниже)
  • Максимальное входное напряжение для каналов измерения напряжения

18 В

35 В; AC

35 В; +/- 30 V
  • Максимальный входной ток для каналов измерения силы тока

40 мA

32 мA



Входные значения, напряжения






    • от 1 дo +5 В

Есть

Есть


    • от -1 В дo +1 В

Есть

Есть


    • от -10 В дo +10 В

Есть

Есть


    • от -100 мВ дo +100 мВ



Есть


    • от -2.5 В дo +2.5 В

Есть

Есть


    • от -20 мВ дo +20 мВ



Есть


    • от -25 мВ дo +25 мВ

Есть




    • от -250 мВ дo +250 мВ

Есть

Есть


    • от -5 В дo +5 В

Есть

Есть


    • от -50 мВ дo +50 мВ

Есть

Есть


    • от -500 мВ дo +500 мВ

Есть

Есть


    • от -80 мВ дo +80 мВ

Есть

Есть



Входные значения, токи






    • от 0 дo 20 мA

Есть

Есть


    • от -10 дo +10 мА

Есть

Есть


    • от -20 дo +20 мA

Есть

Есть


    • от -3.2 дo +3.2 мA



Есть


    • от 4 дo 20 мA

Есть

Есть


    • от -5 дo +5 мA

Есть

Есть



Входные значения, термопары






    • Tип B

Есть

Есть


    • Tип E

Есть

Есть


    • Tип J

Есть

Есть


    • Tип K

Есть

Есть


    • Tип L

Есть

Есть


    • Tип N

Есть

Есть


    • Tип R

Есть

Есть


    • Tип S

Есть

Есть


    • Tип T

Есть

Есть


    • Tип U

Есть

Есть



измерение сопротивления






    • от 0 дo 150 Ом

Есть




    • от 0 дo 300 Ом

Есть




    • от 0 дo 48 Ом

Есть




    • от 0 дo 600 Ом

Есть




    • от 0 дo 6000 Ом

Есть; эффективно до 5000 Ом





Термометры сопротивления






    • Ni 100

Есть



Есть
    • Ni 1000

Есть



Есть
    • Pt 100

Есть



Есть
    • Pt 1000

Есть



Есть
    • Pt 200

Есть



Есть
    • Pt 500

Есть



Есть

Линеаризация характеристик






    • Настраивается

Есть

Есть

Есть
    • Для термопар

Type B, R, S, T, E, J, K, N, U, L

Type B, N, E, R, S, J, L, T, K, U


    • Для термометров сопротивления

Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 1000



Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 1000

Температурная компенсация






    • внешняя с компенсационной коробкой

Есть

Есть


    • внешняя с Pt100

Есть




    • внутренняя



Есть


    • динамическая

Есть

Есть



Параметры цифро-аналогового преобразования







Время интегрирования/ время преобразования/ разрешающая способность, на один канал






    • разрешение, включая знаковый разряд

16 бит; 16/16/16

16 бит

16 бит
    • настройка параметров

Есть

Есть

Есть
    • время интегрирования

2.5 / 16.67 / 20 мс

20 мс при 50 Гц

20 мс при 50 Гц

    • базовое время преобразования

6 / 21.1 / 23.5 мс

10 / 16.7 / 20 / 100

8 / 23 / 25 мс
    • дополнительное время для контроля целостности цепи подключения датчика

4.3 мс



110 мс / 4 мс
    • дополнительное время для контроля целостности цепи подключения датчика и измерения сопротивления

5.5 мс

1 мс

Нет
    • дополнительное время для измерения сопротивления, мс

12 / 40.2 / 47 мс




    • подавление помех для частоты f1

400 / 60 / 50 Гц

400 / 60 / 50 Гц

60 / 50 Гц

Датчик







Подсоединение датчика






    • для измерения напряжения по 2-проводной схеме

Есть




    • для измерения силы тока по 4-проводной схеме

Есть

Есть


    • для измерения сопротивления по 2-проводной схеме

Есть




    • для измерения сопротивления по 3-проводной схеме

Есть



Есть
    • для измерения сопротивления по 4-проводной схеме

Есть

Есть

Есть

Погрешности







Рабочая погрешность преобразования (во всем температурном диапазоне, по отношению к пределу измерения):






    • Сигналы напряжения

+/- 0,3 %; +/- 0.3 % при +/- 250 мВ, +/- 500 мВ, +/- 1 В, +/- 2.5 В, +/- 5 В, 1...5 В, +/- 10 В; +/- 0.31 % при +/- 80 мВ; +/- 0.32 % при +/- 50 мВ; +/- 0.35 % при +/- 25 мВ;

+/- 0,3 %


    • Сигналы силы тока

+/- 0,3 %; при 0...20 мA, +/- 5 мA, +/- 10 мA, +/- 20 мA, 4...20 мA

+/- 0,5 %


    • Измерение сопротивления

+/- 0,3 %; +/- 0.3 % при 0...48 Ом (4-проводная схема), 0...150 Ом (4-проводная схема), 0...300 Ом (4-проводная схема), 0...600 Ом (4-проводная схема), 0...5000 Ом (4-проводная схема, до 6000 Ом); +/- 0.4 % при 0...300 Ом (3-проводная схема), 0...600 Ом (3-проводная схема), 0...5000 Ом (3-проводная схема, до 6000 Ом);




    • Термометры сопротивления

+/- 0,4 %



+/-1 °C

Базовая погрешность преобразования (рабочая погрешность преобразования при +25ºC по отношению к пределу измерения):






    • сигналы напряжения

+/- 0,15 %; +/- 0.15 % при +/- 250 мВ, +/- 500 мВ, +/- 1 В, +/- 2.5 В, +/- 5 В, 1...5 В, +/- 10 В; +/- 0.17 % при +/- 80 мВ; +/- 0.19 % при +/- 50 мВ; +/- 0.23 % при +/- 25 мВ;

+/- 0,1 %


    • сигналы силы тока

+/- 0,15 %; при 0...20 мA, +/- 5 мA, +/- 10 мA, +/- 20 мA, 4...20 мA

+/- 0,17 %


    • Измерение сопротивления

+/- 0,15 %; +/- 0.15 % при 0...48 Ом (4-проводная схема), 0...150 Ом (4-проводная схема), 0...300 Ом (4-проводная схема), 0...5000 Ом (4-проводная схема, до 6000 Ом); +/- 0,3 % при 0...300 Ом (3-проводная схема), 0...600 Ом (3-проводная схема), 0...5000 Ом (3-проводная схема, до 6000 Ом)




    • Термометры сопротивления

+/- 0,3 %



+/-0.2 °C

Статус, прерывания, диагностика







Прерывания






    • Диагностические

Настраивается

Настраивается

Есть
    • аппаратные при выходе входного сигнала за пределы диапазона измерений

Настраивается

Есть

Есть

Диагностика






    • Диагностика

Настраивается

Есть

Есть

Изоляция






  • Испытательное напряжение изоляции

1500 В AC

1500 В AC

1500 В AC

Потенциалы/ электрическая изоляция







Функции аналогового выхода






    • Электрическая изоляция, аналоговые входы

Есть; внутренняя/внешняя

Есть; внутренняя/внешняя

Есть; внутренняя/внешняя
    • Между каналами

Нет

Есть

Нет

Допустимая разность потенциалов






  • Между входами (UCM)

120 В AC

120 В AC

Нет

Размеры и масса






  • Масса, примерно

500 г

650 г

650 г
  • Ширина

25 мм

25 мм

25 мм
  • Высота

290 мм

290 мм

290 мм
  • Глубина

210 мм

210 мм

210 мм
  • Количество посадочных мест

1

1

1






Дальнейшая информация

Скачать Обзор
Модули ввода SM 431
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter






Заказные данные

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7431-0HH00-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: 16 ВХОДОВ ±10В/ ±20MA/ 4...20MA, 13 БИТ, 20 МС НА МОДУЛЬ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 801.36
6ES7431-1KF00-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ U/ I/ R, 13 БИТ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 601.02
6ES7431-1KF10-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ U/ I/ R/ ТЕРМОПАРЫ/ PT100, 14 БИТ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 901.00
6ES7431-1KF20-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ U/ I/ R, 14 БИТ, ВРЕМЯ ЦИКЛА 0.416МС. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 1403.44
6ES7431-7KF00-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГ. СИГНАЛОВ: ОПТОЭЛЕКТР. РАЗДЕЛЕНИЕ ВНЕШН. И ВНУТР. ЦЕПЕЙ, 8 ВЫХОДОВ U/ I/ ТЕРМОЭЛЕМЕНТЫ, 16 БИТ, ДИАГНОСТИКА, ПРЕРЫВАНИЯ, 20МС НА МОДУЛЬ. В КОМПЛЕКТЕ С ФР. СОЕДИНИТЕЛЕМ 6ES7431-7KF00-6AA0 С ВСТР. ЦЕПЯМИ ТЕМПЕР. К 2340.48
6ES7431-7KF10-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ R/ PT100/ NI100, 16 БИТ, ДИАГНОСТИКА, ПРЕРЫВАНИЯ, 20МС НА МОДУЛЬ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 877.68
6ES7431-7QH00-0AB0240SIMATIC S7-400, SM 431, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВХОДОВ U/ I/ R/ ТЕРМОПАРЫ/ PT100, 16 БИТ, ПРЕРЫВАНИЯ, ДИАГНОСТИКА. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО 1870.90




Аксессуары

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7431-7KF00-6AA0240SIMATIC S7-400, ЗАПАСНОЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ МОДУЛЯ 6ES7431-7KF00-0AB0, С УСТРОЙСТВАМИ ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИИ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ВИНТОВЫМИ КОНТАКТАМИ 215.18
6ES7492-1AL00-0AA0240SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ВИНТОВЫМИ ЗАЖИМАМИ 36.78
6ES7492-1AL00-1AB0240SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 84 ШТУК 3045.38
6ES7492-1BL00-0AA0240SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ПРУЖИННЫМИ КОНТАКТАМИ-ЗАЩЕЛКАМИ 36.78
6ES7492-1CL00-0AA0240SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ОБЖИМНЫМИ КОНТАКТАМИ 22.68
6ES7492-1CL00-1AB0240SIMATIC S7-400, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 48-ПОЛЮСНЫЙ, КЛЕММЫ С ОБЖИМНЫМИ КОНТАКТАМИ, УПАКОВКА ИЗ 84 ШТУК 1870.90
6ES7492-2AX00-0AA0240SIMATIC S7-400, 10 ЛИСТОВ ФОРМАТА DIN A4 ЦВЕТА PETROL, 4 ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ СИГНАЛЬНЫХ МОДУЛЕЙ НА ЛИСТ, С ПЕРФОРАЦИЕЙ, НАНЕСЕНИЕ МАРКИРОВКИ С ПОМОЩЬЮ ЛАЗЕРНОГО ПРИНТЕРА 48.65
6ES7492-2BX00-0AA0240SIMATIC S7-400, 10 ЛИСТОВ ФОРМАТА DIN A4 СВЕТЛО-БЕЖЕВОГО ЦВЕТА, 4 ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ СИГНАЛЬНЫХ МОДУЛЕЙ НА ЛИСТ, С ПЕРФОРАЦИЕЙ, НАНЕСЕНИЕ МАРКИРОВКИ С ПОМОЩЬЮ ЛАЗЕРНОГО ПРИНТЕРА 48.65
6ES7492-2CX00-0AA0240SIMATIC S7-400, 10 ЛИСТОВ ФОРМАТА DIN A4 ЖЕЛТОГО ЦВЕТА, 4 ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ СИГНАЛЬНЫХ МОДУЛЕЙ НА ЛИСТ, С ПЕРФОРАЦИЕЙ, НАНЕСЕНИЕ МАРКИРОВКИ С ПОМОЩЬЮ ЛАЗЕРНОГО ПРИНТЕРА 48.65
6ES7492-2DX00-0AA0240SIMATIC S7-400, 10 ЛИСТОВ ФОРМАТА DIN A4 КРАСНОГО ЦВЕТА, 4 ЭТИКЕТКИ ДЛЯ МАРКИРОВКИ ВНЕШНИХ ЦЕПЕЙ СИГНАЛЬНЫХ МОДУЛЕЙ НА ЛИСТ, С ПЕРФОРАЦИЕЙ, НАНЕСЕНИЕ МАРКИРОВКИ С ПОМОЩЬЮ ЛАЗЕРНОГО ПРИНТЕРА 48.65
6ES7492-2XX00-0AA0240SIMATIC S7-400, ПРОЗРАЧНЫЕ ВКЛАДЫШИ ДЛЯ ЗАЩИТЫ МАРКИРОВОЧНЫХ ЭТИКЕТОК МОДУЛЕЙ ВВОДА-ВЫВОДА, УПАКОВКА ИЗ 10 ШТУК 12.99
6ES7921-3BE10-0AA0592СОЕДИНИТЕЛЬ (ПЛОСКАЯ РОЗЕТКА), СООТВ. ТРЕБОВАНИЯМ DIN 41652, 16-ПОЛЮСНЫЙ, С УСТРОЙСТВОМ ПРОРЕЗАНИЯ ИЗОЛЯЦИИ ЖИЛ (8 + 8 ПРОФИЛЬНЫХ УСТРОЙСТВ). ДЛЯ ПОДКЛ. ВИТОГО ЛЕНТОЧНОГО КАБЕЛЯ К ФРОНТ. СОЕДИНИТЕЛЮ SIMATIC TOP CONNECT, А ТАКЖЕ К ТЕРМ. МОДУЛЮ 16.75
6ES7923-0BB00-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 1.0M 22.90
6ES7923-0BC00-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.0M 26.50
6ES7923-0BC50-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 2.5M 28.09
6ES7923-0BD00-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 3.0M 29.68
6ES7923-0BE00-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 4.0M 33.18
6ES7923-0BF00-0DB0592ЭКРАНИРОВАННЫЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ SIMATIC S7-300/400 МЕЖДУ ФРОНТАЛЬНЫМ СОЕДИНИТЕЛЕМ МОДУЛЯ И ТЕРМИНАЛЬНЫМ БЛОКОМ, 16 X 0,14MM2 С IDC-КОННЕКТОРОМ, ДЛИНА 5.0M 36.57
6ES7923-0CD00-0BA0592SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 30 M, ЭКРАНИРОВАННЫЙ 133.56
6ES7923-0CG00-0BA0592SIMATIC S7, SIMATIC TOP CONNECT, ВИТОЙ ЛЕНТОЧНЫЙ КАБЕЛЬ С ЦВЕТНОЙ МАРКИРОВКОЙ ЖИЛ, 16 ЖИЛ СЕЧЕНИЕМ 0.14 MM. КВ, ДЛИНА 60 M, ЭКРАНИРОВАННЫЙ 267.12
6ES7924-0CC10-0AA0592ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-Х РЯДНЫЙ ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7: КОНТАКТЫ ПОД ВИНТ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ 34.56
6ES7924-0CC10-0AB0592ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-Х РЯДНЫЙ ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ 33.39
6ES7928-0AA00-0AA0592ИНСТРУМЕНТ ДЛЯ РАЗДЕЛКИ ПЛОСКИХ КАБЕЛЕЙ С ИСПОЛЬЗОВАНИЕМ МЕТОДА ПРОКАЛЫВАНИЯ ИЗОЛЯЦИИ ЖИЛ 43.46
6ES7928-1BA00-0AA0592ЭКРАНИРУЮЩАЯ ПЛАСТИНА ДЛЯ АНАЛОГОВОГО ТЕРМИНАЛЬНОГО БЛОКА, УПАКОВКА ИЗ 4 ШТУК 34.56
6ES7928-2AB00-0AA0592ВСТАВЛЯЕМЫЕ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. 30.74
6ES7928-2BB00-0AA0592САМОКЛЕЮЩИЕСЯ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. 43.46
6ES7974-0AA00-0AA0230SIMATIC S7, ЗАПАСНЫЕ МОДУЛИ ВЫБОРА ПРЕДЕЛОВ ИЗМЕРЕНИЙ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ, УПАКОВКА ИЗ 2 ШТУК 19.61
6ES7998-8XC01-8YE0230КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET 108.12
6ES7998-8XC01-8YE2230КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM, 5-ЯЗЫКОВАЯ ПОДДЕРЖКА (БЕЗ РУССКОГО), СЛУЖБА ОБНОВЛЕНИЯ В ТЕЧЕНИЕ 1 ГОДА 328.60
