Модули ввода-вывода S7-300

Модули ввода/вывода SIMATIC S7-300

Модули ввода/вывода SIMATIC S7-300 могут использоваться как::

• Централизованно совместно с SIMOTION C2xx.Конфигурация входов/выходов состоит из 2 корзин с максимально до 8 модулей в корзине, из которых максимум 4 блока могут быть аналоговыми. 2 корзина подключается через интерфейсный модуль IM365.
• Децентрализовано в модульном периферийном устройстве ET 200M с головным модулем IM153(максимум 8 или 12 модулей на одно устройство ET 200M, в зависимости от головного модуля)

Список модулей, которые могут быть использованы совместно с SIMOTION, можно найти по следующему адресу:

http://support.automation.siemens.com/WW/view/en/11886029



Особенности

Модули ввода-вывода S7-300

Преимущества пользователей при использовании модулей SIMATIC S7-300

• Оптимальная адаптацияКоличество входов/выходов может быть подобрано для конкретной задачи с помощью комбинирования разных модулей. Устраняются излишние инвестиции.
• Гибкое подключение процессаSIMOTION может подключаться к процессу с помощью самых разных цифровых и аналоговых актуаторов и датчиков.
• Эффективная аналоговая технологияРазличные диапазоны входных и выходных сигналов и высокое разрешение делают возможными подключение множества различных аналоговых датчиков и актуаторов.
• Интеллектуальные функциональные блокиФункциональные блоки (FM) освобождают процессор от трудоёмких задач, как например, счёт сигналов или формирование кулачков.
• Коммуникационные модулиКоммуникационные модули (CP) реализуют последовательный обмен данными через соединение типа «точка-точка» и осуществляют подключении ведомых устройств AS интерфейса.



Дизайн

Модули ввода-вывода S7-300

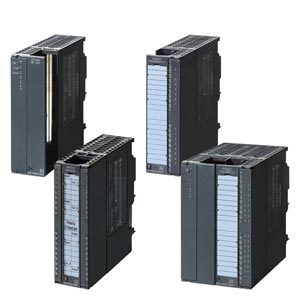

Модули периферии SIMATIC S7-300 цифровых и аналоговых входов и выходов имеют следующие механические признаки:

• Компактное конструктивное исполнениеПрочный пластмассовый корпус содержит:
  • Зеленые светодиоды, отражающие состояния сигналов входов / выходов
  • Красный светодиод для индикации режима диагностирования (для блоков, которые способны к диагностированию)
  • Разъём для фронтального штекера, защищенный спереди дверцей
  • Поле для маркировки на передней дверце
• Простой монтажБлоки монтируются по порядку слева направо на профильную рейку и подключаются к соседним блокам с помощью разъёмов. При этом не существуют никаких правил установки блоков в определённые места. Адреса входов определяются местом установки (слотом).
• Дружественная к оператору схема соединенийПодключение модулей осуществляется с помощью фронтальных разъёмов. При первой установке происходит кодированиеразъема, так что после того штекер устанавливается только лишь в модули того же типа. При замене блока фронтштекер может быть установлен в новый блок того же типа вместе со всеми проводами. Фронтштекеры доступны с винтовыми и пружинными клеммами.



Интеграция

Модули ввода-вывода S7-300

Следующие устройства могут быть подключены к SIMOTION посредством модулей расширения I/O:

• Цифровые и аналоговые датчики/актуаторы
• Переключатели
• Энкодеры
• Принтеры, считыватели штрих-кода, ...
• Ведомые устройства по AS-интерфейсу
• Системы идентификации
• Весоизмерительные устройства
• …



Дальнейшая информация

Модули ввода-вывода S7-300

Дополнительные сведения Вы найдете в каталоге ST 70 и в Интерактивном каталоге CA01 в разделе «Системы автоматизации / Промышленные системы автоматизации SIMATIC».
