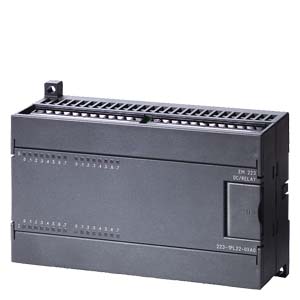

Модули ввода/вывода SIPLUS EM 223

Разделы

Модули ввода/вывода SIPLUS EM 223
  • Модули ввода-вывода дискретных сигналов для программируемых контроллеров S7-200.





Модули ввода-вывода дискретных сигналов SIPLUS EM 223 для центральных процессоров CPU 22x



4 входа/ 4 выхода

8 входов/

8 выходов

16 входов/ 16 выходов

Заказной номер

6AG1 223-1BF22-2XB0

6AG1 223-1BH22-2XB0

6AG1 223-1BL22-2XB0

Заказной номер базового модуля

6ES7 223-1BF22-0XA0

6ES7 223-1BH22-0XA0

6ES7 223-1BL22-0XA0

Диапазон рабочих температур

-25 ... +70 °C; -25 ... +55 °C (для систем, отвечающих требованиям cUL),допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере

Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1)

Есть

Есть

Есть

Одобрения

CE, cUL

Технические данные

Соответствуют техническим данным базового модуля



Модули ввода-вывода дискретных сигналов SIPLUS EM 223 для центральных процессоров CPU 22x



4 входа/ 4 выхода

8 входов/

8 выходов

16 входов/ 16 выходов

Заказной номер

6AG1 223-1HF22-2XB0

6AG1 223-1PH22-2XB0

6AG1 223-1PL22-2XB0

Заказной номер базового модуля

6ES7 223-1HF22-0XA0

6ES7 223-1PH22-0XA0

6ES7 223-1PL22-0XA0

Диапазон рабочих температур

-25 ... +70 °C; -25 ... +55 °C (для систем, отвечающих требованиям cUL),допускается появление конденсата

Условия эксплуатации

Тяжелые промышленные условия с наличием агрессивных примесей в атмосфере

Соответствие требованиям стандарта для электронных приборов железнодорожного транспорта (EN 50155, температура T1, категория 1)

Есть

Есть

Есть

Одобрения

CE, cUL

Технические данные

Соответствуют техническим данным базового модуля








Область применения

Модули ввода/вывода SIPLUS EM 223

Модули EM 223 выполняют:

  • Преобразование входных дискретных сигналов контроллера в его логические сигналы, используемые центральным процессором S7-200.
  • Преобразование внутренних логических сигналов S7-200 во внешние выходные дискретные сигналы.




Функции

Модули ввода/вывода SIPLUS EM 223

Цифровые модулии ввода/вывода преобразуют

  • уровень внешних цифровых сигналов процесса в уровень внутренних сигналов S7-200 и
  • уровень внутренних сигналов S7-200 в уровень внешних цифровых сигналов процесса.




Технические данные

Модули ввода/вывода SIPLUS EM 223



6ES7223-1BF22-0XA0

6ES7223-1BH22-0XA0

6ES7223-1BL22-0XA0

Напряжения и токи







Входное напряжение L+






    • Номинальное значение (DC)

24 В

24 В

24 В
    • Допустимое значение, нижний предел (DC)

20.4 В

20.4 В

20.4 В
    • Допустимое значение,верхний предел (DC)

28.8 В

28.8 В

28.8 В

Потребляемый ток






  • от внутренней шины контроллера (=5В)

40 мA

80 мA

160 мA
  • Потребляемая мощность

2 Вт

3 Вт

6 Вт

Система подсоединений






  • Съемные терминальные блоки для подключения внешних цепей

Есть

Есть

Есть

Дискретные входы






  • Количество дискретных входов

4

8

16

Входное напряжение






    • Номинальное значение, DC

24 В

24 В

24 В
    • Для выключенного состояния

от 0 дo 5 В

от 0 дo 5 В

от 0 дo 5 В
    • Для включенного состояния

от 15 до 30 В DC

от 15 до 30 В DC

от 15 до 30 В DC

Входной ток






    • Для включенного состояния, обычно

4 мA

4 мA

4 мA

Задержка распространения входных сигналов при номинальном напряжении питания






  • Для обычных входов






    • из 0 в 1, макс.

4.5 мс

4.5 мс

4.5 мс

Дискретные выходы






  • Количество дискретных выходов

4

8

16
  • Длина экранированного кабеля, макс.

500 м

500 м

500 м
  • Длина обычного кабеля, макс.

150 м

150 м

150 м
  • Защита от коротких замыканий в цепи нагрузки

Обеспечивается внешними цепями

Обеспечивается внешними цепями

Обеспечивается внешними цепями
  • Ограничение коммутационных перенапряжений

L+ (-48 В)

L+ (-48 В)

L+ (-48 В)

Выходное напряжение






    • для выключенного состояния (DC), макс.

0.1 В

0.1 В

0.1 В
    • Для включенного состояния

20 В

20 В

20 В

Выходной ток






    • Для включенного состояния, номинальное значение

750 мA

750 мA

750 мA

Суммарный ток выходов (на группу)






    • Максимальный ток на кабель/группу

3 A

3 A

3 A; 3/3/6

Реленые выходы







Коммутационная способность контактов






    • С индуктивной нагрузкой, макс.

0.75 A; на выход

0.75 A; на выход

0.75 A; на выход
    • Максимальная ламповая нагрузка

5 Вт

5 Вт

5 Вт
    • С активной нагрузкой, макс.

0.75 A; на выход

0.75 A; на выход

0.75 A; на выход

Датчик







Подсоединяемые датчики






    • 2-проводное подключение датчиков BERO

Есть

Есть

Есть
    • допустимый ток покоя, не более

1 мA

1 мA

1 мA

Изоляция






  • Испытательное напряжение изоляции

500 В AC

500 В AC

500 В AC

Потенциалы/электрическая изоляция







Функции дискретных выходов






    • Электрическая изоляция, функции дискретного выхода

Есть; оптоэлектронная

Есть; оптоэлектронная

Есть; оптоэлектронная
    • Между каналами, на группу

4

4

4; 4 / 4 / 8

Функции дискретных входов






    • Электрическая изоляция, функции дискретного входа

Есть; оптоэлектронная

Есть; оптоэлектронная

Есть; оптоэлектронная
    • Между каналами, на группу

4

4

4

Размеры и масса






  • Масса, примерно

160 г

200 г

360 г
  • Ширина

46 мм

71.2 мм

137.5 м
  • Высота

80 мм

80 мм

80 мм
  • Глубина

62 мм

62 мм

62 мм





6ES7223-1HF22-0XA0

6ES7223-1PH22-0XA0

6ES7223-1PL22-0XA0

Напряжения и токи







Входное напряжение L+






    • Номинальное значение (DC)

24 В

24 В

24 В
    • Допустимое значение, нижний предел (DC)

5 В

5 В

5 В
    • Допустимое значение,верхний предел (DC)

30 В

30 В

30 В

Входное напряжение L1






    • Номинальное значение (AC)

230 В; от 24 до 230 В AC

230 В; от 24 дo 230 В AC

230 В; от 24 дo 230 В AC
    • Допустимое значение, нижний предел (AC)

5 В

5 В

5 В
    • Допустимое значение,верхний предел (AC)

250 В

250 В

250 В

Потребляемый ток






  • от внутренней шины контроллера (=5В)

40 мA

80 мA

150 мA
  • от внешнего источника

9 мА на выход

9 мА на выход

9 мА на выход
  • от тока датчика

72 мA

72 мA

72 мA
  • Потребляемая мощность

2 Вт

3 Вт

6 Вт

Система подсоединений






  • Съемные терминальные блоки для подключения внешних цепей

Есть

Есть

Есть

Дискретные входы






  • Количество дискретных входов

4

8

16

Входное напряжение






    • Номинальное значение, DC

24 В

24 В

24 В
    • Для выключенного состояния

от 0 дo 5 В

от 0 дo 5 В

от 0 дo 5 В
    • Для включенного состояния

от 15 до 30 В DC

от 15 дo 30 В DC

от 15 до 30 В DC

Входной ток






    • Для включенного состояния, обычно

4 мA

4 мA

4 мA

Задержка распространения входных сигналов при номинальном напряжении питания






  • Для обычных входов






  • из 0 в 1, макс.

4.5 мс

4.5 мс

4.5 мс

Для обычных водов






  • Количество дискретных выходов

4; Реле

8; Реле

16; Реле
  • Длина экранированного кабеля, макс.

500 м

500 м

500 м
  • Длина обычного кабеля, макс.

150 м

150 м

150 м
  • Защита от коротких замыканий в цепи нагрузки

Обеспечивается внешними цепями

Обеспечивается внешними цепями

Обеспечивается внешними цепями

Выходное напряжение






    • для выключенного состояния (DC), макс

0.1 В; с нагрузкой 10 кОм

0.1 В; с нагрузкой 10 кОм

0.1 В; с нагрузкой 10 кОм
    • Для включенного состояния

L+/L1

L+/L1

L+/L1

Выходной ток






    • Для включенного состояния, номинальное значение

2,000 мA

2,000 мA

2,000 мA

Суммарный ток выходов (на группу)






    • Максимальный ток на кабель/группу

8 A

8 A

8 A

Реленые выходы






  • Количество циклов срабатывания контактов реле

механических (холостой ход)10,000,000;

электрических при номинальной нагрузке 100,000

механических (холостой ход)10,000,000;

электрических при номинальной нагрузке 100,000

механических (холостой ход)10,000,000;

электрических при номинальной нагрузке 100,000

Коммутационная способность контактов






    • при индуктивной нагрузке, макс.

0.75 A; на выход

0.75 A; на выход

0.75 A; на выход
    • Максимальная ламповая нагрузка

200 Вт; 30/200 Вт (DC/AC)

200 Вт; 30/200 Вт (DC/AC)

200 Вт; 30/200 Вт (DC/AC)
    • при активной нагрузке, макс.

0.75 A; на выход

0.75 A; на выход

0.75 A; на выход

Датчик







Подсоединяемые датчики






    • 2-проводное подключение датчиков BERO

Есть

Есть

Есть
    • допустимый ток покоя, не более

1 мA

1 мA

1 мA

Изоляция






  • Испытательное напряжение изоляции

500 В AC

500 В AC

500 В AC

Потенциалы/электрическая изоляция







Функции дискретных выходов






    • Электрическая изоляция, функции дискретного выхода

Есть; Реле

Есть; Реле

Есть; Реле
    • Между каналами, на группу

4

4

4

Функции дискретных входов






    • Электрическая изоляция, функции дискретного входа

Есть; оптоэлектронная

Есть; оптоэлектронная

Есть; оптоэлектронная
    • Между каналами, на группу

4

4

8

Размеры и масса






  • Масса, примерно

160 г

300 г

400 г
  • Ширина

46 мм

71.2 мм

137.5 мм
  • Высота

80 мм

80 мм

80 мм
  • Глубина

62 мм

62 мм

62 мм






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6AG1223-1BF22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, 4 ВХОДА, 4 ВЫХОДА, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1BF22-0XA0 323.30
6AG1223-1BH22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, 8 ВХОДОВ, 8 ВЫХОДОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1BH22-0XA0 424.00
6AG1223-1BL22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ,16 ВХОДОВ, 16 ВЫХОДОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1BL22-0XA0 578.76
6AG1223-1HF22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, 4 ВХОДА, 4 РЕЛЕЙНЫХ ВЫХОДА, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1BF22-0XA0 345.56
6AG1223-1PH22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ, 8 ВХОДОВ, 8 РЕЛЕЙНЫХ ВЫХОДОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1PH22-0XA0 421.88
6AG1223-1PL22-2XB0472SIPLUS S7-200 EM223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ,16 ВХОДОВ, 16 РЕЛЕЙНЫХ ВЫХОДОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +70 ГРАД. ЦЕЛЬС., НА БАЗЕ 6ES7223-1PL22-0XA0 607.38




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7274-1XF00-0XA0220SIMATIC S7-200, SM 274: БЛОК ИЗ 8 ПЕРЕКЛЮЧАТЕЛЕЙ ДЛЯ ИМИТАЦИИ ВХОДНЫХ ДИСКРЕТНЫХ СИГНАЛОВ =24В 104.94
6ES7291-3AX20-0XA0220SIMATIC S7-200. НАБОР ЗАПАСНЫХ ФРОНТАЛЬНЫХ ОТКИДНЫХ СТВОРОК ДЛЯ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ И МОДУЛЕЙ ВВОДА-ВЫВОДА. ПО 4 СТВОРКИ КАЖДОГО ТИПА 26.24
6ES7292-1AE20-0AA0220SIMATIC S7-200, ЗАПАСНОЙ СЪЕМНЫЙ 12-ПОЛЮСНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНИХ ЦЕПЕЙ CPU 221, CPU 222 И МОДУЛЕЙ ВВОДА-ВЫВОДА 39.22
