Модули защиты от перенапряжений LTOP - Разделительные трансформаторы с устройством защиты от перенапряжений.
- Гальваническое разделение цепей модема и выделенной линии связи.
- Защита модема от перенапряжений, возникающих в выделенной линии связи.
Особенности
Модули защиты от перенапряжений LTOP
- Снижение амплитуды импульсов перенапряжения до уровней, безопасных для внутренних цепей модема.
- Гальваническое разделение цепей модема и выделенной линии связи, исключение возможности переноса перенапряжений в магнитно-связанные цепи.
- Ограничение распространения перенапряжений на другие сегменты сети.
- Возможность замены блока защиты от перенапряжений ОРМ без разрыва линии связи.
Область применения
Модули защиты от перенапряжений LTOP Электрические каналы выделенных линий связи отличаются высокой восприимчивостью к внешним воздействиям в виде электромагнитных полей, коммутационных перенапряжений, перенапряжений, вызванных ударами молнии и т.д. Перенапряжения, появляющиеся в линии связи могут привести к пробою изоляции и выводу из строя компонентов системы связи.
Модули защиты от перенапряжений LTOP предназначены для снижения помех и перенапряжений до безопасного уровня и обеспечивают защиту компонентов системы связи от указанных воздействий. Встроенный разделительный трансформатор модулей LTOP обеспечивает дополнительную гальваническую развязку между протяженными линиями связи и коммуникационными компонентами, исключает возможность переноса перенапряжений в магнитно-связанные цепи.
LTOP обеспечивает безопасность обслуживающего персонала и является обязательным компонентом выделенных линий связи, выполненных электрическим кабелем.
Замечание: Модули LTOP не могут применяться для защиты каналов связи сетей с автоматическим вызовом абонента (телефонная или ISDN сеть). Для защиты этих сетей (TAE6, S0, RJ12 и RJ45) необходимо использовать компоненты производства Phoenix и Dehn.
Дизайн

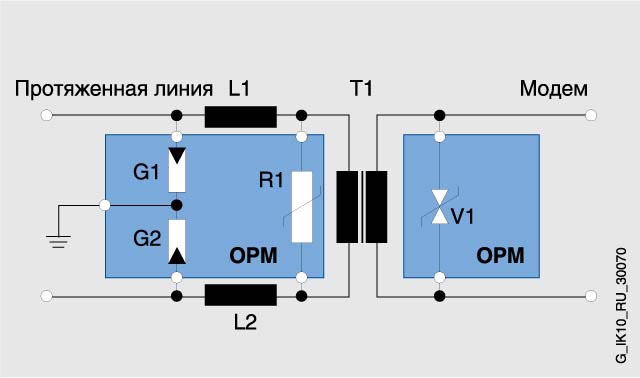

Модули защиты от перенапряжений LTOP Модули LTOP поддерживают комбинированную концепцию защиты оборудования от перенапряжений и включают в свой состав:
- Разрядники G1 и G2, заполненные инертным газом и обеспечивающие первичное срезание волны перенапряжения.
- Индуктивности L1 и L2, ограничивающие скорость нарастания тока.
- Метало-оксидный варистор R1, обеспечивающий вторичное срезание волны перенапряжения.
- Трансформатор Т1, обеспечивающий гальваническое разделение между цепями выделенной линии и цепями модема.
- Двуханодный стабилитрон V1, ограничивающий уровень вторичного напряжения.
Модули LTOPвыпускаются в двух модификациях:
- LTOP 1; с одним разделительным трансформатором, предназначенный для установки в начале и в конце 2-проводной выделенной линии связи.
- LTOP 2; с двумя разделительными трансформаторами, предназначенный для установки в начале и в конце 4-проводной выделенной линии связи. Кроме того, модуль может использоваться в качестве проходного устройства для 2-проводных выделенных каналов связи. Для построения проходных устройств 4-проводных выделенных каналов связи необходимо использовать два модуля LTOP 2.
Модули LTOP оснащены контактами под винт и гнездом RJ12 Western. Подключение модулей LTOP к модемам MD2 и MD3 (при работе на выделенную линию) выполняется соединительным кабелем (RJ12-RJ12), входящим в комплект поставки указанных модемов.
Функции
Модули защиты от перенапряжений LTOP Комбинация разрядников и ограничителей перенапряжения, дополненная разделительным трансформатором, обеспечивает более эффективную защиту по сравнению с использованием одного разделительного трансформатора.
Токи утечки постепенно разрушают компоненты ограничителей ОРМ, поэтому данный блок рекомендуется менять не реже одного раза в год. В районах повышенной грозовой активности этот срок должен быть снижен до 6 месяцев.
Интеграция

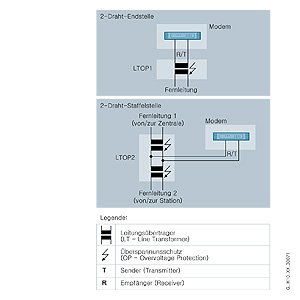

Модули защиты от перенапряжений LTOP На приведенных ниже рисунках показаны примеры применения модулей LTOP в различных вариантах подключения выделенных линий связи.
Технические данные
Модули защиты от перенапряжений LTOP | Среда передачи | Частные ненагруженные или нагруженные индуктивностью магистральные линии | |||||
| Коэффициент трансформации | 1 : 1; + 5 % (например, 600/600 Ом в звуковом диапазоне) | |||||
| Частотный диапазон | 300 Гц ... 35 кГц | |||||
| Частотно-зависимое ослабление | Ослабление [ДБ] | Частота [Гц] | Скорость передачи [бит/с] | |||
| MD100 | MD124 | MD2 | MD3 | |||
| 0,2 | 1300 ... 3300 | 1200 | 12002400 | 12002400 | все | |
| 0,8 | 5200 ... 8400 |
| 4800 |
|
| |
| 0,9 | 10400 ... 16800 |
| 9600 |
|
| |
| 1,0 | 20800 ... 30600 |
| 19200 | 960019200 |
| |
| Сопротивление изоляции, не менее | 2000 МОм | |||||
| Испытательное напряжение изоляции | 4 кВ, 50 Гц, 10 с | |||||
| Устойчивость к импульсному воздействию | 6 кВ/2 J по EN 60 099-1 | |||||
| Номинальный ток разряда (8/20 мкс) | 5 кА | |||||
| Выходное напряжение после ограничения | приблизительно 15 В | |||||
| Подключение выделенной линии | Контакты под винт Поперечное сечение 0.2 ... 4 мм2 для литых жил Поперечное сечение 0.2 ... 2.5 мм2 для гибких жил | |||||
| Подключение модема | Контакты под винт (сечение проводников как и для выделенной линии) или гнездо RJ12 для соединителя Western | |||||
| Расположение | Как можно ближе к вводу кабеля в здание | |||||
| Условия эксплуатации, хранения и транспортировки: |
| |||||
| 0 ... +60 °C | |||||
| -40 ... +70 °C | |||||
| 95 % при +25 °C | |||||
| Конструкция: |
| |||||
| 90 x 75 x 110 | |||||
|
| |||||
| 300 г | |||||
| 320 г | |||||
| 10 г | |||||
| Степень защиты | IP20 | |||||
| Монтаж | На профильную шину DIN TS35 (35 мм; EN 50 022) | |||||
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH9821-0BB00 | 5T1 | SINAUT ST1, OPM, МОДУЛЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ LTOP2, 1 УПАКОВКА = 4 ШТУКИ | 156.88 |
| 6NH9821-0BC11 | 5T1 | SINAUT ST1, LTOP1. НАСТЕННЫЙ ЯЩИК (IP 20) 112Х76Х89ММ ДЛЯ УСТАНОВКИ ПРОФИЛЬНЫХ ШИН, С ЛИНЕЙНЫМ РАЗДЕЛИТЕЛЬНЫМ ТРАНСФОРМАТОРОМ 600/600 ОМ И МОДУЛЕМ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ OPM | 183.38 |
| 6NH9821-0BC12 | 5T1 | SINAUT ST1, LTOP2. НАСТЕННЫЙ ЯЩИК (IP 20) 112Х76Х89ММ ДЛЯ УСТАНОВКИ ПРОФИЛЬНЫХ ШИН, С ДВУМЯ ЛИНЕЙНЫМИ РАЗДЕЛИТЕЛЬНЫМИ ТРАНСФОРМАТОРАМИ 600/600 ОМ И ДВУМЯ МОДУЛЯМИ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ OPM | 291.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6NH9821-0BB00 | 5T1 | SINAUT ST1, OPM, МОДУЛЬ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ ДЛЯ LTOP2, 1 УПАКОВКА = 4 ШТУКИ | 156.88 |
